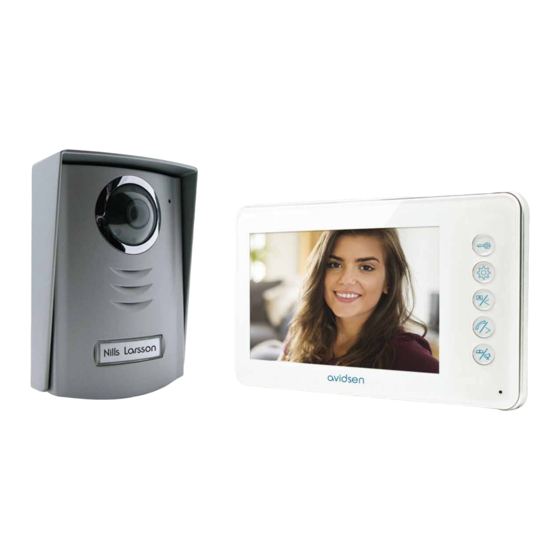

- Seite 1 YLVA 2+ Video-Sprechanlage 2 Drähte Kode 112240-112241 7” www.avidsen.com www.avidsen.com...
-
Seite 2: Vorsichtsmassnahmen
VIDEO-SPRECHANLAGE 2 DRÄHTE A - WICHTIG ACHTUNG: Jeder falsche Anschluss kann 1 - EINLEITUNG Schaden an dem Gerät verursachen und die Garantie hinfällig machen. Dieses Video-Türsprechanlage kombiniert zwei Modulen: ein Bildschirm-Empfänger und eine Türsprechanlage einfach zu 2 - VORSICHTSMASSNAHMEN installieren und zu verwenden. Vor der Installation des Videosprechan- Hauptmerkmale: lage, ist es wichtig folgende Punkte zu... -
Seite 3: Informationen Für Den Benutzer
VIDEO-SPRECHANLAGE 2 DRÄHTE A - WICHTIG 3 - INFORMATIONEN FÜR DEN BENUTZER Laut Art. 13 des Gesetzeser- lass vom 25. Juli 2005, Nr. 151 “Anwendung der EG-Richtlinien 2002/95/EG und 2003/108/EG in Bezug auf die Verringerung der Nutzung gefährlicher Substanzen in elektronischen und elektrischen Geräten und zur Müllentsorgung”. - Seite 4 VIDEO-SPRECHANLAGE 2 DRÄHTE B - PRODUKT 1 - LIEFERUMFANG Bildschirm Befestigungsschrauben (2 für den Bildschirm, 3 für die Türsprechanlage Türsprechanlage) Befestigungswinkel für die Schraube der Außenplatte Wandmontage Netzteil VAC/17VDC (nur innen Befestigungsdübel (2 für den benutzen) Bildschirm, 3 für die Türsprechanlage)
- Seite 5 VIDEO-SPRECHANLAGE 2 DRÄHTE B - PRODUKT 2 - BILDSCHIRM Verschluss-Taste: um ein Intercom-Taste: mit einem zweiten elektrisches Schloss zu öffnen Monitor zu kommunizieren (Code 112244 oder Code 112246, nicht im MENU Taste: um die Lieferumfang enthalten.) Monitoreinstellungen zugreifen zu Mikrofon können Bildschirm LCD 7’’...
- Seite 6 VIDEO-SPRECHANLAGE 2 DRÄHTE B - PRODUKT 3 - TÜRSPRECHANLAGE Schutzschirm Lautsprecher Objektiv Klingeltaste mit beleuchteten Namenschild Mikrofon Anschluss-Klemmbrett Infrarot Beleuchtung für ein klares Bild selbst bei schwachen Lichtverhältnissen Die Außeneinheit hat einen Lichtsensor, um den Namenschield bei schwachen Lichtve- rhältnissen zu beleuchten 3.1 - WANDHALTERUNG FÜR BILDSCHIRM Der Bildschirm ist zur Befestigung an der Wand vorgesehen.
-
Seite 7: Installation Der Türsprechanlage
VIDEO-SPRECHANLAGE 2 DRÄHTE B - INSTALLATION Die empfohlene Höhe für die Installation beträgt ungefähr 160 cm über dem Boden für die Türsprechanlage und 150 cm für die interne Zentrale. 50cm 70° 160cm 150cm ACHTUNG: aus selbstverständlichen Sicherheitsmaßnahmen dürfen die Anschlüsse erst durchgeführt werden, wenn die Stromversorgung abgeschaltet wurde. -
Seite 8: Installation Des Bildschirms An Der Mauer
VIDEO-SPRECHANLAGE 2 DRÄHTE C - INSTALLATION Nachdem Sie die Türsprechanlage angeschlossen haben (siehe Abschnitt Anschlüsse), setzen Sie diese in ihren Schirm. Schrauben Sie dann die Türsprechanlage anhand der mitgelieferten Schraube an den Schirm. Bringen Sie das Namensschild an. 2 - INSTALLATION DES BILDSCHIRMS AN DER MAUER N.B: Befestigen Sie die Wandhalterung des Bildschirms anhand der mitgelieferten Schrauben und Dübel an der Wand. - Seite 9 VIDEO-SPRECHANLAGE 2 DRÄHTE C - INSTALLATION Befestigen Sie den Bildschirm an der Wandhalterung nachdem Sie den Bildschirm angeschlossen haben (siehe Abschnitt Anschlüsse).
- Seite 10 VIDEO-SPRECHANLAGE 2 DRÄHTE C - ANSCHLÜSSE 1 - ELEKTRISCHE ANSCHLUSSE 1.1 - ZWISCHEN BILDSCHIRM UND TÜRSPRECHANLAGE Kontakte, um den Monitor anzuschließen (Code 112244 oder Code 112246) Kontakte, um die zusätzliche Monitor Master Aussereinheit (Code 112247) oder oder Überwachungskamera anzuschließen Stromversorguung 17VDC (Code 112248) (mitgeliefert)
- Seite 11 VIDEO-SPRECHANLAGE 2 DRÄHTE C - ANSCHLÜSSE WICHTIG: Wenn Sie Probleme mit dem Türschloß finden, die zum Beispiel von einem hohen Abstand zwischen Monitor und externe Einheit verursacht sind, empfehlen wir, daß Sie sie separat versorgen. Wenn Sie eine separate Stromversorgung benutzen, muß...
- Seite 12 17VDC (mitgeliefert) 1.5 - ANSCHLUSS MIT 1 SLAVE BILDSCHIRM WICHTIG: es ist möglich einen optionalen Slave Bildschirm hinzufügen (Serie Avidsen Ylva 2+, Kode 112244 oder 112246). Es ist nicht möglich eine Einheit mit verschiedenen Referenzcode oder Videosprechanlagen anderer Marken anzuschließen.
- Seite 13 VIDEO-SPRECHANLAGE 2 DRÄHTE C - ANSCHLÜSSE 1.6 - ANSCHLUSS VON MEHREREN TÜRSPRECHANLAGEN (MAX. 2) WICHTIG: es ist möglich bis zum zwei Türsprechanlage hinzufügen ( eine mitgelieferte und eine nicht mitgelieferte, Kode Avidsen 112247). Monitor Master Kontakte, um Schloss 12V~ Schloss 12V~...
- Seite 14 Durchmesser min 3.6 mm. Kontakt 1 soll and die Seele (oder Mitteldraht) angeschlossen sein. Schließen Sie Kontakt 2 an das externe Masseband des Koaxialkabels an. Für diesen Vorgang, empfehlen wir die Verwendung Kabel Avidsen Kode 102238 und 102239 zu benutzen.
-
Seite 15: Den Besucher Identifizieren Und Mit Ihm Sprechen
Nils Larsson N.B. Sie können zum selben System das optionale Kamera (nicht mitgeliefert) Code Avidsen 112248 oder eine andere Außeneinheit (nicht mitgeliefert) Avidsen Code 112247 schließen. Wenn verbindet, kann der Benutzer das Bild der zusätzlichen Einheit direkt im Monitor anschauen... -
Seite 16: Gegensprechfunktion
VIDEO-SPRECHANLAGE 2 DRÄHTE C - ANSCHLÜSSE 3 - ÖFFNEN EINER TÜR, DIE MIT EINEM ELEKTRISCHEN SCHLOSS ODER MOTORISIERUNG AUSGESTATTET IST (OPTIONAL) Wenn einen elektrischen Türöffner und/oder Automatisierung angeschlossen ist (siehe Abschnitt “elektrische Anschlüsse”), drücken Sie auf Taste (für den Türöffner) oder (für Automatisierung), um den Besucher hereinzulassen. -
Seite 17: Einstellung Der Bildschirmfunktionen
VIDEO-SPRECHANLAGE 2 DRÄHTE C - ANSCHLÜSSE Falls es eine Verbindung zwischen einem Monitor (A) und einer externen Einheit (Y) erfolgt, falls der Gegensprechfunktion aktiviert ist, wird die Kommunikation zwischen (A) und (Y) unterbrochen, und eine Priorität zwischen Master und Slave gegeben. Am Ende des Anrufs kann es möglich mit der Turansprechanlage kommunizieren, wie im Abschnitt “Die Türansprechanlage vom Bildschirm aktivieren”... - Seite 18 VIDEO-SPRECHANLAGE 2 DRÄHTE C - ANSCHLÜSSE • Kontrast: drücken Sie die Taste um den Bildkontrast zu verstärken oder verringern. • Farbe: drücken Sie die Taste um die Bildsättigung zu verstärken oder verringern. • Mikrofon Lautstärke: drücken Sie die Taste um die Lautstärke zu ver- stärken oder verringern.
-
Seite 19: F - Nützliche Hinweise
VIDEO-SPRECHANLAGE 2 DRÄHTE F - NÜTZLICHE HINWEISE 1 - UNTERHALT UND REINIGUNG BILDSCHIRM Farbe 7” LCD Ultradünne Bildschirm PAL/NTSC Video 800x3(RGB)x480 Auflösung Netzteil von 230Vac 50Hz/17Vdc 1,5A Speisung enthalten 17Vdc 1,5A (enthalten) Stromversorgung Schutz im Falle eines Kurzschlusses, und Schutz einer vertauschten Polarität 3,5W bis 11,5W Verbrauch... -
Seite 20: F - Technische Und Gesetzliche Informationen
Der natürliche verschleiß einiger ele- mente durch die die batterie eingesetzt wird, nicht durch die garantie abgedeckt. Hotline: +32 4 264 86 68 Imported by Avidsen Group Made in PRC...
