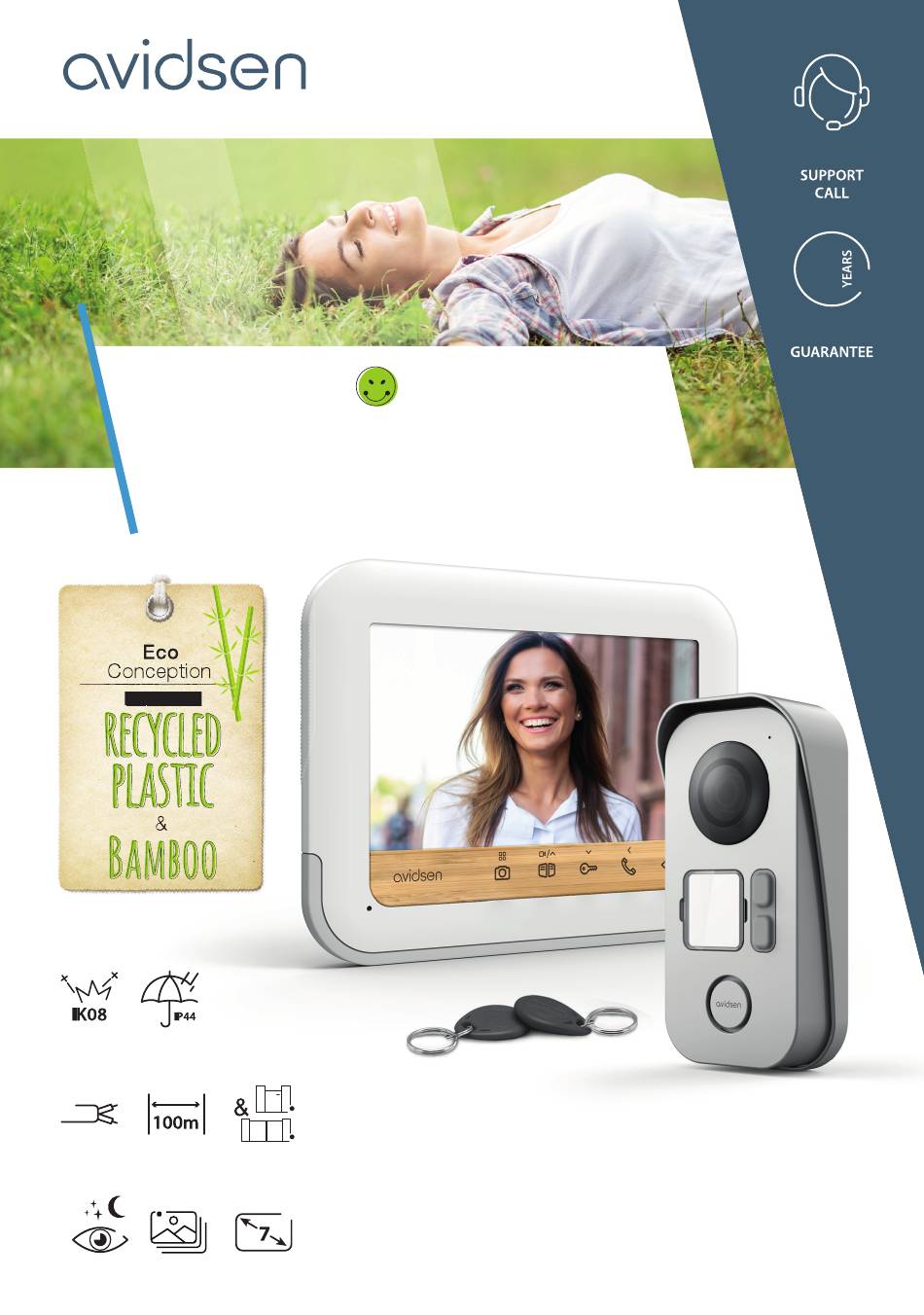

- Seite 1 BambooView VIDEO-TÜRSPRECHANLAGE NACHHALTIGES DESIGN Ref. 112282 Made with Made with Auf Langlebigkeit ausgelegt Für alle Wohnumgebungen geeignet Bedien- und Installationskomfort www.avidsen.com...
- Seite 2 INHALT A - SICHERHEITSANWEISUNGEN 1 - EINLEITUNG 2 - INSTANDHALTUNG UND REINIGUNG 3 - RECYCLING PRODUKTBESCHREIBUNG 1 - INHALT DES SETS 2 - MONITOR 3 - TÜRSPRECHANLAGE 4 - WANDHALTERUNG 5 - NETZADAPTER C - MONTAGE 1 - MONTAGE DER TÜRSPRECHANLAGE 2 - MONTAGE DES MONITORS 3 - ANSCHLÜSSE 3.1 - Anschluss zwischen Monitor und straßenseitiger Türsprechanlage...
- Seite 3 D - VERWENDUNG 16 1 - DEN BESUCHER IDENTIFIZIEREN UND MIT IHM SPRECHEN 2 - AKTIVIERUNG DER TÜRSPRECHANLAGE AM MONITOR 3 - BETÄTIGUNG EINES ELEKTRISCHEN TÜRÖFFNERS UND EINES TORANTRIEBS (OPTIONAL) 4 - PARAMETER AUF DEM MONITOR 5 - ENTRIEGELUNG MIT EINER KARTE 6 - IN IHRER ABWESENHEIT AUFGENOMMENE FOTOS ANSEHEN E - TECHNISCHE UND GESETZLICHE INFORMATIONEN 18...
- Seite 5 A - SICHERHEITSHINWEISE 1 - EINLEITUNG Geräte wie z. B. Computer, Fernseher oder Videorekorder, installieren. Diese Video-Gegensprechanlage kombiniert zwei • Installieren Sie das Gerät nicht in der Nähe Module: einen Empfänger-Monitor und eine von chemischen Produkten wie Säuren und Türsprechanlage, die leicht zu installieren und Ammoniak oder einer Emissionsquelle für giftige zu bedienen sind.
- Seite 6 B - PRODUKTBESCHREIBUNG 1 - INHALT DES SETS Monitor Befestigungsschrauben (3 für den Monitor, 3 für die straßenseitige Türsprechanlage) Türsprechanlage Befestigungsschrauben der Türsprechanlage Wandhalterung für Monitor Netzadapter Dübel (3 für den Monitor, 3 für die straßenseitige Türsprechanlage) RFID-Karten (rot x1, grau x1, blau x3) 2 - MONITOR 3 4 5 6 7 7 Zoll LCD-Bildschirm...
- Seite 7 B - PRODUKTBESCHREIBUNG Lautsprecher Kommunikationsleisten Stromversorgungsleisten 3 - TÜRSPRECHANLAGE Klingeltaste Regenschutz Reset-Taste für RFID-Karten Objektiv Klemmleisten Namensschild + Kartenleser Auswahlschalter Haupt- oder Lautsprecher Nebentürsprechanlage Mikrofon Löcher zur Kameraausrichtung Infrarot-Beleuchtung 4 - WANDHALTERUNG Der Monitor ist für eine Montage an der Wand ausgelegt. Die Wandhalterung und dazugehörigen Schrauben sind im Lieferumfang enthalten.
- Seite 8 C - MONTAGE Die empfohlene Montagehöhe beträgt für die Türsprechanlage ca. 160 cm ab dem Boden und 150 cm für die Gegensprechanlage in der Wohnung. 50cm 65° 160cm 150cm ACHTUNG: Aus offenkundigen Sicherheitsgründen dürfen Verkabelungen nur bei abgeschalteter Stromversorgung erfolgen. 1 - MONTAGE DER STRASSENSEITIGEN TÜRSPRECHANLAGE Die straßenseitige Türsprechanlage darf nicht direkt der Witterung ausgesetzt sein.
- Seite 9 C - MONTAGE Nach der Verkabelung der Türsprechanlage (siehe Abschnitt Anschlüsse), diese im Regenschutz einsetzen. Dann die Türsprechanlage mittels der mitgelieferten Schrauben am Regenschutz festschrauben. Das Namensschild anbringen.
- Seite 10 C - MONTAGE 2 - MONTAGE DES MONITORS Die Wandhalterung mittels geeigneter Schrauben und Dübel an der Wand befestigen (die mitgelieferten Schrauben und Dübel sind für massive Wände geeignet). Nach der Verkabelung des Monitors (siehe Abschnitt „Anschlüsse“) den Monitor an seiner Halterung befestigen. Hinweis: Zur Befestigung des Haltebügels sind lediglich 3 Schrauben erforderlich.
- Seite 11 C - MONTAGE • Sie können mit der straßenseitigen Türsprechanlage einen elektrischen Türöffner mit mechanischem Speicher (nicht im Lieferumfang enthalten) verbinden und benutzen. Zwischen dem Monitor und der Türsprechanlage (max. 100 m) Um eine gute Audio- und Video-Qualität zu gewährleisten, sollte die Kabellänge zwischen der Gegensprechanlage und der Türsprechanlage nicht mehr als 100 m betragen.
- Seite 12 C - MONTAGE WICHTIG: Schließen Sie die Klemmen 5 und 6 direkt an den Öffner-/Schließkontakt der automatischen Steuerung an (drahtgebundener Steuereingang eines Torantriebs). 3.2 - ANSCHLÜSSE 3.2.1 - ANSCHLÜSSE FÜR EINE FAMILIE MIT 1 MONITOR + 2 TÜRSPRECHANLAGEN Hauptmonitor Slave-Türsprechanlage* Türsprechanlage * die Slave-Türsprechanlage ist nicht im Set der Ref.
- Seite 13 C - MONTAGE 3.3 - INBETRIEBNAHME UND VERWENDUNG DER NUTZERKARTEN Der Lieferumfang besteht aus drei Arten von Karten: Die rote Administrator-Karte, die graue Karte zum Hinzufügen weiterer Karten, die blauen Nutzerkarten (optional können zusätzliche Karten mit der Ref. 112259 bestellt werden, maximal können 4 Karten im Speicher der straßenseitigen Türsprechanlage abgelegt werden).
- Seite 14 C - MONTAGE Türsprechanlage sendet 1 langen Piepton. Am Ende der 10 Sekunden gibt die straßenseitige Türsprechanlage 1 langen Piepton aus. 3.3.2 - NUTZERKARTEN HINZUFÜGEN Halten Sie die Hinzufüge-Karte (grau) vor das Namensschild. Die straßenseitige Türsprechanlage sendet 4 Pieptöne. Halten Sie innerhalb von 10 Sekunden nacheinander die Nutzerkarten vor das Namensschild.
- Seite 15 C - MONTAGE Die straßenseitige Türsprechanlage sendet 1 Piepton. Warten Sie 10 Sekunden, bis die Türsprechanlage den Hinzufüge-Modus verlässt. 3.3.3 - ALLE NUTZERKARTEN LÖSCHEN Halten Sie die Administrator-Karte vor das Namensschild, um alle bekannten Nutzerkarten zu löschen. 3.3.4 - AUSWAHL DES DIE NUTZERKARTE BETREFFENDEN VORGANGS Die RFID-Nutzerkarten ermöglichen die gleichzeitige Betätigung der elektrischen Türöffner und der Torautomatiken.
- Seite 16 D - VERWENDUNG 1 - DEN BESUCHER IDENTIFIZIEREN UND MIT 3 - BETÄTIGUNG EINES ELEKTRISCHEN IHM SPRECHEN TÜRÖFFNERS UND EINES TORANTRIEBS (OPTIONAL) Besucher drückt Klingeltaster straßenseitigen Türsprechanlage: Wenn das Gerät mit einem elektrischen Türöffner und/ oder der Steuerung eines automatischen Torantriebs ausgestattet ist (siehe Paragraph „ANSCHLUSS“), drücken Sie die Taste (für das Türschloss) oder...
- Seite 17 D - VERWENDUNG , um zum nächsten Wert zu gelangen. Datum DOOR 1 und Uhrzeit sind auf den in Ihrer Abwesenheit aufgenommenen Fotos vermerkt. RING • TIME: DATE 2018 TIME Drücken Sie die Tasten , um den EXIT hervorgehobenen Wert einzustellen und die Taste , um zum nächsten Wert zu gelangen.
- Seite 18 E - TECHNISCHE UND GESETZLICHE INFORMATIONEN 1 - TECHNISCHE MERKMALE MONITOR Farbe 7 Zoll LCD extraflach Bildschirm PAL/NTSC Videostandard 800 x 3 (RGB) x 480 Auflösung mit Netzteil 230 VAC Stromversorgung 50 Hz/17 VDC 1,5 A im Lieferumfang 17 VDC 1,5 A (Adapter im Lieferumfang) Netzspannung Schutz bei Kurzschluss und Umpolung Schutz...
- Seite 19 4 - KONFORMITÄTSERKLÄRUNG • Für dieses Gerät gilt ab Kaufdatum eine Konformität mit der RED-Richtlinie 3-jährige Garantie auf Teile und Reparatur. Es Avidsen erklärt auf eigene Verantwortung, dass das zwingend notwendig, dass Sie während der nachfolgende Gerät: gesamten Garantiedauer einen Kaufnachweis Bamboo View 112282 - 112284 der Richtlinie aufbewahren.
