MULTICAL® 303
1.1

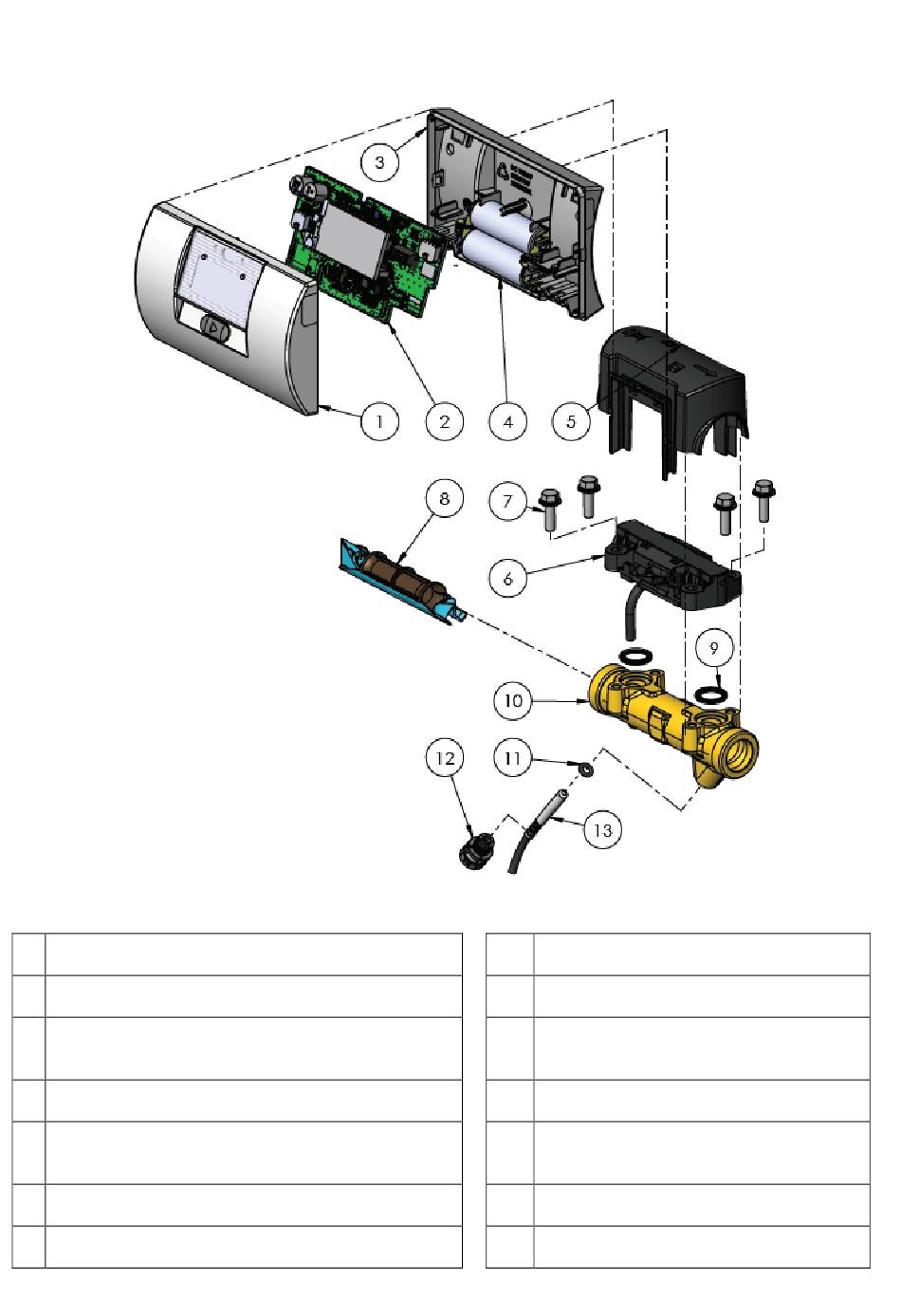

Mechanischer Aufbau

1 Oberteil mit Fronttasten und Lasergravierung
2 Platine mit Mikrocontroller, Durchfluss-ASIC, Display usw.
Unterteil
3 (darf nur von einer zugelassenen Prüfstelle geöffnet
werden)
4 Eins oder zwei batterien (A-Zellen)
Abdeckung des Durchflusssensors
5 (darf nur von einer zugelassenen Prüfstelle geöffnet
werden)
6 Aufnahmeteil für piezoelektrische Elemente
8
Abb. 1
Schrauben für Aufnahmeteil für
7
piezoelektrische Elemente
8 Ultraschallmessrohr
9 O-Ringe,
10 Messinggehäuse
11 O-Ring, Temperaturfühler
12 Überwurfmutter, Temperaturfühler
13 Temperaturfühler (Ø5,0 – Ø5,2 – DS 27,5)
