6.3

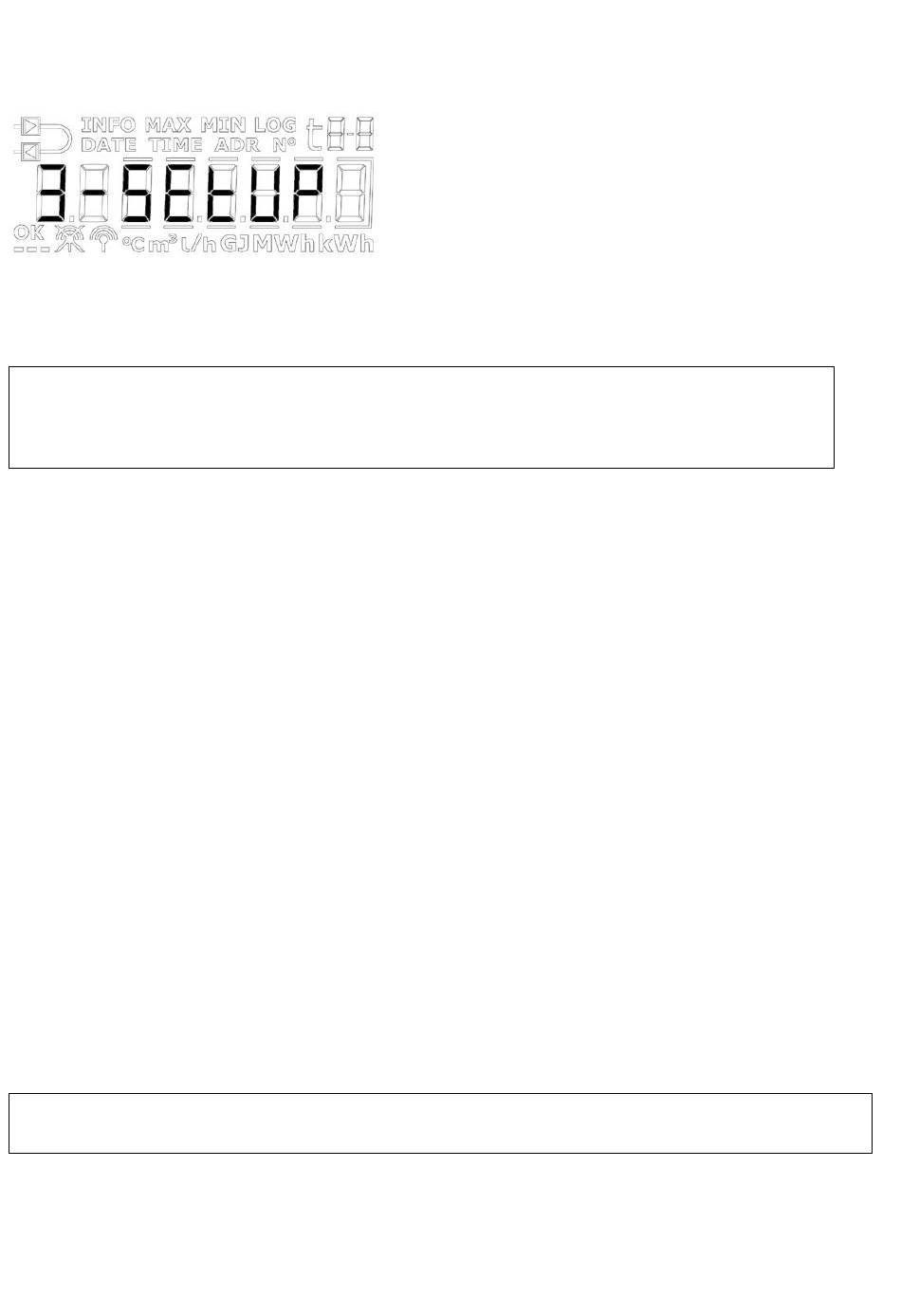

„SETUP loop"

In dieser Schleife kann der Techniker den Zähler über die Fronttaste konfigurieren. Dies ermöglicht es dem
Techniker, den Zähler sowohl vor der Montage als auch nach der Inbetriebnahme des Zählers zu konfigurieren.
Wenn der Zähler nach der Inbetriebnahme konfiguriert werden soll, ist es erforderlich, die „SETUP"-Plombe zu
brechen und die Kontaktpunkte darunter kurzzuschließen.
Bitte beachten Sie, dass der Zähler nur 25 Mal über die Schleife „SETUP loop" konfiguriert werden kann.
Nach 25 Konfigurationen wird der Zähler für weitere Konfigurationen gesperrt, und es ist ein vollständiges
Zurücksetzen und eine Neueichung des Zählers erforderlich, um erneut Zugang zur Schleife „SETUP loop"
Wie wird die Schleife „SETUP loop" geöffnet?
1. Grundsätzlich (sofern nicht anders vom Kunden gewünscht) ist die Schleife „SETUP loop" verfügbar, wenn der
Zähler sich im Transportmodus befindet. Der Zähler verlässt den Transportmodus bei der ersten Integration oder
wenn die Schleife „SETUP loop" über den Menüpunkt „EndSetup" beendet wird. Nur durch ein vollständiges
Zurücksetzen des Zählers kann zum Transportmodus zurückgekehrt werden.
2. Wenn der Zähler in Betrieb ist, d. h. sich nicht mehr im Transportmodus befindet, kann auf die Schleife „SETUP
loop" zugegriffen werden, indem die „SETUP"-Plombe gebrochen wird, d. h. die Plombierung auf der Rückseite
des Rechenwerks wird gebrochen, und die beiden Kontaktpunkte auf der darunter liegenden Platine werden
kurzgeschlossen.
Wie wird „SETUP loop" beendet?
Die Schleife „SETUP loop" kann auf drei Arten beendet werden. Alle drei Varianten können sowohl im
Transportmodus als auch nach der Inbetriebnahme des Zählers angewandt werden.
1. Halten Sie die Taste gedrückt und navigieren Sie zu den anderen Schleifen des Zählers.
2. Nach 4 Minuten erkennt der Zähler ein Timeout und kehrt zur ersten Anzeige in der Schleife „USER loop" zurück.
3. Navigieren Sie zum Menüpunkt „EndSetup" in der Schleife „SETUP loop", und halten Sie die Taste 5 Sekunden
lang gedrückt.
Hinweis: Damit wird der Zugang zur Schleife „SETUP loop" gesperrt, und folglich wird der Zähler auch für weitere
Konfigurationen gesperrt. Wenn der Zähler anschließend neu konfiguriert werden soll, ist es erforderlich die
„SETUP"-Plombe zu brechen.
Wichtig: „EndSetup" ist eine wichtige Funktion, wenn der Zähler sich im Transportmodus befindet. Wenn der
Zähler in Betrieb ist, ist „EndSetup" nur eine von drei Möglichkeiten, die Schleife „SETUP loop" zu verlassen.
Wie die unten stehenden Tabelle erläutert, ermöglicht der Menüpunkt „EndSetup" dem Techniker, den Zugang zur
Schleife „SETUP loop" im Transportmodus zu sperren und folglich auch den Zähler für weitere Konfigurationen zu
sperren. Diese Funktion kann z. B. für einen Techniker relevant sein, der weiß, dass der Zähler installiert werden soll,
Kamstrup A/S · Technische Beschreibung · 5512-2702_ D1_DE_10.2021
zu erhalten.
