ARF (Dual Rate)
Definition von Geberweg und Kurvenform
sämtlicher Kanäle. Ein umschaltbarer Geberweg
(D/R Kurve) kann zusätzlich programmiert werden.
[Alle Modelltypen]
D i e s e F u n k t i o n d i e n t z u r E i n s t e l l u n g d e r
Charakteristik von Steuergebern, indem Geberweg
und Kurve für jeden Flugzustand definiert
werden. Zuvor sollten allerdings die maximalen
Servoausschläge im Endpunkt- Menu (ATV)
festgelegt worden sein.(Endpunkt- Einstellung
gilt für ALLE Flugzustände) Wenn ein Mischer
involviert ist, wirkt sich die AFR- Einstellung
ebenso auf alle beteiligten Kanäle aus.
Ausgewählt: AFR, D/R1~6)
1. Tippen Sie auf das Feld bei «Funktion» um zur Auflistung der Funktionen zu gelangen.
2. Wählen Sie aus der Liste die gewünschte Steuerfunktion, die Sie einstellen möchten.
● Anzahl Geberkurven
des aktiven
Flugzustandes (6max)
● Geschwindigkeit einstellen
(Sehen Sie Kapitel
«Servogeschwindigkeit
einstellen» gegen Ende dieser
Anleitung).
● D/R einstellen
128
Modellmenu (Allgemeine Funktionen)
Vorgehensweise
● Kurvenform für Steuergeber auswählen:
● Es stehen 6 Formen von Kurven zur Auswahl (Linear,
EXP1, EXP2, VTR, Linie, Kurve). Die Punktkurve ist
werkseitig als 9-Punktkurve programmiert, diese
lässt sich bis 17 Punkte ausbauen. Die Anzahl der
Punkte lässt sich auch erhöhen oder verringern,
sodass praktisch jede erdenkliche Kurvenform
realisierbar wird.
● Geschwindigkeit der Funktion definieren:
● Für beide Laufrichtungen Hin- und Rücklauf kann
eine unterschiedliche Geschwindigkeit
vorgegeben werden. Legen Sie hier auch fest, ob
die Einstellungen für alle Flugzustände (Global)
oder nur für einen (Single) gelten sollen.

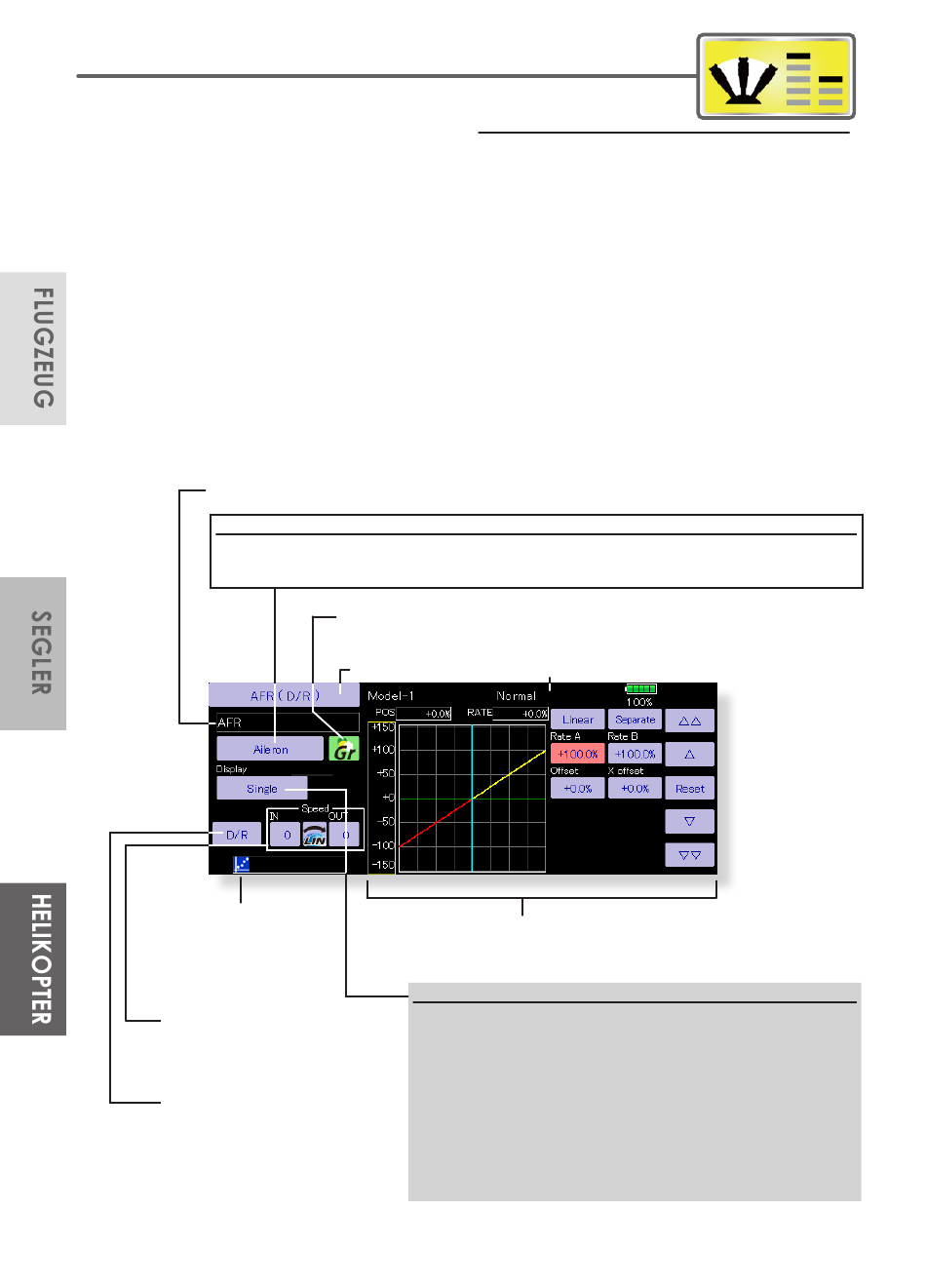

● Tippen Sie auf das Feld «Geber AFR-D/R» im
Modellmenue, um den Einstellungsbildschirm der
Funktion aufzurufen.
● (Wenn D/R auf EIN steht, erscheint «D/R» und die
Einstellungen können für Dual Rate gemacht
werden.)
Funktion auswählen
● Group / Single- Mode umstellen (Gr./Sngl)
(siehe Beschreibung gegen Ende dieser Anleitung).
● zurück zum Modellmenue
● Steuerkurve einstellen
(siehe Kapitel «Vorgehensweise Steuerkurve
einstellen» am Ende dieser Anleitung)
Bei der Einstellung einer weiteren Steuergeberkurve (D/R)
kann die Darstellung der Anzeige ausgewählt werden:
[separat]:
[AFR, D/R]:
[Alle FZS]:
[Wähle AFR]:
● (aktueller Flugzustand)
Ansicht Einstellbildschirm wählen
es erscheint nur die aktuelle Geberkurve in
der Anzeige.
es erscheinen alle Geberkurven des aktiven
Flugzustandes.
Geberkurven aller FZS werden dargestellt.
nur die Kurve der ausgewählten Funktion
wird dargestellt.
