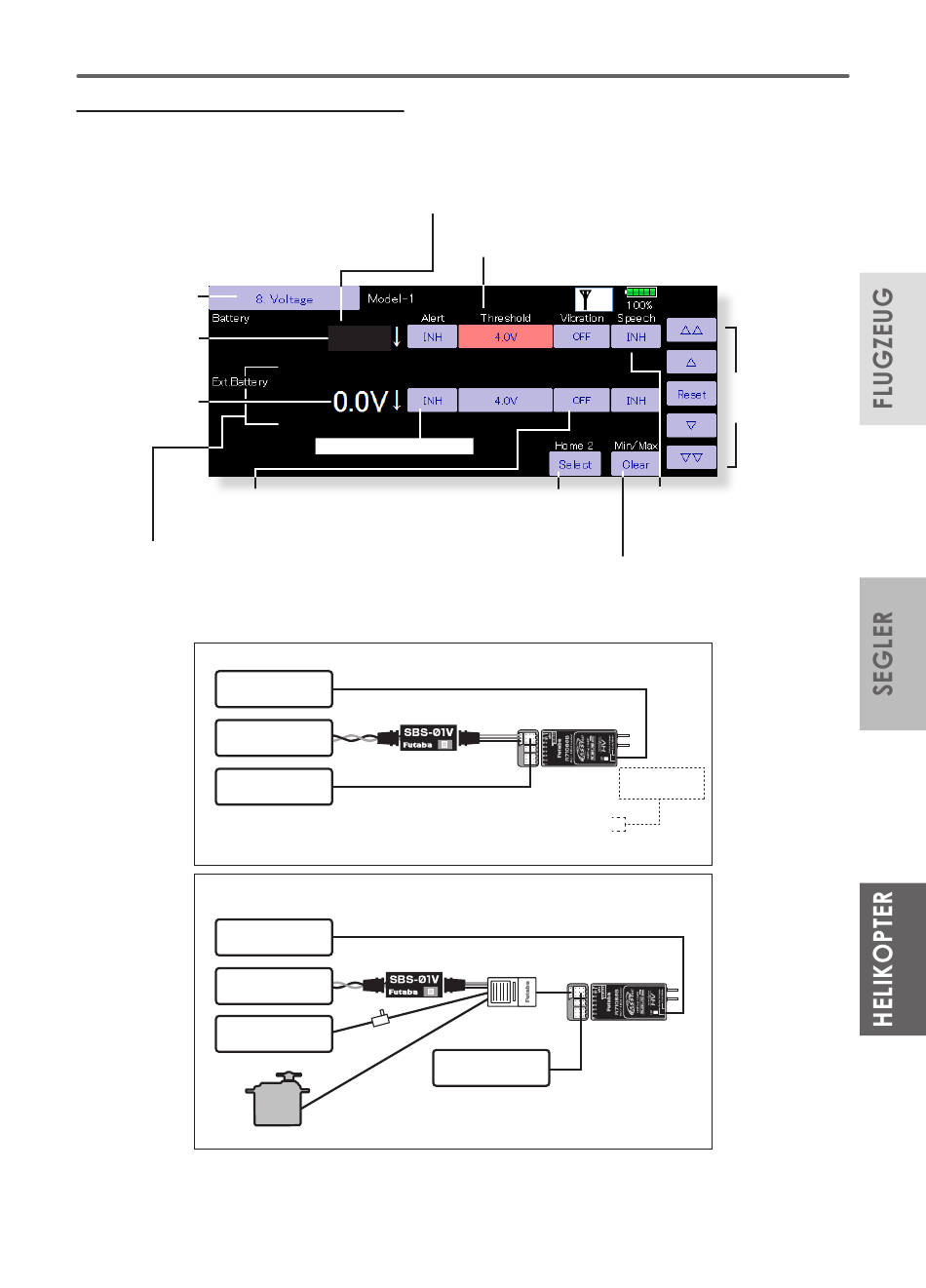

Einstellbildschirm für Spannungssensor
Der SBS-01V hat die Fähigkeit, die Spannung von
zwei verschiedenen Batterien gleichzeitig zu messen.
Es wird die Spannung wie z.B. ein Empfänger- oder
Servobatteriepack gemessen, welche über den normalen
3-poligen Stecker verbunden ist. Zusätzlich hat es eine
externe Leitung, die verwendet werden kann, um hohe
Spannungen wie Antriebsbatterien zu messen.
● Zurück zur
Sensorübersicht
● Aktuelle
Spannung an
3-pol Anschluss
● aktuelle
Spannung an
externer Leitung
● Antippen für Vibrationsalarm. Es
stehen 4 Typen zur Auswahl.
● Anzeige des Maximal-/ Minimal-
Wertes welcher gemessen wurde.
(Ext.Batterie)
(Ext.Batterie)
Empfängerakku
<Zwei Flugakku und Versorgungsakku (Servos) werden gemessen (SBS-01V)>
Versorgungsakku (Servos)
5.9 V
5.0 V-6.4 V
0.0 V-0.0 V
● Press to setup an alert.
<Anschlussbeispiele SBS-01V>
<Zwei Flugakku werden gemessen (SBS-01V)>
Flugakku 1
Flugakku 2 EXT Line
● Empfängerspannung gesendet vom Empfänger (R7108SB) oder
● Empfängerspannung gemessen am 3-pol Anschluss (SBS-01V)
● Flugakku 1 gemessen am EXT-Port (R7108SB)
● Flugakku 2 gemessen am EXT Kabel (SBS-01V)
SBS-01V hat die Fähigkeit, 2 Spannungen gleichzeitig zu messen: EXT- Leitung für hohe
Spannungen wie Flugakku respektive über den normalen 3-poligen Stecker für normale
Spannungen wie Empfängerakku, Servo-Versorgungsakku etc.
Flugakku 1
(Ext.Batterie)
EXT Line
Flugakku 2
(Ext.Batterie)
Switch
SBUS2
● Empfängerspannung gesendet vom Empfänger (R7108SB)
Servos
● Flugakku 1 gemessen am EXT-Port (R7108SB)
● Flugakku 2 gemessen am EXT Kabel (SBS-01V)
● Versorgungsakku (Servos) gemessen über HUB-Kabel (SBS-01V)
*Entnehmen Sie die detaillierte Verkabelung der Anleitung vom SBS-01V
*benötigt einen Sensor SBS-01V
● Pfeil nach unten bedeutet, Alarmauslösung erfolgt
unterhalb des eingestellten Schwellwertes.
● Schwellwert zur Alarmauslösung
● Auswahl zur Anzeige auf
HOME2
to S.BUS2
port
Normal Line
R7108SB
to S.BUS2
port
Normal Line
Another power
supply Hub
Empfängerakku
● Schwellwert zur
Alarmauslösung
● INA→ [AKT] : bei
Alarmauslösung erfolgt
zusätzlich eine
Sprachwarnung
● Maximal gemessener Wert
zurücksetzen. [Reset]
*gleicher
Empfängerakku
R7108SB
Basismenu
