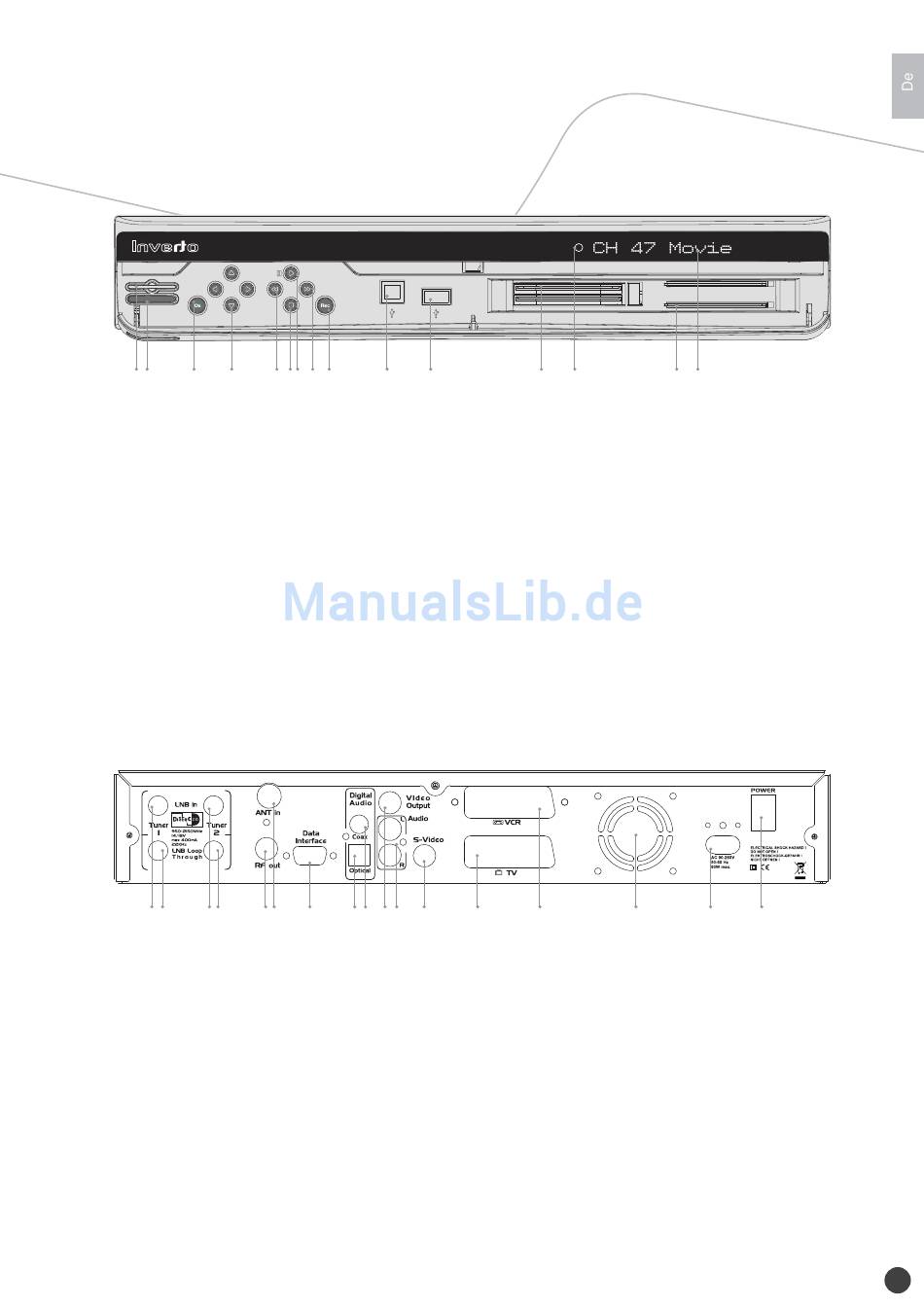

3. Bedienungselemente und Anschlüsse
3.1. Vorderansicht:
1 2
3
4
1.
Standby LED
2.
Standby Taste
3.
OK Taste
4.
Navigationstasten
5.
Schnellrücklauftaste
6.
Stopptaste
7.
Play / Pause Taste
8.
Schnellvorlauftaste
9.
Aufnahmetaste
10.
USB-B Buchse
11.
USB-A Buchse
12.
CI Schnittstelle
13.
Infrarotsensor
14.
CA Einschub*
15.
VFD Anzeige (10-stellig)
verfügbar nur bei besonderen Receiver Modellen
*
3.2. Rückansicht:
1 2
3 4
5 6
1.
Antenneneingang für Tuner 1
2.
Durchschleifausgang für Tuner 1
3.
Antenneneingang für Tuner 2
4.
Durchschleifausgang für Tuner 2
5.
RF-Modulator Ausgang
6.
RF-Modulator Eingang
7.
RS-232 Datenschnittstelle
8.
Optischer digitaler Audioausgang
9.
Elektrischer digitaler Audioausgang
10.
Videoausgang (CVBS, Composite, FBAS)
11.
Audioausgänge (L/R)
12.
S-Videoausgang
13.
TV Scart - für Anschluss an den TV
14.
Videorecorder Scart - Für Anschluss an einen Videorecorder oder
15.
Ventilator
16.
Stromanschluss
17.
Netzschalter (On/Off)
5 6 7 8 9
10
11
7
8 9 10 11
12
12
13
13
14
15
DVD-Recorder
14 15
16
17
