Ecom AK Bedienungsanleitung
Verwandte Anleitungen für Ecom AK
Inhaltszusammenfassung für Ecom AK

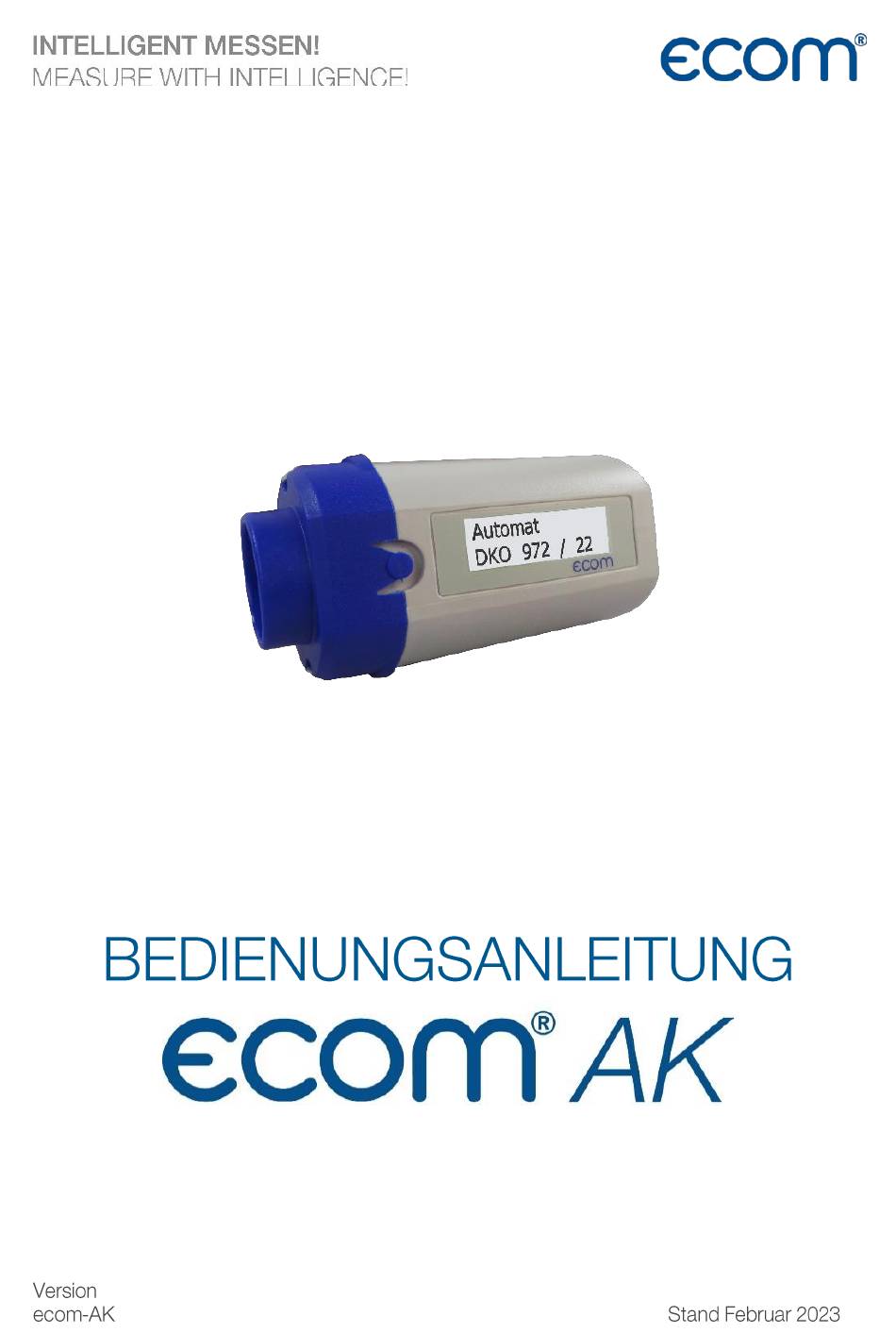

- Seite 1 INTELLIGENT MESSEN! MEASURE WITH INTELLIGENCE! Deutsch Deutsch Automat DKO 972 / 22 BEDIENUNGSANLEITUNG ecom@AK Version ecom-AK Stand Februar 2023...
-
Seite 2: Bestimmungsgemäße Verwendung
Der Auslesekopf ecom-AK ist in der Lage, Fabrikat und Baureihe des Feuerungsautomaten zu erkennen. Zusätzlich kann der Auslesekopf ecom-AK optional mit dem PC verbunden werden, um Daten am PC auszulesen und Dokumentationen zu erstellen. Folgende Baureihen können ausgelesen werden: Siemens-Landis &... -
Seite 3: Allgemeine Sicherheitshinweise
WARNUNG Verletzungsgefahr Bei unsachgemäßen Arbeiten an Verbrennungsmaschinen Oder Feuerungsautomaten kann es zu Verletzungen kommen. Arbeiten an Verbrennungsmaschinen Oder Feuerungsautomaten dürfen nur von Fachkräften durchgeführt werden. VORSICHT Störung des Auslesevorgangs Starke Lichteinstrahlung kann den Auslesevorgang stören. ecom-AK vor starker Lichteinstrahlung schützen. -
Seite 4: Geräteaufbau
Automat DKO 972 / 22 Gehäuse Einstelltaste Gehäusekopf Display Sprache einstellen Sprache einstellen 1. Einstelltaste gedrückt halten, bis Sprache: Deutsch im Display erscheint. 2. Mit Einstelltaste gewünschte Sprache wählen. HINWEIS ecom-AK startet nach ca. 5 s in der ausgewählten Sprache. - Seite 5 Satronic Oder Siemens Ein- stelltaste gedrückt halten, bis PC-Modus im Display erscheint. Bei der Verwendung der Software AKPC darf das ecom-AK nicht im PC-Modus gestartet werden. ecom-AK sucht Automateninformationen. HINWEIS ecom-AK schaltet sich nach 2 min. ab, wenn es kein Signal erkennt.
-
Seite 6: Daten-Anzeige
Daten-Anzeige Daten-Anzeige Schrittweises Abrufen der Daten per Einstelltaste: Betriebszustand Brenners 2.3uA 231V 2.3µA 231V Störung Ventil Motor Zündung Betriebsspannung Flamme erkannt Ventil Olvorwärmer Flammensignal 2. Flammsignal • aktuelles Flammensignals - Mindestsignal Reserve Sicherheitszeit • Differenz zwischen Flammenerkennung und Ende Sicherheitszeit nur Satronic-Automaten 4. -
Seite 7: Ausschalten
PC Wird ein spezielles Kabel benötigt: • • PC-Schnittstelle RS232: Datenkabel AK-PC Oder • • PC-Schnittstelle USB: Datenkabel AK-PC + Adapterkabel RS232-USB Programm durch Aufruf von „Start" / „Programme" / „AKPC" starten. COM-Port aus dem Menü „Setup" wählen. COM-Port wählen. Mit „OK" bestätigen. - Seite 8 Verbindungskabel mit dem PC verbinden. ecom-AK an den Feuerungsautomaten anschließen. ecom-AK einschalten. HINWEIS Die Daten des Feuerungsautomaten werden auf 2 Seiten in der Software dargestellt. AKPC File Setup (Picture \ Text r,'.wn ecom nicht im PC Modus starten...
- Seite 9 AKPCV2.03 File Setup Picture Automatenname DKO 972 / 5 Copy to Clipboard Inbetriebsetzungszähler 126 Servicezähler 1st 11 Ionisationsstrorn 2 1ST 3.2 print.. Ionisationsstrorn 2 MIN 1.3 uA Netzspannung' 225 Volt Aktueller Fehler Kein Fehler Save As... Anzahl Fehler Total 5 Anzahl Fehler Fremdlicht Anzahl Fehler Sicherheitszeit Anzahl Fehler Flammenabriss...
-
Seite 10: Technische Daten
Verbindung zu Verbindung zu den Geräten: ecom-Geräten • ecom-D • ecom-EN3 • ecom-J2KNpro ist über beilie endes Kabel mö lich Auslesen der Daten 1. Feuerungsautomat nicht auslesbar (siehe funktioniert nicht Liste) 2. Feuerungsautomat muss sich im Diagnosemodus befinden (nur Siemens... -
Seite 11: Wartung
Wartung Wartung Zur Sicherstellung der Genauigkeit Ihres Messgerätes empfehlen wir Ihnen die jährliche Überprüfung durch einen autorisierten ecom-Partner. Bei starker Beanspruchung sollten kürzere Überprüfungsintervalle gewählt werden. Sprechen Sie hierzu Ihren ecom-Partner Entsorgung Entsorgung • Verbrauchte Batterien an den dafür vorgesehenen Sammelstellen abgeben. - Seite 12 Teich 0-58640 Iserlohn. Germany in alleiniger Verantwortung fur die Ausstellung dieser Erklårung, dassdie nachfolgend aufgeführten Produkte: herebydeclares under its sole responsibility, that lheproducts Störungsdiagnose / fault diagnostics Type: ecom-AK allen einschlagigen der folgenden EU-Richtlinien entsprechen; cornptywith thefollowing European Directives: 2014/30/EU EMV.Richt1inie...
- Seite 13 INTELLIGENT MESSEN! MEASURE WITH INTELLIGENCE! ecom GmbH Großen Teich D-58640 Iserlohn Info@ecom.de www.ecom.de Telefon:+49 2371 945-5 Fax: 2371 40305...
