Endress+Hauser Proline Promag P 10 Technische Information Seite 66

66

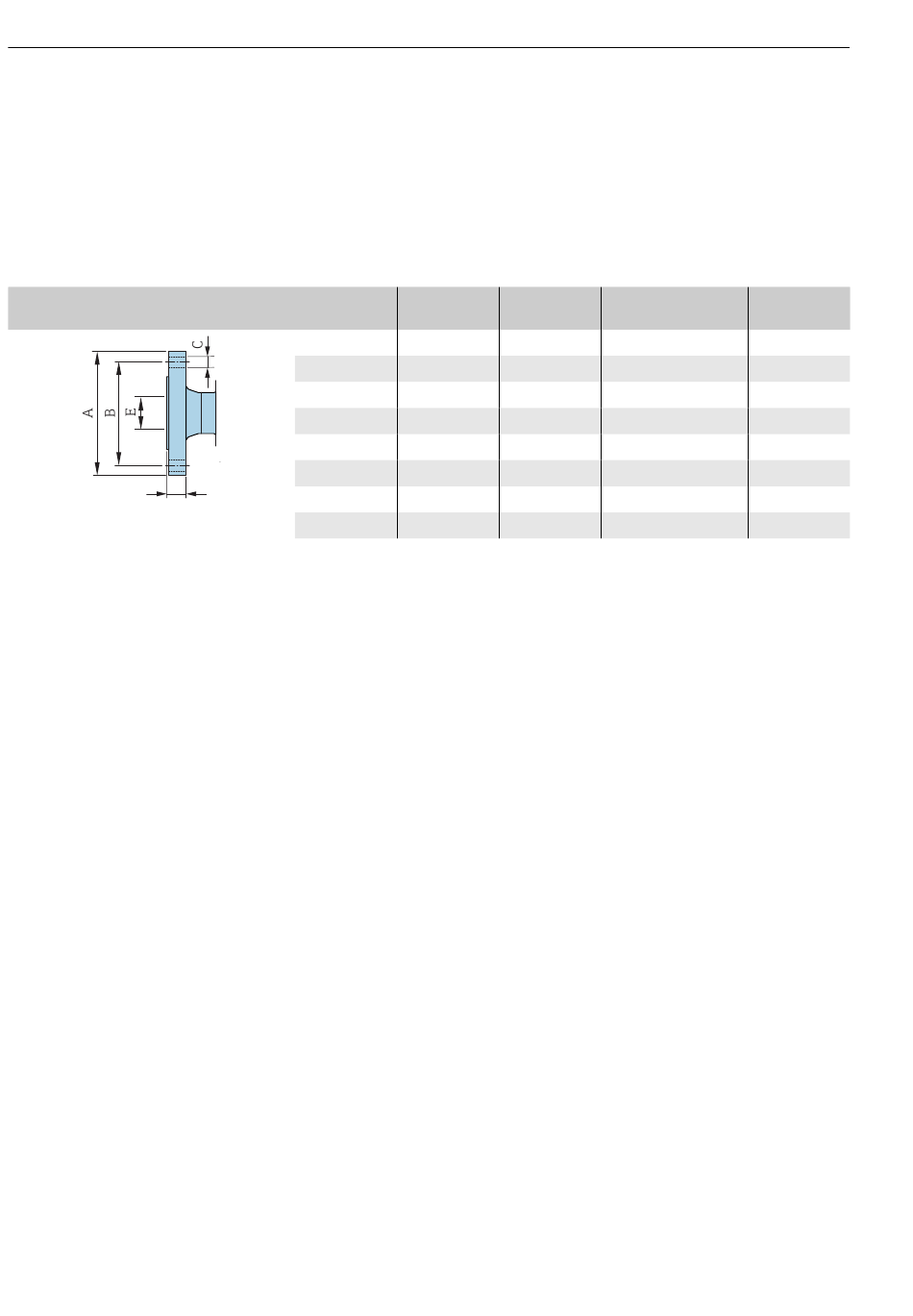

Festflansch
Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N): PN 10
• Kohlenstoffstahl: Bestellmerkmal "Prozessanschluss", Option D2K
• Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option D2S
Oberflächenrauheit: EN 1092-1 Form B1 (DIN 2526 Form C), Ra 6,3 ... 12,5 µm
E: Innendurchmesser abhängig von der Messrohrauskleidung → Messrohrspezifika-
tion,  57.
DN
[mm]
200
250
300
350
400
450
D
500
A0041915
600
A B
[mm] [mm]
340 295
395 350
445 400
505 460
565 515
615 565
670 620
780 725
Proline Promag P 10
C D
[mm] [mm]
8 × Ø22 26
12 × Ø22 28
12 × Ø22 28
16 × Ø22 26
16 × Ø26 26
20 × Ø26 26
20 × Ø26 28
20 × Ø30 30
