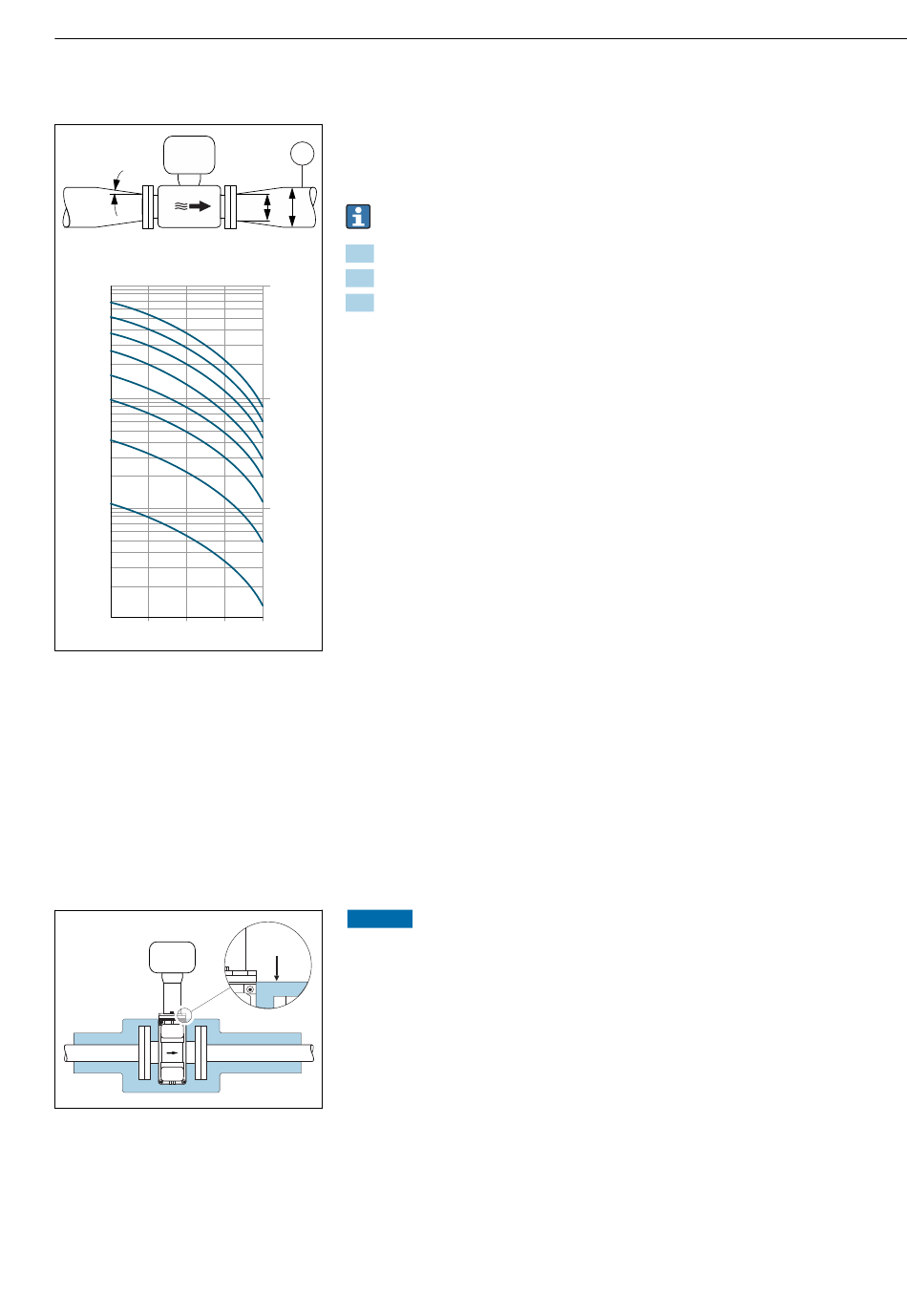

Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke (Doppelflansch-
Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
v
dadurch erhöhte Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit.
d
D
Das abgebildete Nomogramm dient zur Ermittlung des Druckabfalls durch Konfu-
soren und Diffusoren. Es gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
1.
Durchmesserverhältnis d/D ermitteln.
[mbar]
2.
Strömungsgeschwindigkeit nach der Einschnürung ermitteln.
100
3.
Druckverlust in Abhängigkeit der Strömungsgeschwindigkeit v und dem d/D-Ver-
hältnis aus dem Nomogramm ablesen.
10
1
0.9
d / D
A0041086
Dichtungen
Beim Einbau von Dichtungen Folgendes beachten:
• Bei Messrohrauskleidung "PFA": Keine Dichtung erforderlich.
• Bei Messrohrauskleidung "PTFE": Keine Dichtung erforderlich.
• Bei DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 einbauen.
Wärmeisolation
Bei sehr heißen Messstoffen ist eine Isolierung von Messaufnehmer und Rohrleitung
notwendig. Die Isolierung dient zum einen Energieverluste einzudämmen und zum ande-
ren Verletzungen aus unbeabsichtigter Berührung heißer Rohrleitungen zu vermeiden.
HINWEIS
Überhitzung der Messelektronik kann das Gerät beschädigen!
max.
Gehäusestütze vollständig freihalten (Wärmeabfuhr).
Isolation bis max. zur Oberkante der beiden Messaufnehmer-Halbschalen anbringen.
A0041093
