32
Anforderung Anschlusskabel
Elektrische Sicherheit
Gemäß den gültigen nationalen Vorschriften.
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien beachten.
• Kabel müssen für die zu erwartenden Minimaltemperaturen und Maximaltemperatu-
ren geeignet sein.
Energieversorgungskabel (inkl. Leiter für die innere Erdungsklemme)
• Normales Installationskabel ist ausreichend.
• Erdung gemäß national gültigen Vorschriften herstellen.
Signalkabel
• Stromausgang 4 ... 20 mA HART:
Abgeschirmtes Kabel empfohlen, Erdungskonzept der Anlage beachten.
• Impuls-/Frequenz-/Schaltausgang:
Normales Installationskabel
• Modbus RS485:
Empfohlen wird Kabeltyp A nach Standard EIA/TIA-485
• Stromausgang 4 ... 20 mA:
Normales Installationskabel
Anforderung Erdungskabel
Kupferdraht: Mindestens 6 mm

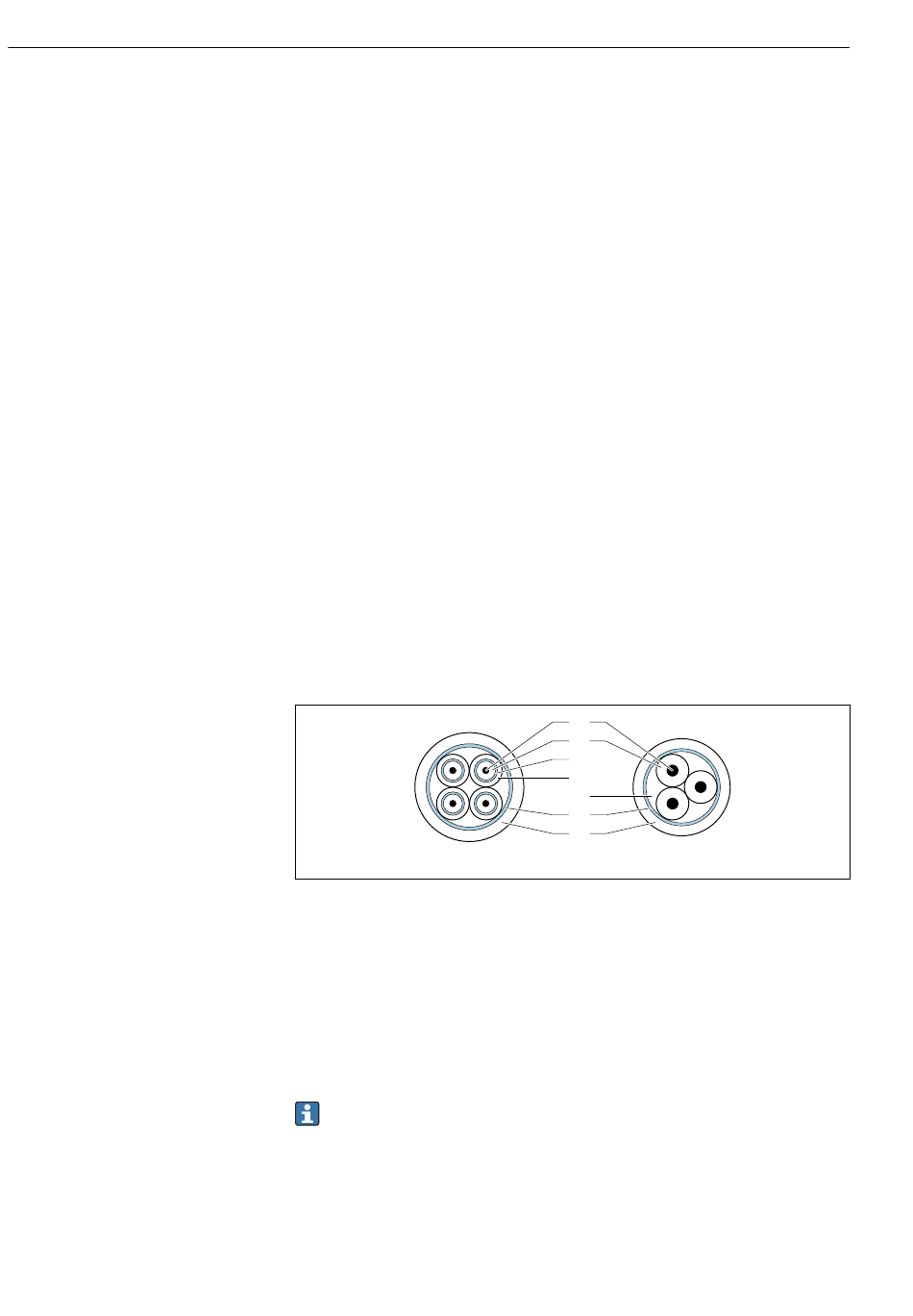

Anforderung Verbindungskabel
a
3
Kabelquerschnitt
a
Elektrodenkabel
b
Spulenstromkabel
1
Ader
2
Aderisolation
3
Aderschirm
4
Adermantel
5
Aderverstärkung
6
Kabelschirm
7
Außenmantel
Armiertes Verbindungskabel
Armierte Verbindungskabel mit zusätzlichem, metallischem Verstärkungsgeflecht
sind bei Endress+Hauser bestellbar. Armierte Verbindungskabel werden verwendet
bei:
• Erdverlegung
• Gefahr von Nagetierfraß
• Einsatz unter Schutzart IP68
2
(0,0093 in
2
)
1
2
3
4
5
6
7
Proline Promag P 10
b
A0029151
