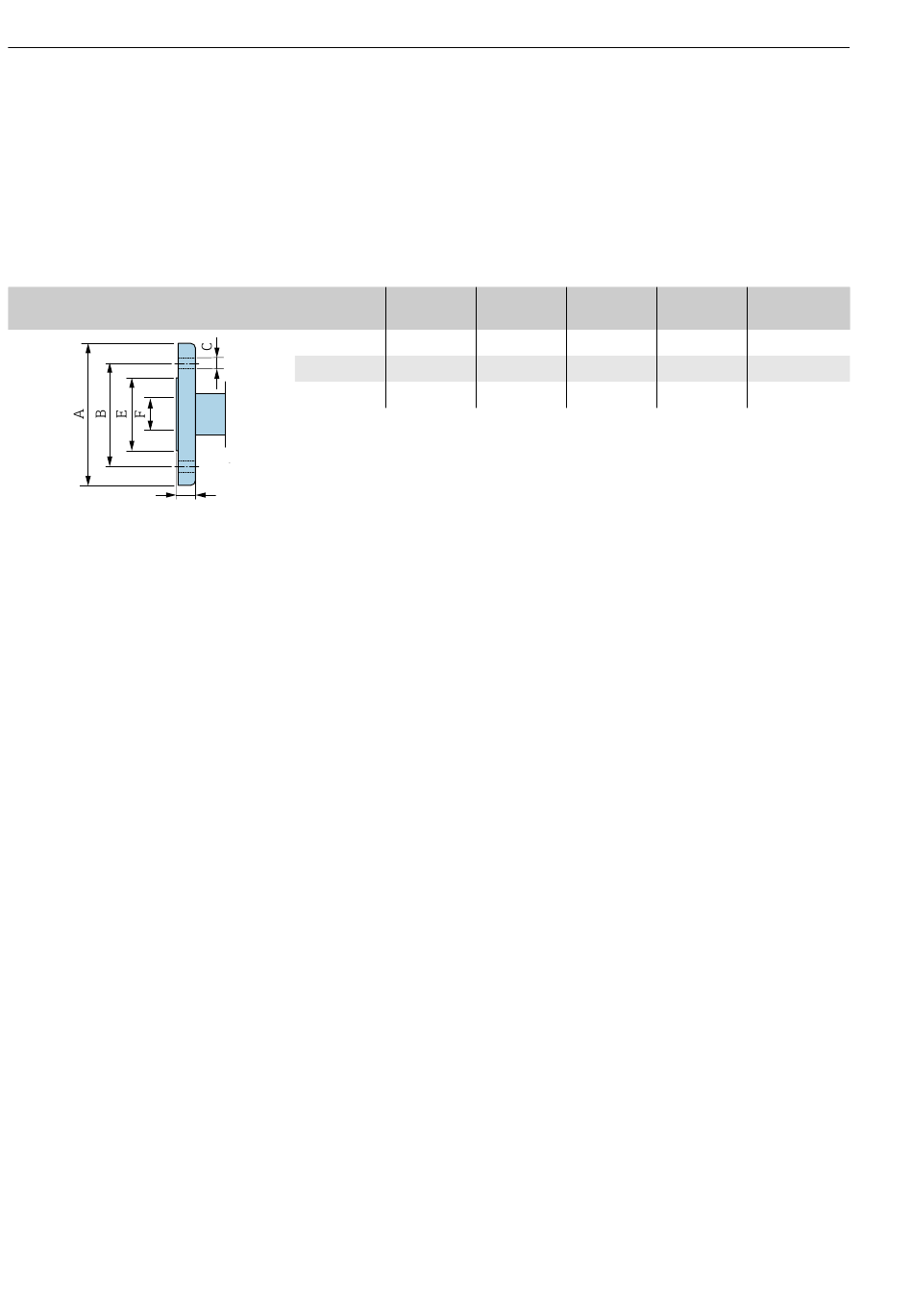

Losflansch
Losflansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N): PN 10
• Kohlenstoffstahl: Bestellmerkmal "Prozessanschluss", Option D22
• Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option D24
Oberflächenrauheit (Flansch): Ra 6,3 ... 12,5 µm
F: Innendurchmesser abhängig von der Messrohrauskleidung → Messrohrspezifika-
tion,  57
DN
[mm]
200
250
300
D
A0042254
A B
[mm] [mm]
340 295
395 350 12 × Ø22
445 400 12 × Ø22
Proline Promag P 10
C D
[mm] [mm]
8 × Ø22 24
26
26
Endress+Hauser
E
[mm]
264
317
367
