Endress+Hauser Proline Promag P 10 Technische Information Seite 71

Proline Promag P 10
Endress+Hauser

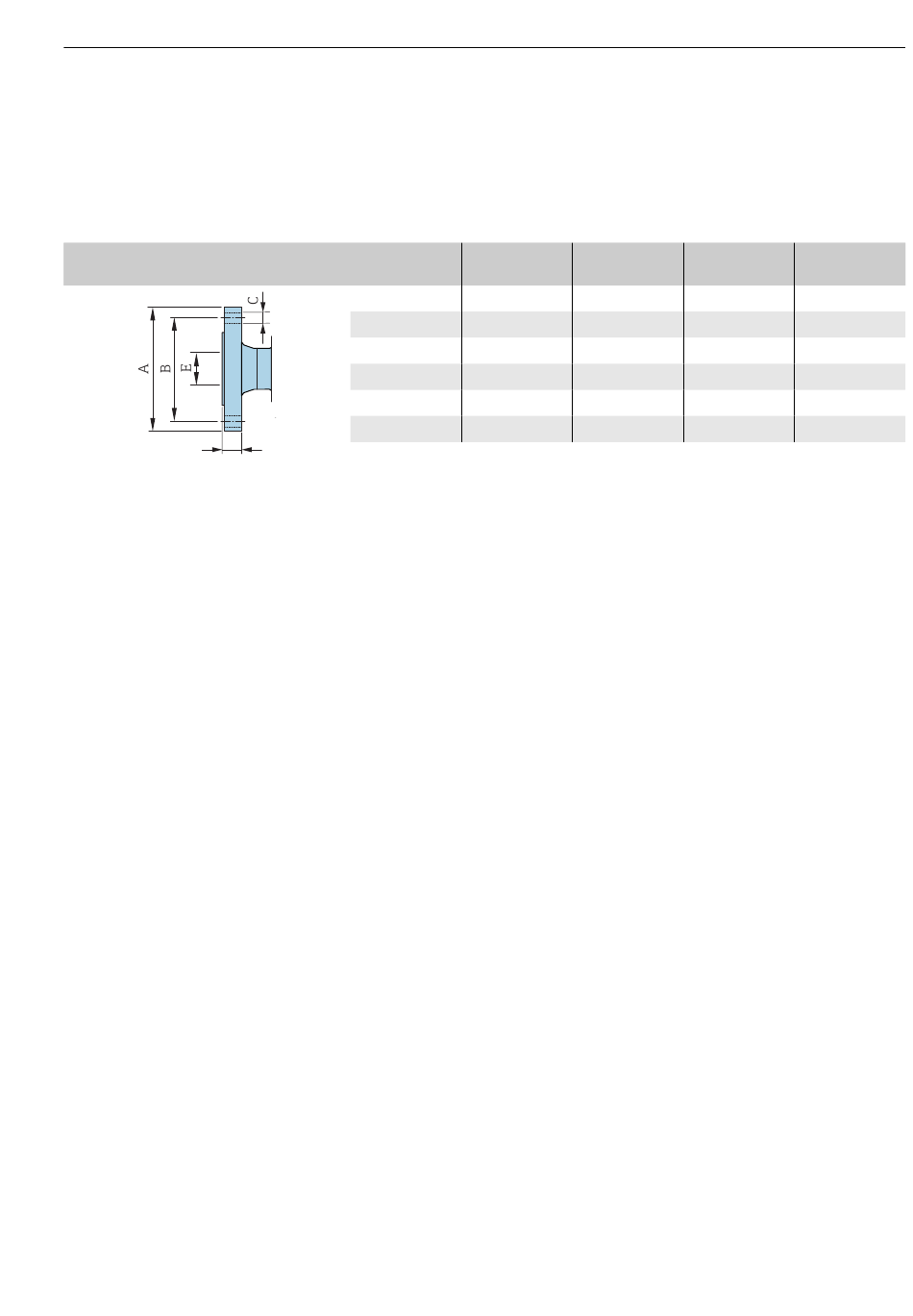

Flansch in Anlehnung an ASME B16.5, Class 300
• Kohlenstoffstahl: Bestellmerkmal "Prozessanschluss", Option A2K
• Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option A2S
Oberflächenrauheit: Ra 6,3 ... 12,5 µm
E: Innendurchmesser abhängig von der Messrohrauskleidung → Messrohrspezifika-
tion,  57
DN
[mm]
25
40
50
80
100
150
D
A0041915
A B
[mm] [mm]
123,9 88,9
155,4 114,3
165,1 127
209,6 168,1
254 200,2
317,5 269,7
C D
[mm] [mm]
4 × Ø19,1 15,9
4 × Ø22,4 19
8 × Ø19,1 20,8
8 × Ø22,4 26,8
8 × Ø22,4 30,2
12 × Ø22,4 35
71
