6.8
Zuluftmembran prüfen
▶ Prüfen, ob die Zuluftmembran [1] am Luftansaugstutzen [2] vorhan-
den ist und am Rohr anliegt.
▶ Prüfen, ob die Zuluftmembran am Luftansaugstutzen sich bewegen
lässt und nicht am Rohr klebt.

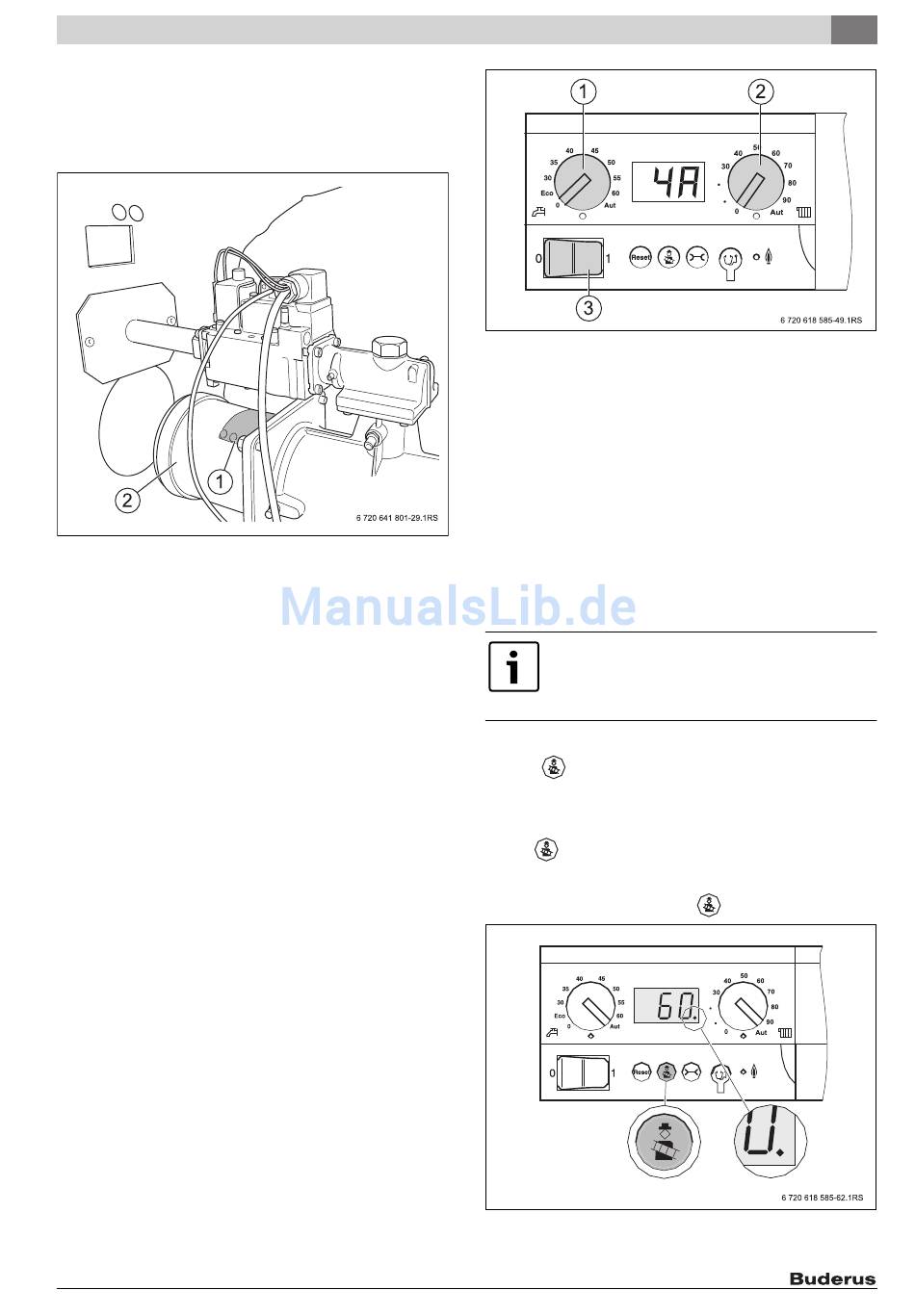

Bild 34 Zuluftmembran prüfen
[1]
Zuluftmembran
[2]
Luftansaugstutzen
6.9
Heizungsanlage betriebsbereit stellen
▶ Hauptabsperrhahn oder Gashahn öffnen.
▶ Heizungsnotschalter (wenn vorhanden) und / oder die entspre-
chende Haussicherung einschalten.
6.10 Heizkessel am BC10 einschalten
▶ Drehschalter für „maximale Kesseltemperatur" und Drehschalter für
„Warmwasser-Sollwert" auf 0 stellen.
Dadurch wird sichergestellt, dass der Brenner noch nicht startet
(keine Wärmeanforderung).
▶ Ein/Aus-Schalter am Basiscontroller auf Position „1" stellen.
Die gesamte Heizungsanlage wird eingeschaltet. Bei der Erstinbe-
triebnahme blinkt kurz „-" im Display auf, bevor direkt anschließend
die Störungsanzeige „4A"-„700" auf dem Display erscheint. Die Stö-
rungsanzeige „4A"-„700" erscheint, da der Brenner in Störstellung
ausgeliefert wird.
▶ Ca. 1 Minute warten, bis die EMS-Verbindung zur Bedieneinheit RC35
(separat erhältlich) aufgebaut ist.
Logano plus GB312 – 6 720 801 303 (2013/01)
Bild 35 Basiscontroller Logamatic BC10
[1]
Drehschalter für „Warmwasser-Sollwert"
[2]
Drehschalter für „maximale Kesseltemperatur"
[3]
Ein/Aus-Schalter
▶ Taste „Reset" am BC10 drücken. Die Statusanzeige am BC10 leuchtet
und im Display wird die aktuelle Kesseltemperatur in °C angezeigt.
Wenn die Störungsanzeige „A11" erscheint, müssen Datum und Uhrzeit
an der Bedieneinheit RC35 eingestellt werden. Erst danach wird die
aktuelle Kesselwassertemperatur angezeigt.
Vor den weiteren Inbetriebnahmearbeiten die richtigen Parameter an
der Bedieneinheit RC35 einstellen. Um eine einwandfreie Funktion der
Heizungsanlage sicherzustellen, muss die Konfiguration für die Warm-
wasserbereitung (Heizungspumpe und Speicherladepumpe) richtig ein-
gestellt sein. Hierzu die Installations- und Wartungsanleitung der
Bedieneinheit RC35 lesen.
Beim Einsatz des Regelsystems Logamatic 4000 gehen
Sie bei der Inbetriebnahme wie folgt vor:
▶ Regelgerät Logamatic 4000 ausschalten.
▶ Bedieneinheit RC35 installieren.
6.11 Abgastest durchführen
Die Taste
wird vom Installateur für den Abgastest benutzt.
Die Heizungsregelung arbeitet für 30 Minuten mit einer erhöhten Vor-
lauftemperatur (Wärmeabnahme sicherstellen). Während des Abgas-
testes leuchtet der Dezimalpunkt in der Statusanzeige.
▶ Taste
drücken, bis der Dezimalpunkt in der Statusanzeige leuch-
tet (mindestens 2 Sekunden).
▶ Abgastest durchführen.
▶ Abgastest abbrechen, erneut Taste
Bild 36 Abgastest aufrufen
Inbetriebnahme
6
drücken.
25
