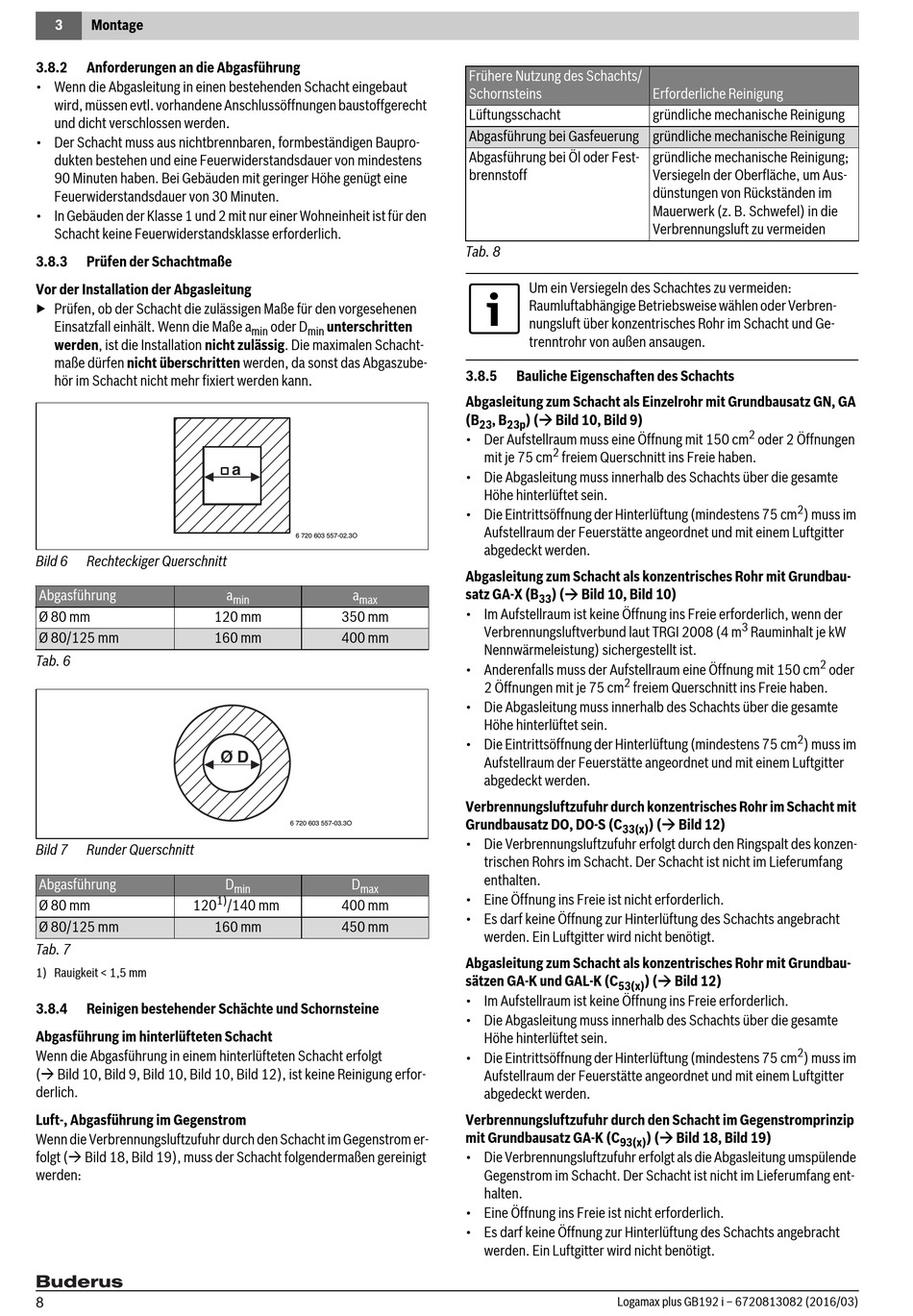

3 Montage
3.8.2 Anforderungen an die Abgasführung
• Wenn die Abgasleitung in einen bestehenden Schacht eingebaut
wird, müssen evtl. vorhandene Anschlussöffnungen baustoffgerecht
und dicht verschlossen werden.
• Der Schacht muss aus nichtbrennbaren, formbeständigen Baupro-
dukten bestehen und eine Feuerwiderstandsdauer von mindestens
90 Minuten haben. Bei Gebäuden mit geringer Höhe genügt eine
Feuerwiderstandsdauer von 30 Minuten.
• In Gebäuden der Klasse 1 und 2 mit nur einer Wohneinheit ist für den
Schacht keine Feuerwiderstandsklasse erforderlich.
3.8.3 Prüfen der Schachtmaße
Vor der Installation der Abgasleitung
▶ Prüfen, ob der Schacht die zulässigen Maße für den vorgesehenen
Einsatzfall einhält. Wenn die Maße a
werden, ist die Installation nicht zulässig. Die maximalen Schacht-
maße dürfen nicht überschritten werden, da sonst das Abgaszube-
hör im Schacht nicht mehr fixiert werden kann.
Bild 6 Rechteckiger Querschnitt
Abgasführung
Ø 80 mm
Ø 80/125 mm
Tab. 6
Bild 7 Runder Querschnitt
Abgasführung
Ø 80 mm 120
Ø 80/125 mm
Tab. 7
1) Rauigkeit < 1,5 mm
3.8.4 Reinigen bestehender Schächte und Schornsteine
Abgasführung im hinterlüfteten Schacht
Wenn die Abgasführung in einem hinterlüfteten Schacht erfolgt
( Bild 10, Bild 9, Bild 10, Bild 10, Bild 12), ist keine Reinigung erfor-
derlich.
Luft-, Abgasführung im Gegenstrom
Wenn die Verbrennungsluftzufuhr durch den Schacht im Gegenstrom er-
folgt ( Bild 18, Bild 19), muss der Schacht folgendermaßen gereinigt
werden:
8
oder D unterschritten
min min
a
6 720 603 557-02.3O
a a
min max
120 mm 350 mm
160 mm 400 mm
Ø D
6 720 603 557-03.3O
D D
min max
1)
/140 mm 400 mm
160 mm 450 mm
Frühere Nutzung des Schachts/
Schornsteins
Lüftungsschacht
Abgasführung bei Gasfeuerung gründliche mechanische Reinigung
Abgasführung bei Öl oder Fest-
brennstoff
Tab. 8
Um ein Versiegeln des Schachtes zu vermeiden:
Raumluftabhängige Betriebsweise wählen oder Verbren-
nungsluft über konzentrisches Rohr im Schacht und Ge-
trenntrohr von außen ansaugen.
3.8.5

Bauliche Eigenschaften des Schachts

Abgasleitung zum Schacht als Einzelrohr mit Grundbausatz GN, GA
(B , B ) ( Bild 10, Bild 9)
23 23p
• Der Aufstellraum muss eine Öffnung mit 150 cm
2
mit je 75 cm freiem Querschnitt ins Freie haben.
• Die Abgasleitung muss innerhalb des Schachts über die gesamte
Höhe hinterlüftet sein.
• Die Eintrittsöffnung der Hinterlüftung (mindestens 75 cm
Aufstellraum der Feuerstätte angeordnet und mit einem Luftgitter
abgedeckt werden.
Abgasleitung zum Schacht als konzentrisches Rohr mit Grundbau-
satz GA-X (B ) ( Bild 10, Bild 10)
33
• Im Aufstellraum ist keine Öffnung ins Freie erforderlich, wenn der
Verbrennungsluftverbund laut TRGI 2008 (4 m
Nennwärmeleistung) sichergestellt ist.
• Anderenfalls muss der Aufstellraum eine Öffnung mit 150 cm
2
2 Öffnungen mit je 75 cm freiem Querschnitt ins Freie haben.
• Die Abgasleitung muss innerhalb des Schachts über die gesamte
Höhe hinterlüftet sein.
• Die Eintrittsöffnung der Hinterlüftung (mindestens 75 cm
Aufstellraum der Feuerstätte angeordnet und mit einem Luftgitter
abgedeckt werden.
Verbrennungsluftzufuhr durch konzentrisches Rohr im Schacht mit
Grundbausatz DO, DO-S (C
33(x)
• Die Verbrennungsluftzufuhr erfolgt durch den Ringspalt des konzen-
trischen Rohrs im Schacht. Der Schacht ist nicht im Lieferumfang
enthalten.
• Eine Öffnung ins Freie ist nicht erforderlich.
• Es darf keine Öffnung zur Hinterlüftung des Schachts angebracht
werden. Ein Luftgitter wird nicht benötigt.
Abgasleitung zum Schacht als konzentrisches Rohr mit Grundbau-
sätzen GA-K und GAL-K (C
53(x)
• Im Aufstellraum ist keine Öffnung ins Freie erforderlich.
• Die Abgasleitung muss innerhalb des Schachts über die gesamte
Höhe hinterlüftet sein.
• Die Eintrittsöffnung der Hinterlüftung (mindestens 75 cm
Aufstellraum der Feuerstätte angeordnet und mit einem Luftgitter
abgedeckt werden.
Verbrennungsluftzufuhr durch den Schacht im Gegenstromprinzip
mit Grundbausatz GA-K (C
93(x)
• Die Verbrennungsluftzufuhr erfolgt als die Abgasleitung umspülende
Gegenstrom im Schacht. Der Schacht ist nicht im Lieferumfang ent-
halten.
• Eine Öffnung ins Freie ist nicht erforderlich.
• Es darf keine Öffnung zur Hinterlüftung des Schachts angebracht
werden. Ein Luftgitter wird nicht benötigt.
Logamax plus GB192 i – 6720813082 (2016/03)
Erforderliche Reinigung
gründliche mechanische Reinigung
gründliche mechanische Reinigung;
Versiegeln der Oberfläche, um Aus-
dünstungen von Rückständen im
Mauerwerk (z. B. Schwefel) in die
Verbrennungsluft zu vermeiden
2
oder 2 Öffnungen
2
) muss im
3
Rauminhalt je kW
2
) muss im
) ( Bild 12)
) ( Bild 12)
2
) muss im
) ( Bild 18, Bild 19)
2
oder
