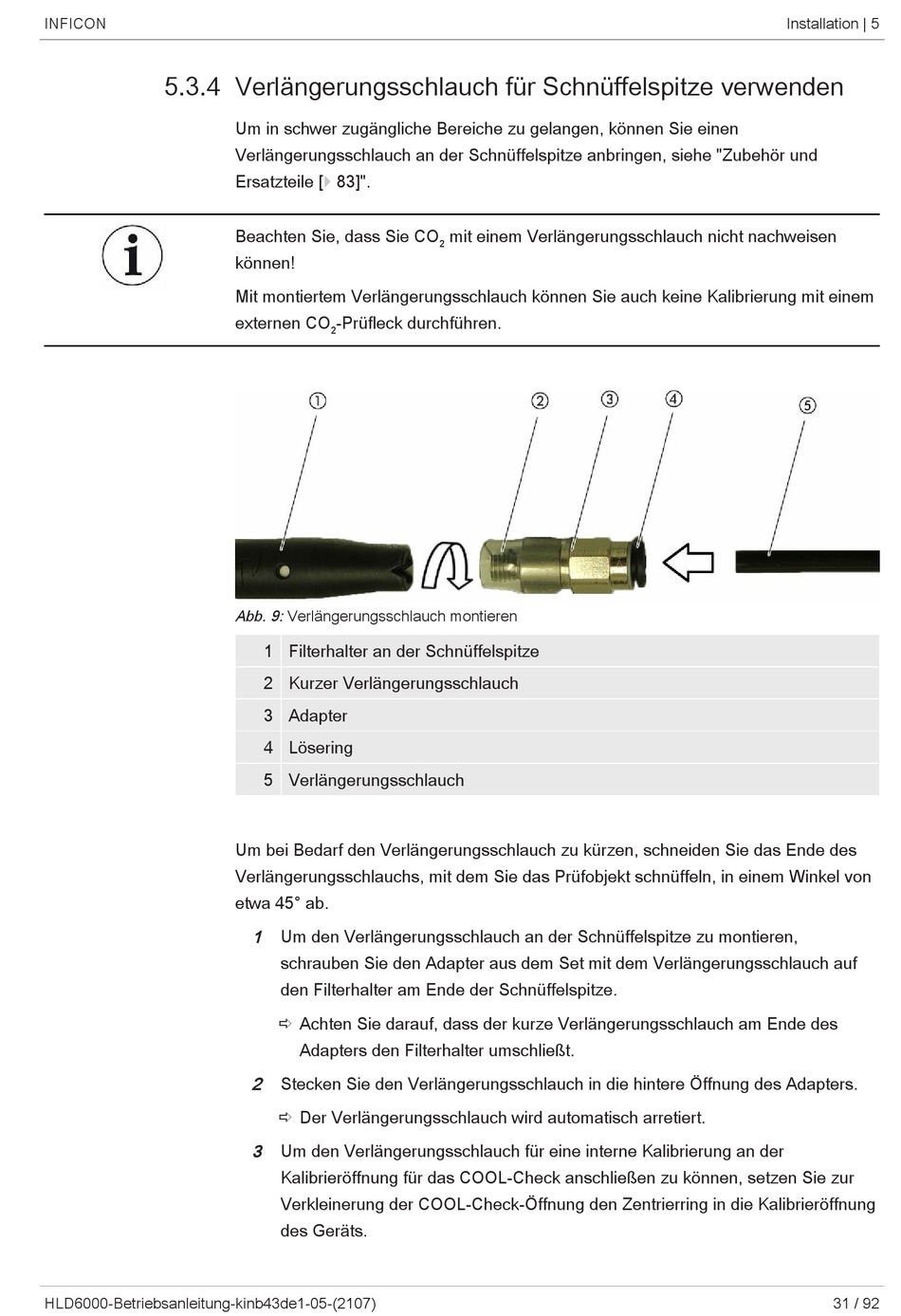

5.3.4 Verlängerungsschlauch für Schnüffelspitze verwenden
HLD6000-Betriebsanleitung-kinb43de1-05-(2107)
Um in schwer zugängliche Bereiche zu gelangen, können Sie einen
Verlängerungsschlauch an der Schnüffelspitze anbringen, siehe "Zubehör und
Ersatzteile [} 83]".
Beachten Sie, dass Sie CO
können!
Mit montiertem Verlängerungsschlauch können Sie auch keine Kalibrierung mit einem
externen CO
-Prüfleck durchführen.
2
Abb. 9: Verlängerungsschlauch montieren
1 Filterhalter an der Schnüffelspitze
2 Kurzer Verlängerungsschlauch
3 Adapter
4 Lösering
5 Verlängerungsschlauch
Um bei Bedarf den Verlängerungsschlauch zu kürzen, schneiden Sie das Ende des
Verlängerungsschlauchs, mit dem Sie das Prüfobjekt schnüffeln, in einem Winkel von
etwa 45° ab.
1
Um den Verlängerungsschlauch an der Schnüffelspitze zu montieren,
schrauben Sie den Adapter aus dem Set mit dem Verlängerungsschlauch auf
den Filterhalter am Ende der Schnüffelspitze.
ð Achten Sie darauf, dass der kurze Verlängerungsschlauch am Ende des
Adapters den Filterhalter umschließt.
2
Stecken Sie den Verlängerungsschlauch in die hintere Öffnung des Adapters.
ð Der Verlängerungsschlauch wird automatisch arretiert.
3
Um den Verlängerungsschlauch für eine interne Kalibrierung an der
Kalibrieröffnung für das COOL-Check anschließen zu können, setzen Sie zur
Verkleinerung der COOL-Check-Öffnung den Zentrierring in die Kalibrieröffnung
des Geräts.
mit einem Verlängerungsschlauch nicht nachweisen
2
