INFICON

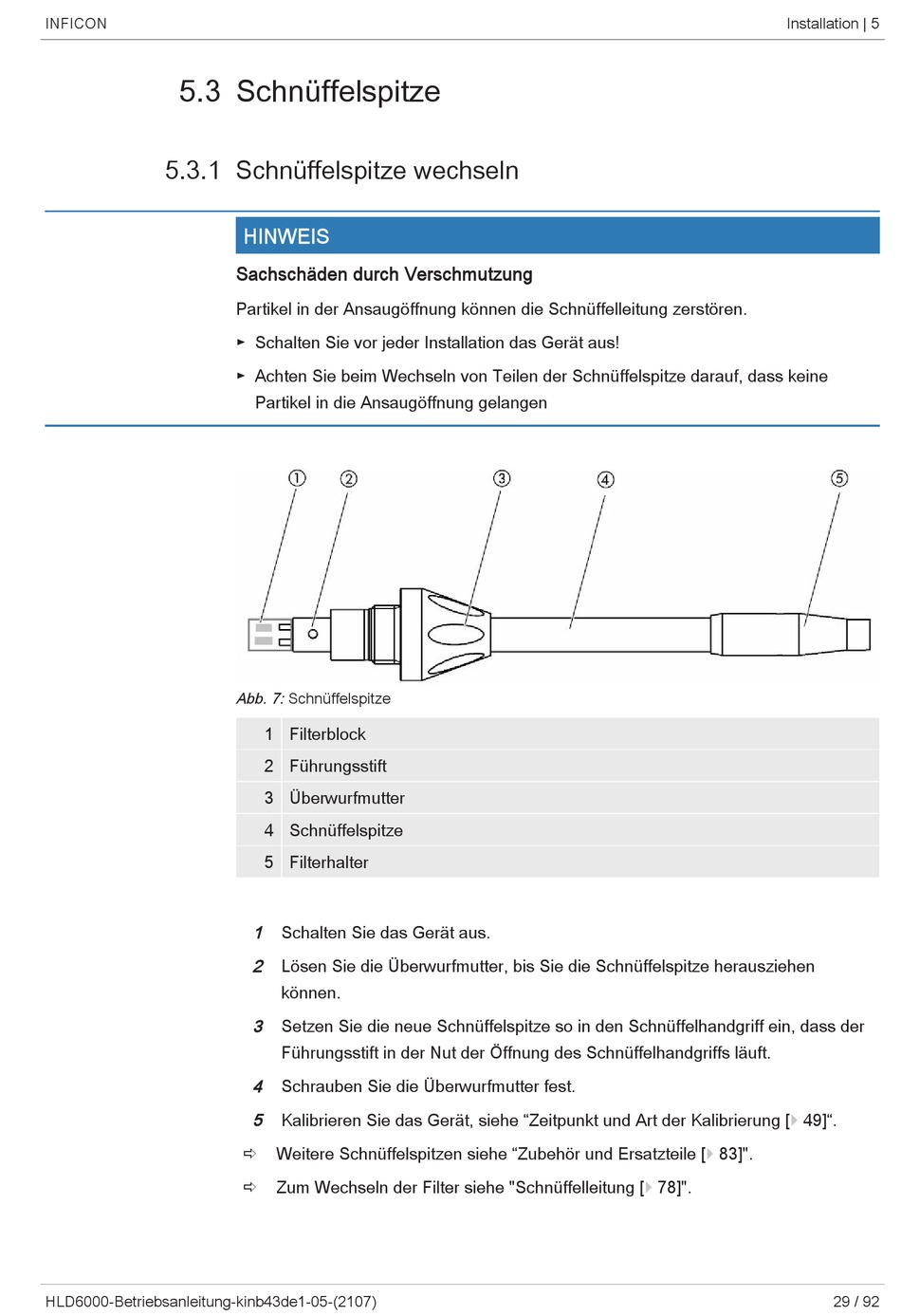

5.3 Schnüffelspitze
5.3.1 Schnüffelspitze wechseln
HLD6000-Betriebsanleitung-kinb43de1-05-(2107)
HINWEIS
Sachschäden durch Verschmutzung
Partikel in der Ansaugöffnung können die Schnüffelleitung zerstören.
► Schalten Sie vor jeder Installation das Gerät aus!
► Achten Sie beim Wechseln von Teilen der Schnüffelspitze darauf, dass keine
Partikel in die Ansaugöffnung gelangen
Abb. 7: Schnüffelspitze
1 Filterblock
2 Führungsstift
3 Überwurfmutter
4 Schnüffelspitze
5 Filterhalter
1
Schalten Sie das Gerät aus.
2
Lösen Sie die Überwurfmutter, bis Sie die Schnüffelspitze herausziehen
können.
3
Setzen Sie die neue Schnüffelspitze so in den Schnüffelhandgriff ein, dass der
Führungsstift in der Nut der Öffnung des Schnüffelhandgriffs läuft.
4
Schrauben Sie die Überwurfmutter fest.
5
Kalibrieren Sie das Gerät, siehe "Zeitpunkt und Art der Kalibrierung [} 49]".
ð
Weitere Schnüffelspitzen siehe "Zubehör und Ersatzteile [} 83]".
ð
Zum Wechseln der Filter siehe "Schnüffelleitung [} 78]".
Installation | 5
29 / 92
