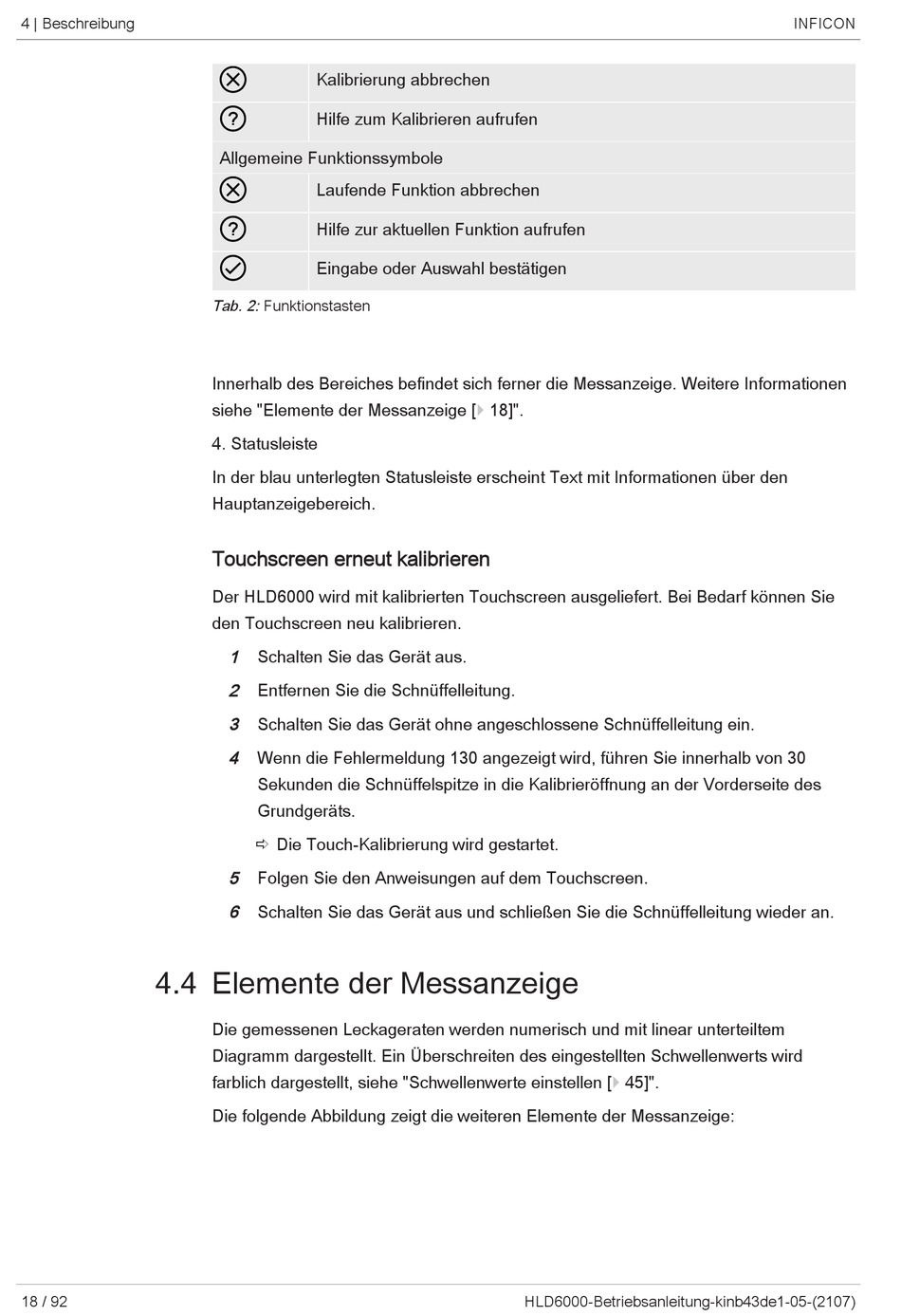

4 | Beschreibung
4.4 Elemente der Messanzeige
18 / 92
Kalibrierung abbrechen
Hilfe zum Kalibrieren aufrufen
Allgemeine Funktionssymbole
Laufende Funktion abbrechen
Hilfe zur aktuellen Funktion aufrufen
Eingabe oder Auswahl bestätigen
Tab. 2: Funktionstasten
Innerhalb des Bereiches befindet sich ferner die Messanzeige. Weitere Informationen
siehe "Elemente der Messanzeige [} 18]".
4. Statusleiste
In der blau unterlegten Statusleiste erscheint Text mit Informationen über den
Hauptanzeigebereich.
Touchscreen erneut kalibrieren
Der HLD6000 wird mit kalibrierten Touchscreen ausgeliefert. Bei Bedarf können Sie
den Touchscreen neu kalibrieren.
1
Schalten Sie das Gerät aus.
2
Entfernen Sie die Schnüffelleitung.
3
Schalten Sie das Gerät ohne angeschlossene Schnüffelleitung ein.
4
Wenn die Fehlermeldung 130 angezeigt wird, führen Sie innerhalb von 30
Sekunden die Schnüffelspitze in die Kalibrieröffnung an der Vorderseite des
Grundgeräts.
ð Die Touch-Kalibrierung wird gestartet.
5
Folgen Sie den Anweisungen auf dem Touchscreen.
6
Schalten Sie das Gerät aus und schließen Sie die Schnüffelleitung wieder an.
Die gemessenen Leckageraten werden numerisch und mit linear unterteiltem
Diagramm dargestellt. Ein Überschreiten des eingestellten Schwellenwerts wird
farblich dargestellt, siehe "Schwellenwerte einstellen [} 45]".
Die folgende Abbildung zeigt die weiteren Elemente der Messanzeige:
HLD6000-Betriebsanleitung-kinb43de1-05-(2107)
INFICON
