4 | Beschreibung

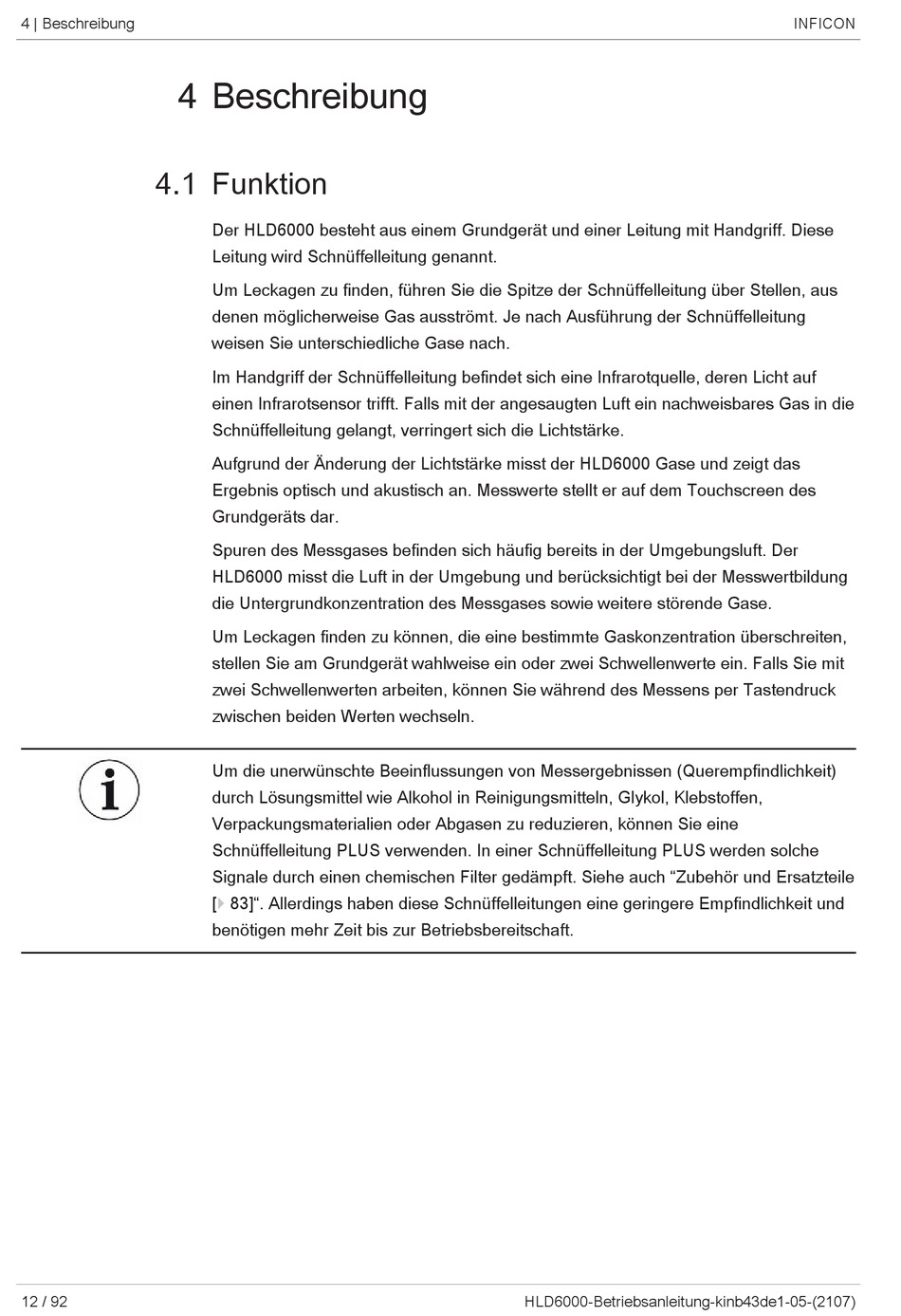

4 Beschreibung
4.1 Funktion
12 / 92
Der HLD6000 besteht aus einem Grundgerät und einer Leitung mit Handgriff. Diese
Leitung wird Schnüffelleitung genannt.
Um Leckagen zu finden, führen Sie die Spitze der Schnüffelleitung über Stellen, aus
denen möglicherweise Gas ausströmt. Je nach Ausführung der Schnüffelleitung
weisen Sie unterschiedliche Gase nach.
Im Handgriff der Schnüffelleitung befindet sich eine Infrarotquelle, deren Licht auf
einen Infrarotsensor trifft. Falls mit der angesaugten Luft ein nachweisbares Gas in die
Schnüffelleitung gelangt, verringert sich die Lichtstärke.
Aufgrund der Änderung der Lichtstärke misst der HLD6000 Gase und zeigt das
Ergebnis optisch und akustisch an. Messwerte stellt er auf dem Touchscreen des
Grundgeräts dar.
Spuren des Messgases befinden sich häufig bereits in der Umgebungsluft. Der
HLD6000 misst die Luft in der Umgebung und berücksichtigt bei der Messwertbildung
die Untergrundkonzentration des Messgases sowie weitere störende Gase.
Um Leckagen finden zu können, die eine bestimmte Gaskonzentration überschreiten,
stellen Sie am Grundgerät wahlweise ein oder zwei Schwellenwerte ein. Falls Sie mit
zwei Schwellenwerten arbeiten, können Sie während des Messens per Tastendruck
zwischen beiden Werten wechseln.
Um die unerwünschte Beeinflussungen von Messergebnissen (Querempfindlichkeit)
durch Lösungsmittel wie Alkohol in Reinigungsmitteln, Glykol, Klebstoffen,
Verpackungsmaterialien oder Abgasen zu reduzieren, können Sie eine
Schnüffelleitung PLUS verwenden. In einer Schnüffelleitung PLUS werden solche
Signale durch einen chemischen Filter gedämpft. Siehe auch "Zubehör und Ersatzteile
[} 83]". Allerdings haben diese Schnüffelleitungen eine geringere Empfindlichkeit und
benötigen mehr Zeit bis zur Betriebsbereitschaft.
HLD6000-Betriebsanleitung-kinb43de1-05-(2107)
INFICON
