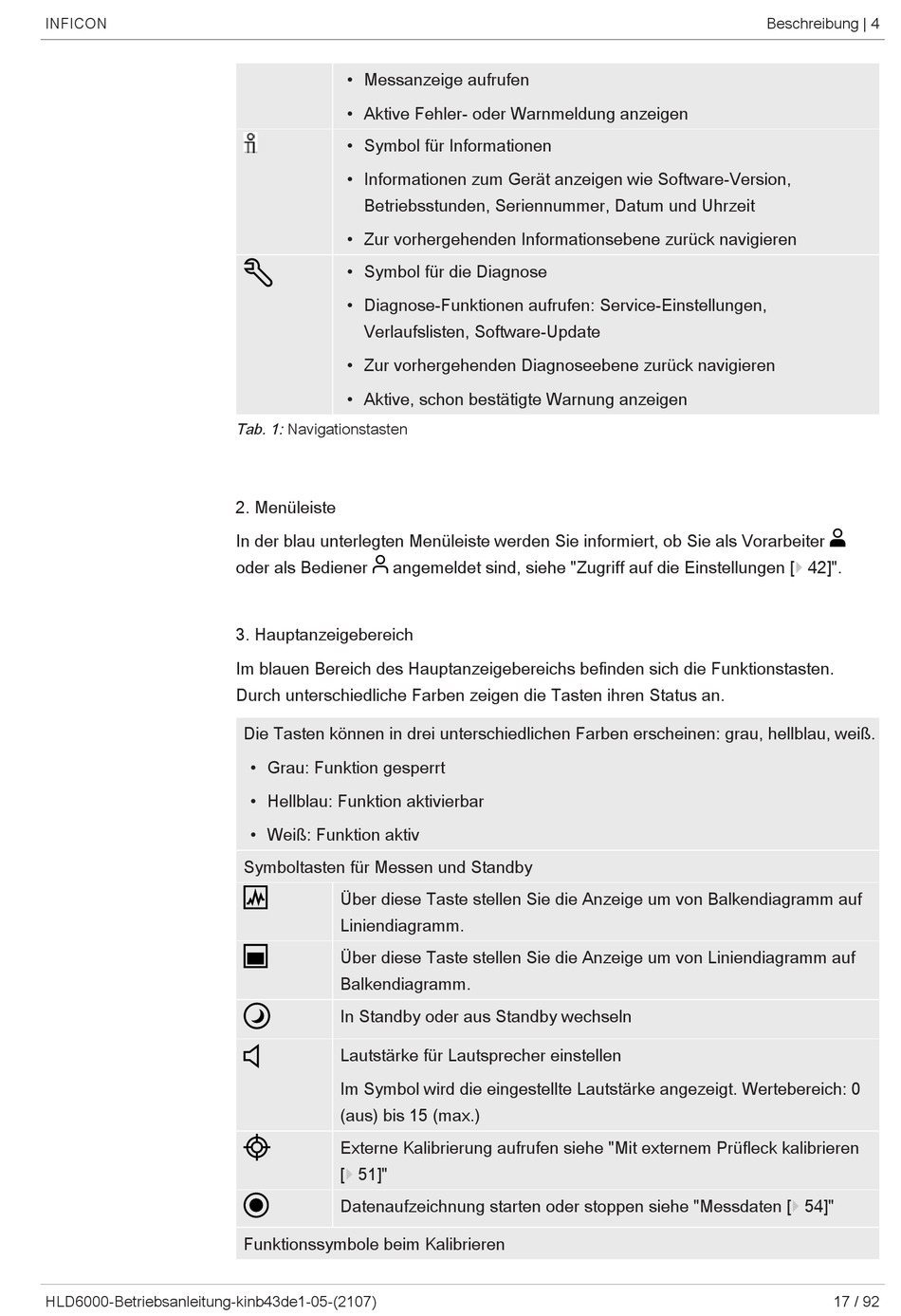

• Messanzeige aufrufen
• Aktive Fehler- oder Warnmeldung anzeigen
• Symbol für Informationen
• Informationen zum Gerät anzeigen wie Software-Version,
Betriebsstunden, Seriennummer, Datum und Uhrzeit
• Zur vorhergehenden Informationsebene zurück navigieren
• Symbol für die Diagnose
• Diagnose-Funktionen aufrufen: Service-Einstellungen,
Verlaufslisten, Software-Update
• Zur vorhergehenden Diagnoseebene zurück navigieren
• Aktive, schon bestätigte Warnung anzeigen
Tab. 1: Navigationstasten
2. Menüleiste
In der blau unterlegten Menüleiste werden Sie informiert, ob Sie als Vorarbeiter
oder als Bediener
angemeldet sind, siehe "Zugriff auf die Einstellungen [} 42]".
3. Hauptanzeigebereich
Im blauen Bereich des Hauptanzeigebereichs befinden sich die Funktionstasten.
Durch unterschiedliche Farben zeigen die Tasten ihren Status an.
Die Tasten können in drei unterschiedlichen Farben erscheinen: grau, hellblau, weiß.
• Grau: Funktion gesperrt
• Hellblau: Funktion aktivierbar
• Weiß: Funktion aktiv
Symboltasten für Messen und Standby
Über diese Taste stellen Sie die Anzeige um von Balkendiagramm auf
Liniendiagramm.
Über diese Taste stellen Sie die Anzeige um von Liniendiagramm auf
Balkendiagramm.
In Standby oder aus Standby wechseln
Lautstärke für Lautsprecher einstellen
Im Symbol wird die eingestellte Lautstärke angezeigt. Wertebereich: 0
(aus) bis 15 (max.)
Externe Kalibrierung aufrufen siehe "Mit externem Prüfleck kalibrieren
[} 51]"
Datenaufzeichnung starten oder stoppen siehe "Messdaten [} 54]"
Funktionssymbole beim Kalibrieren
Beschreibung | 4
