INFICON
4.5 Schnüffelleitung
Schnüffelspitze
HLD6000-Betriebsanleitung-kinb43de1-05-(2107)

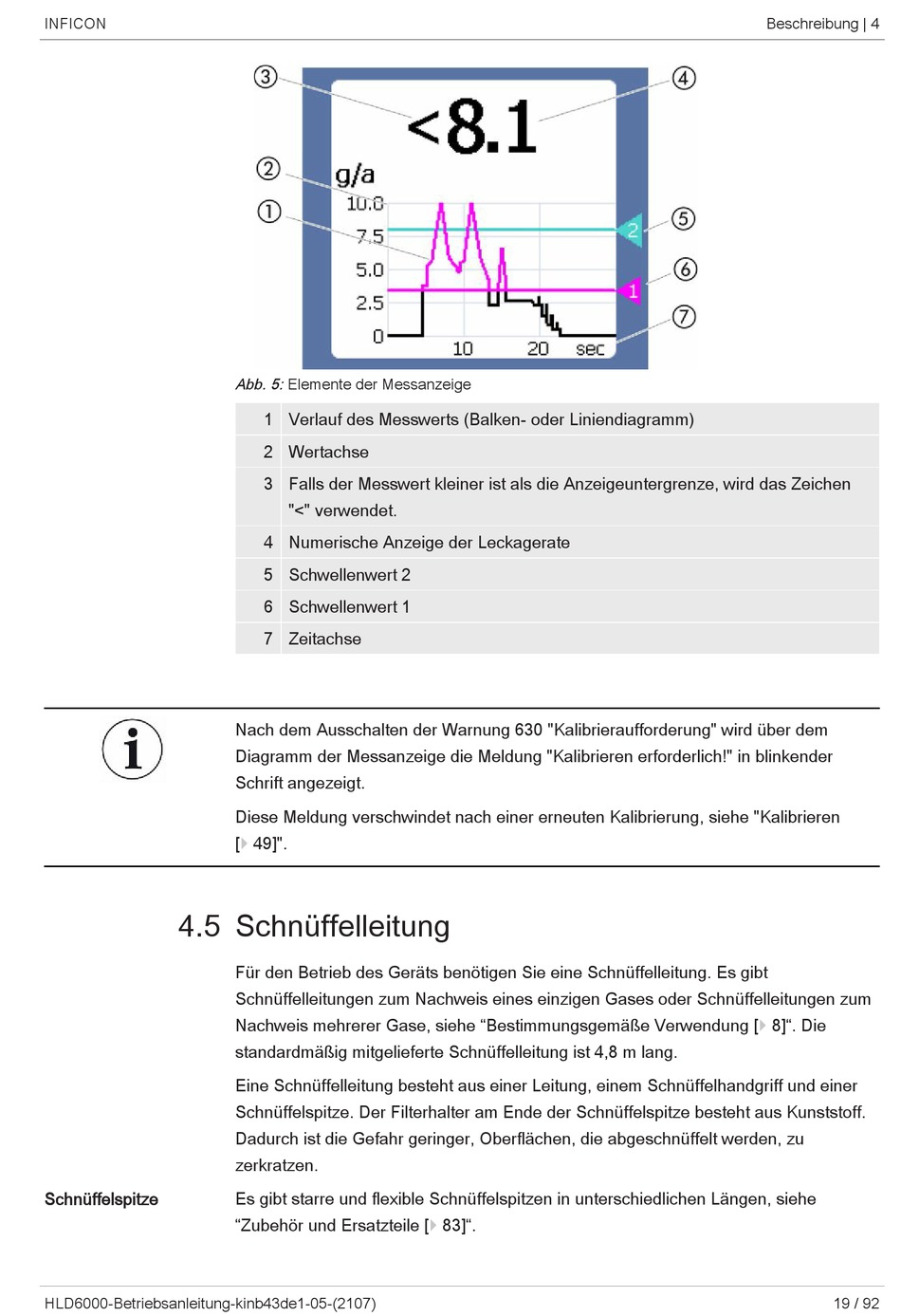

Abb. 5: Elemente der Messanzeige
1 Verlauf des Messwerts (Balken- oder Liniendiagramm)
2 Wertachse
3 Falls der Messwert kleiner ist als die Anzeigeuntergrenze, wird das Zeichen
"<" verwendet.
4 Numerische Anzeige der Leckagerate
5 Schwellenwert 2
6 Schwellenwert 1
7 Zeitachse
Nach dem Ausschalten der Warnung 630 "Kalibrieraufforderung" wird über dem
Diagramm der Messanzeige die Meldung "Kalibrieren erforderlich!" in blinkender
Schrift angezeigt.
Diese Meldung verschwindet nach einer erneuten Kalibrierung, siehe "Kalibrieren
[} 49]".
Für den Betrieb des Geräts benötigen Sie eine Schnüffelleitung. Es gibt
Schnüffelleitungen zum Nachweis eines einzigen Gases oder Schnüffelleitungen zum
Nachweis mehrerer Gase, siehe "Bestimmungsgemäße Verwendung [} 8]". Die
standardmäßig mitgelieferte Schnüffelleitung ist 4,8 m lang.
Eine Schnüffelleitung besteht aus einer Leitung, einem Schnüffelhandgriff und einer
Schnüffelspitze. Der Filterhalter am Ende der Schnüffelspitze besteht aus Kunststoff.
Dadurch ist die Gefahr geringer, Oberflächen, die abgeschnüffelt werden, zu
zerkratzen.
Es gibt starre und flexible Schnüffelspitzen in unterschiedlichen Längen, siehe
"Zubehör und Ersatzteile [} 83]".
Beschreibung | 4
19 / 92
