4 | Beschreibung
16 / 92

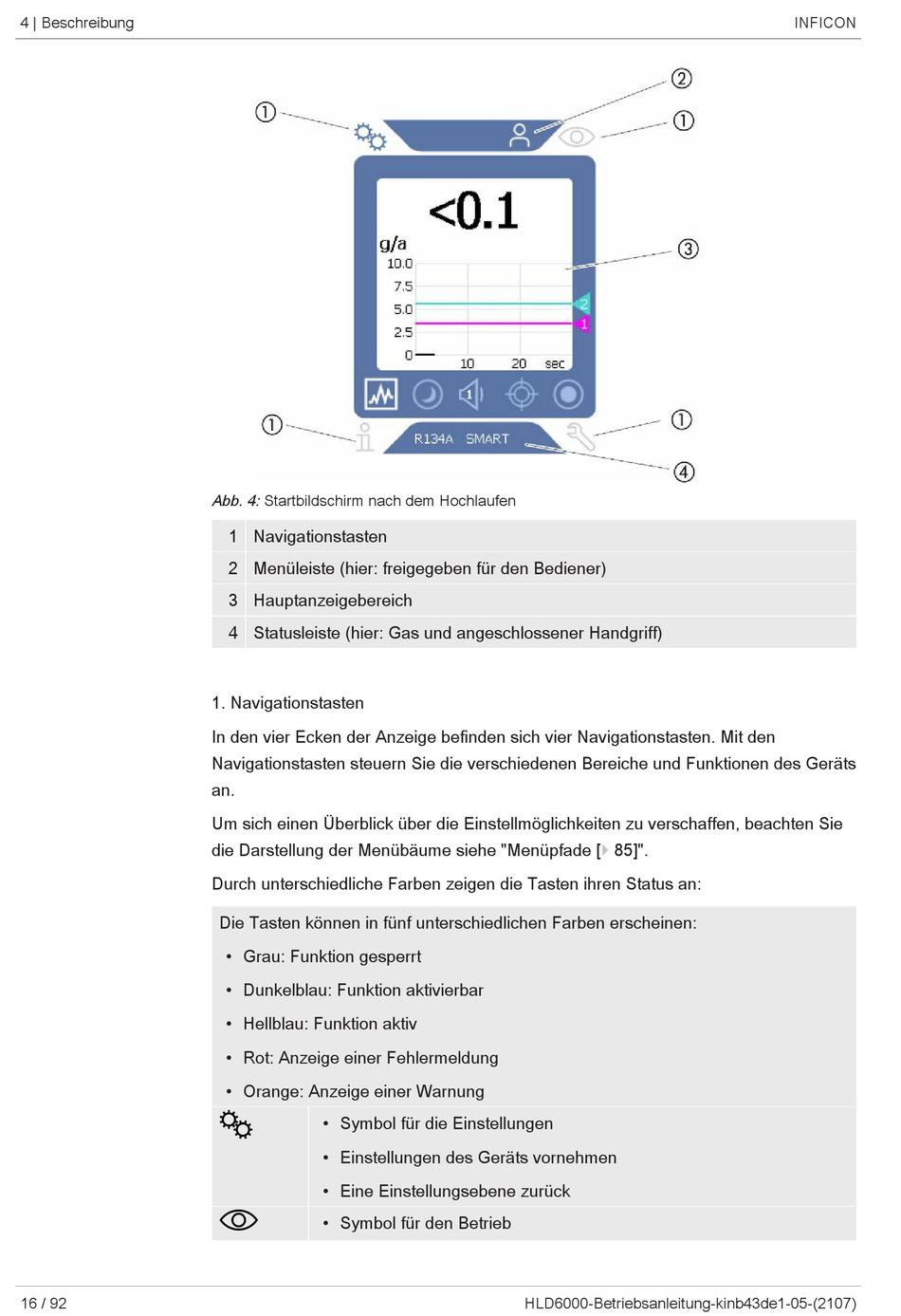

Abb. 4: Startbildschirm nach dem Hochlaufen
1 Navigationstasten
2 Menüleiste (hier: freigegeben für den Bediener)
3 Hauptanzeigebereich
4 Statusleiste (hier: Gas und angeschlossener Handgriff)
1. Navigationstasten
In den vier Ecken der Anzeige befinden sich vier Navigationstasten. Mit den
Navigationstasten steuern Sie die verschiedenen Bereiche und Funktionen des Geräts
an.
Um sich einen Überblick über die Einstellmöglichkeiten zu verschaffen, beachten Sie
die Darstellung der Menübäume siehe "Menüpfade [} 85]".
Durch unterschiedliche Farben zeigen die Tasten ihren Status an:
Die Tasten können in fünf unterschiedlichen Farben erscheinen:
• Grau: Funktion gesperrt
• Dunkelblau: Funktion aktivierbar
• Hellblau: Funktion aktiv
• Rot: Anzeige einer Fehlermeldung
• Orange: Anzeige einer Warnung
• Symbol für die Einstellungen
• Einstellungen des Geräts vornehmen
• Eine Einstellungsebene zurück
• Symbol für den Betrieb
HLD6000-Betriebsanleitung-kinb43de1-05-(2107)
INFICON
