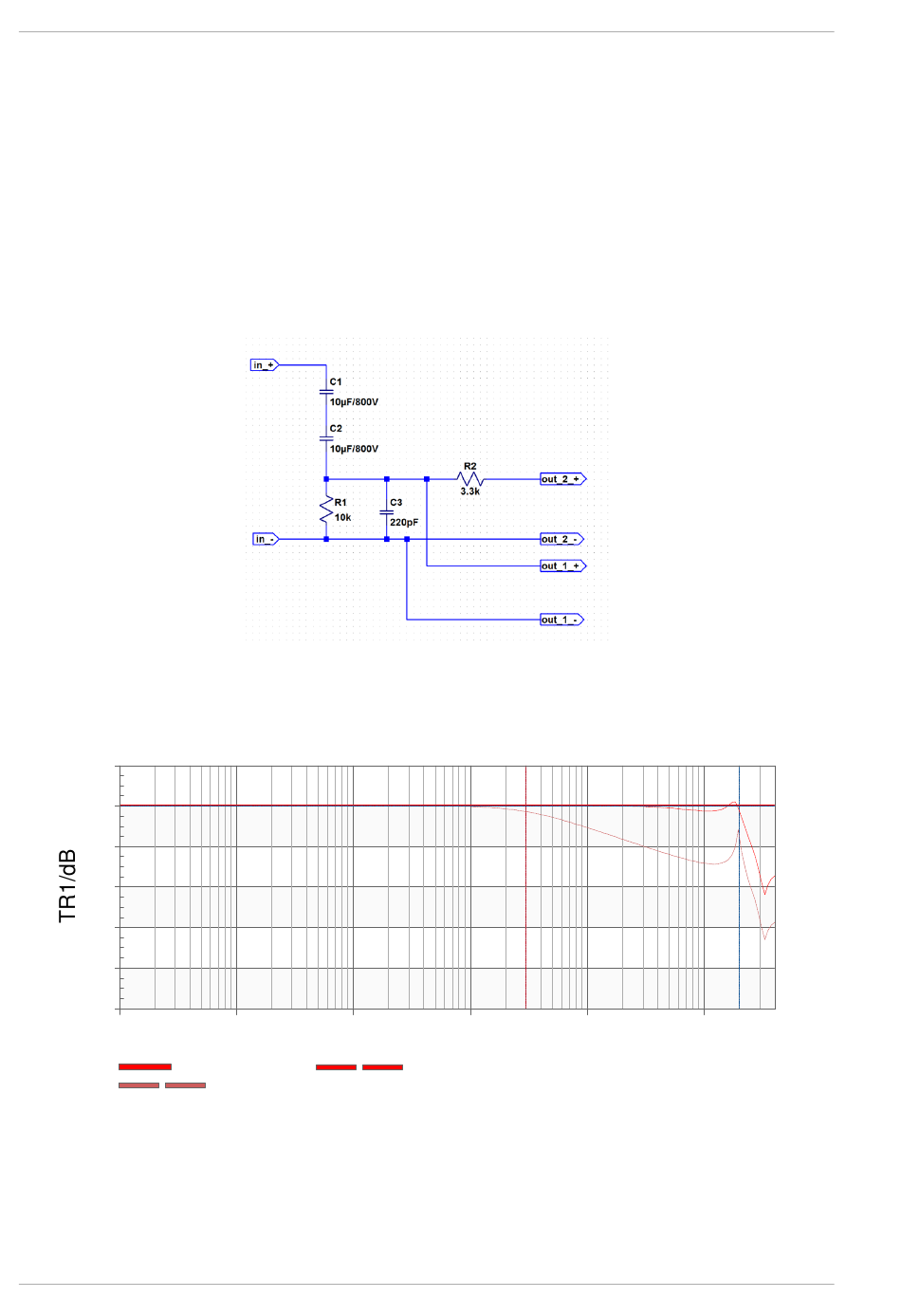

ET-System misst den Rippel wie in Bild 5 dargestellt. Der Messaufbau besteht aus 2 in Serie geschalteten
Hochspannungskondensatoren und einenm 10Kohm Widerstand der gegen Masse geschaltet ist sowmit wird
nur der AC-Anteil der Ausgangsspannung gemessen (Restwelligkeit). Die Schaltung besitzt 2 Ausgänge.
Ausgang 1 hat eine Messbandbreite von ca. 20MHz und Ausgang 2 hat eine Messbandbreite von 300KHz.
Diese Schaltung wurde im Labor aufgebaut und der Übertragungsfunktion wurde mit einem Frequenz-
Analysator (Bode 100) bestimmt und abgestimmt. Ebenso war die 1:1 Oszilloskop Messleitung während des
Abgleichvorganges mit angeschlossen um deren Einfluss auf die Messbandbreite zu eleminieren.
Bild 6 zeigt das Ergebnis der Frequenzanalyse. Punkt 1 zeigt den 3dB-Punkt des 300 kHz-Ausgangs. Punkt 2
zeigt den 20MHz-Punkt.
20
0
-20
-40
-60
-80
-100
2
10
TR1: Mag(Gain)
Das Bodediagramm zeigt, dass die Übertragungsfunktion dieser Schaltung sehr linear ist. Dies ermöglichte
eine saubere und reale Messung der Ausgangswelligkeit einer Stromversorgung auch bei Hochspannungsge-
räten. Des Weiteren wurde der Messaufbau so realisiert das fast keine Schleife entsteht um eine Fehlmes-
sung aufgrund der Störeinstrahlung zu reduzieren.
