Front-Bedienung TFT-Touch-Display

P-Regler

Unter diesem Menüpunkt wird der digitale PID-Regler für den UIP-Modus eingestellt.

Ri-Regler

Unter diesem Menüpunkt wird der digitale PID-Regler für den UIR-Modus eingestellt.

PV-Regler

Unter diesem Menüpunkt wird der digitale PID-Regler für den PVSim-Modus eingestellt.
M /S
ASTER LAVE

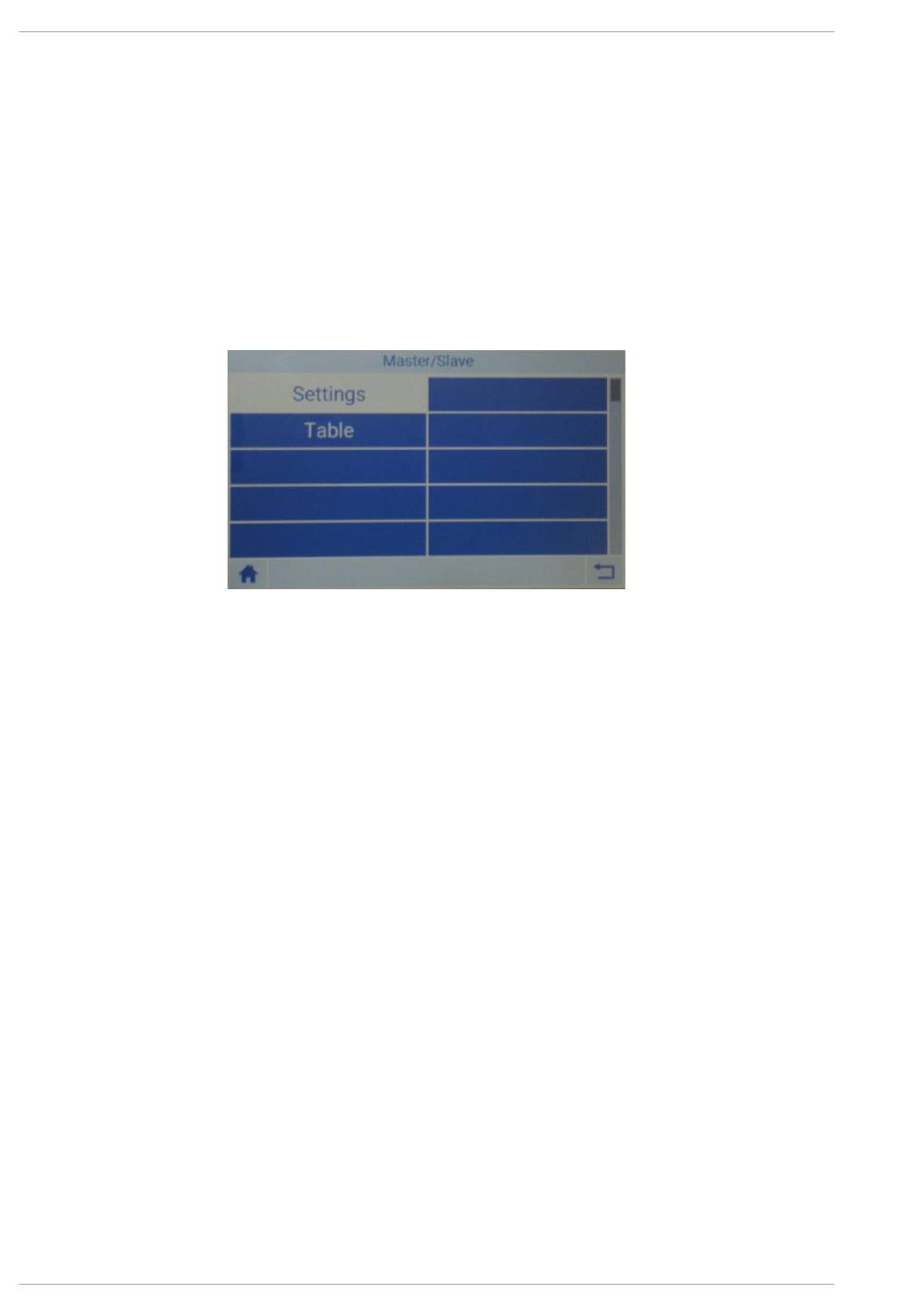

Hier können die Master/Slave Eigenschaften der Geräte eingestellt und die sich im Master/Slave verbundenen Geräte
angezeigt werden.

Einstellungen

Unter diesem Menüpunkt wird der Master/Slave Betrieb des Gerätes eingestellt. Folgende Einstellungen sind wählbar:

Aus: Das Gerät arbeitet nicht im Master/Slave Modus

Seriell: Einzustellen, wenn die Geräte am jeweiligen Geräteausgang in Serie zueinander verbunden sind

Parallel: Einzustellen, wenn die Geräte am jeweiligen Geräteausgang parallel zueinander verbunden sind

Unabhäng.: Einzustellen, wenn die Geräte am jeweiligen Geräteausgang zueinander Matrixverschalten sind

Tabelle

Unter diesem Menüpunkt werden alle Geräte, welche aktuell über die Master/Slave Schnittstelle miteinander verbun-
den sind,
mit ihrer jeweiligen, zugeordneten ID angezeigt. Durch nach oben oder unten wischen über die Tabelle, kann hoch oder
runter gescrollt werden. Alternativ ist dies ebenfalls durch Drehen am oberen Drehimpulsgebers möglich.
Zusätzlich werden vom jeweiligen Gerät gelieferten Spannung, Strom und abgegebene Leistung in der Tabelle darge-
stellt. In der untersten statischen Zeile findet man die Summe aus diesen Werten.
