Front-Bedienung TFT-Touch-Display

FRONT-BEDIENUNG TFT-TOUCH-DISPLAY
B
ENUTZEROBERFLÄCHE

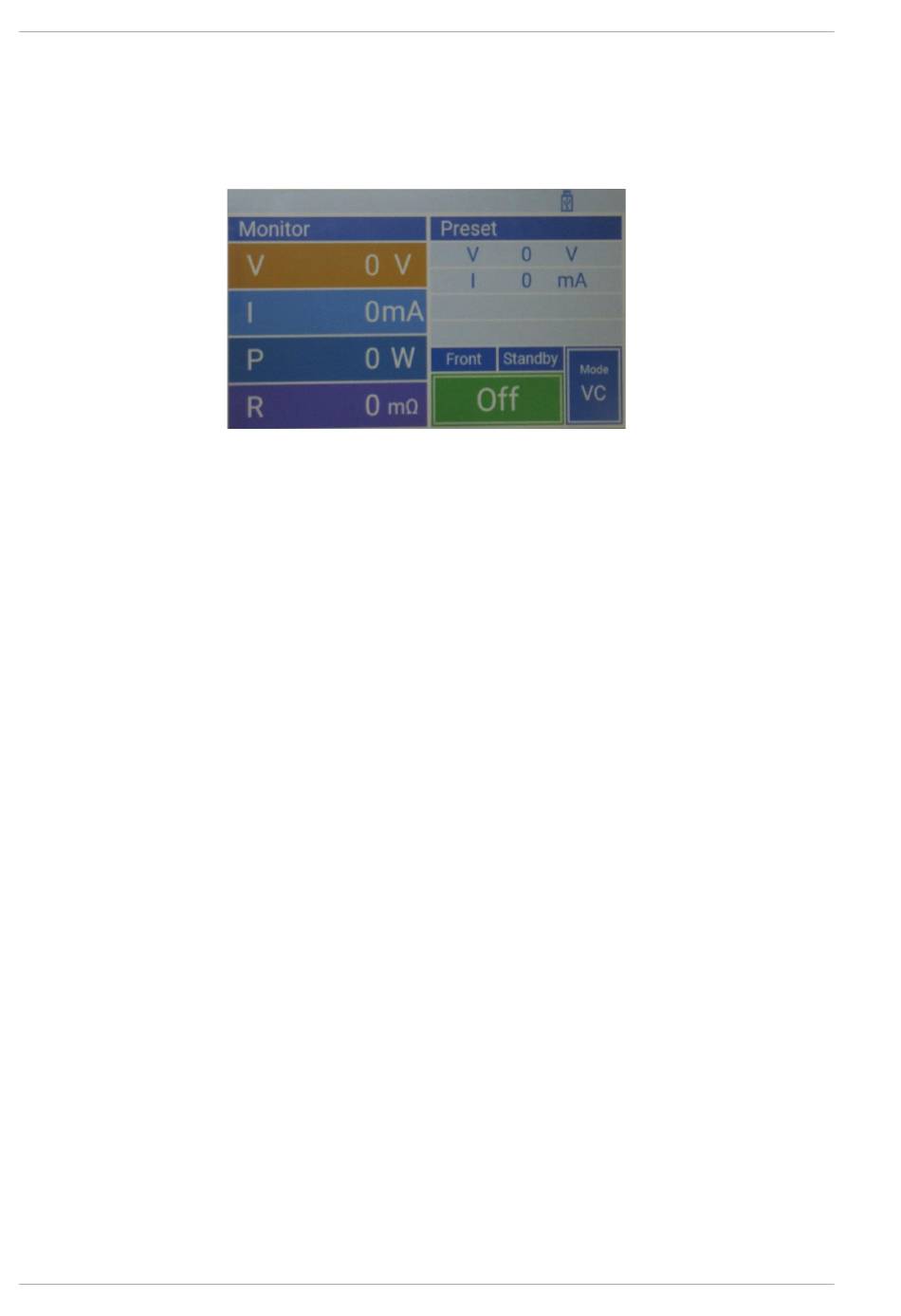

Schaltet man das Gerät ein, so gelangt man nach dem Hochfahren zur Hauptbenutzeroberfläche. Diese ist wie folgt
aufgebaut:

Am oberen Bildschirmrand findet man die Gerätebezeichnung.

Auf der linken Seite, unter der Überschrift „Monitor", findet man die aktuellen Messwerte des Geräteausgangs

Auf der rechten Seite, unter der Überschrift „Voreinstellung", findet man die aktuellen Setzwerte.

In der rechten unteren Ecke des Bildschirms findet man:
- Die aktuelle Bedienungsart des Gerätes (Front- oder Schnittstellenbedienung)
- Den Zustand des Ausgangs (Ruhezustand, Konstantstrom, Konstantspannung)
- Die „Standby" Schaltfläche mit den Zuständen „Aus" und „An"
- Den aktuellen Modus des Gerätes (UI, UIP, UIR, ...)
Durch Drücken auf den Setzwert der Spannung oder des Stroms, öffnet sich jeweils ein Nummernfeld, zur Eingabe der
gewünschten Spannung oder des Stroms.
Die Eingabe erfolgt wie folgt:

Gewünschten Wert auf dem Nummernfeld eingeben

Eingabe mit der Entertaste (Pfeil unten rechts) bestätigen

Korrigieren der Eingabe mit der Löschentaste (Pfeil oben rechts)

Verlassen des Nummernfelds, falls Wert nicht geändert werden soll, durch drücken außerhalb des Nummern-
feldes
Die Setzwerteingabe ist jederzeit auch über, die sich rechts neben dem Display befindlichen, Drehimpulsgeber mög-
lich.
Durch Drücken auf die „Standby" Schaltfläche, oder den Standby-Knopf rechts neben dem Display, wird der Geräte-
ausgang freigeschaltet und es stellen sich, je nach Last, die voreingestellten Setzwerte ein. Die aktuellen Messwerte
von Spannung, Strom, Leistung und Lastwiderstand werden links angezeigt.
Durch erneutes Drücken der „Standby" Schaltfläche, oder des Standby-Knopfes, wird der Geräteausgang wieder ge-
sperrt.
Durch Drücken der „Modus-Schaltfläche während des Betriebs, gelangt man zu den Graphen (siehe Kapitel 2.1).
M -
ODUS AUSWAHL
Durch Drücken der „Modus-Schaltfläche oder des oberen Drehimpulsgebers im Standby, erscheinen die verfügbaren
Modi am oberen Bildschirmrand. Diese können durch Anklicken ausgewählt werden. Alternativ kann durch Drehen des
oberen Drehimpulsgebers durch das Menü navigiert und durch drücken dessen die Auswahl bestätigt werden.
