Regler

REGLER
Die Software enthält drei digitale PID-Regler. Jeweils ein Regler ist dem UIR-, UIP- und dem PVsim-Modus zugeordnet.
Bei Bedarf können die Reglerparameter über das Universalinterface verändert werden.
S
R
TRUKTUR DER
EGELUNG IM

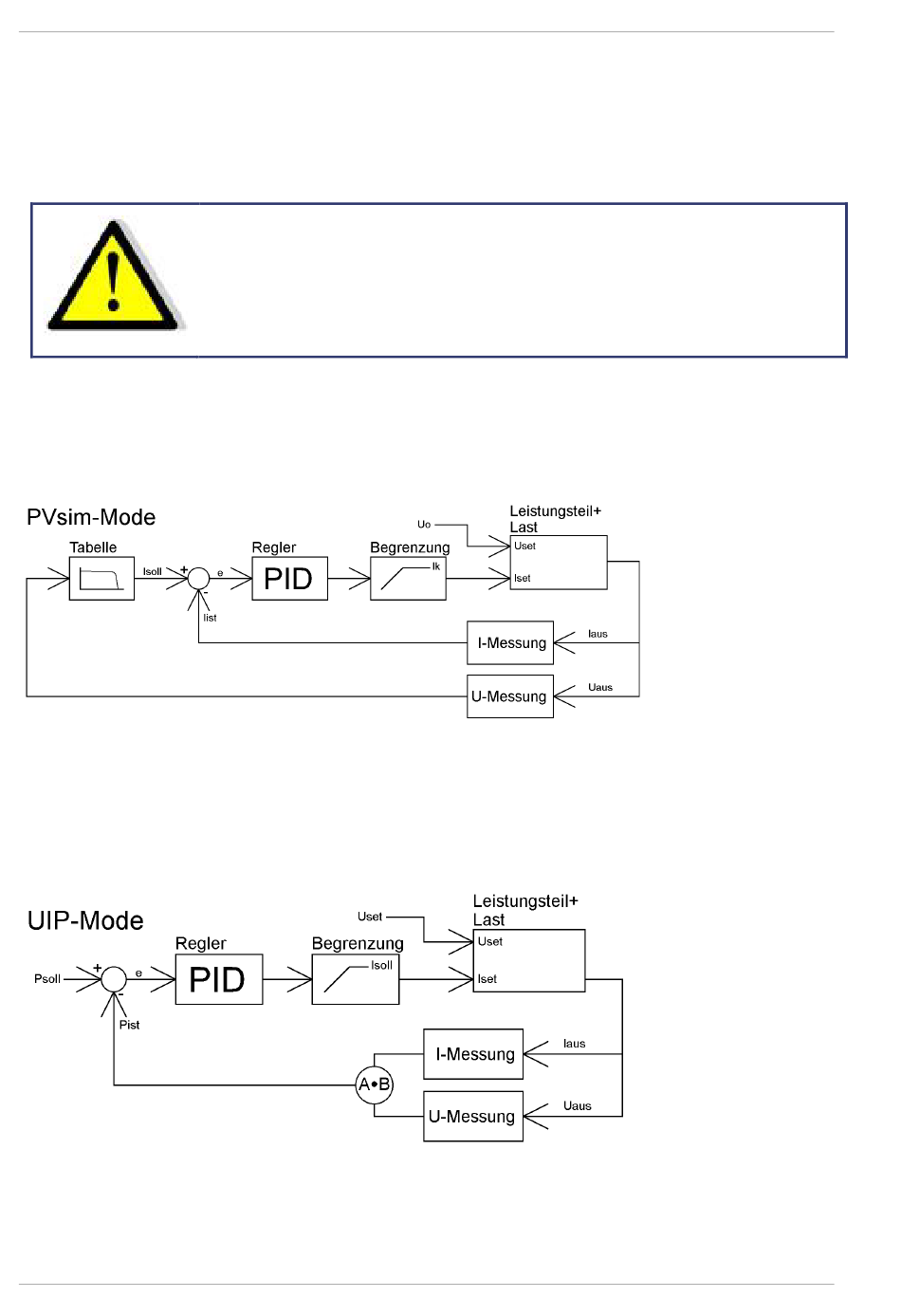

Aus der Ausgangsspannung wird mit einer Tabelle der Sollwert für den Strom ermittelt. Dieser liefert nach der Subtrak-
tion mit dem Istwert das Eingangssignal des PID-Reglers, der den Stromsollwert für das Leistungsteil ausgibt. Der Strom-
sollwert wird maximal auf den Kurzschlussstrom begrenzt. Der Spannungssollwert des Leistungsteils ist fest auf die
Leerlaufspannung der Tabelle eingestellt. Im PVsim-Modus wird der Strom geregelt, die Spannung wird fest vorgegeben.
S
R
TRUKTUR DER
EGELUNG IM
Die Ausgangsspannung wird mit dem Ausgangsstrom multipliziert und von dem Leistungssollwert subtrahiert. Dieses
Signal ist das Eingangssignal des PID-Reglers, der den Stromsollwert für das Leistungsteil ausgibt. Der Stromsollwert
wird maximal auf den Stromsollwert begrenzt. Der Spannungssollwert des Leistungsteils ist fest auf den Spannungssoll-
wert eingestellt. Im UIP-Modus wird der Strom geregelt, die Spannung wird fest vorgegeben.
60
Eine unsachgemäße Einstellung des Reglers kann zu Regler-
schwingungen führen, d ie u. U. angeschlossene Geräte zerstö-
ren!
PV
-M
SIM
ODUS UND
UIP-M
ODUS
U
-M
SER
ODUS
ET System electronic GmbH
