ET System LAB-HP Bedienungsanleitung Seite 65

Die Zwischenwerte zwischen den Stützpunkten werden bei
spiel). Nicht stetige Kennlinien oder Kennlinien, die einen negativen Verlauf simulieren werden zwar akzeptiert, das
Regelverhalten des Gerätes ist jedoch u. U. nicht vorhersehbar.

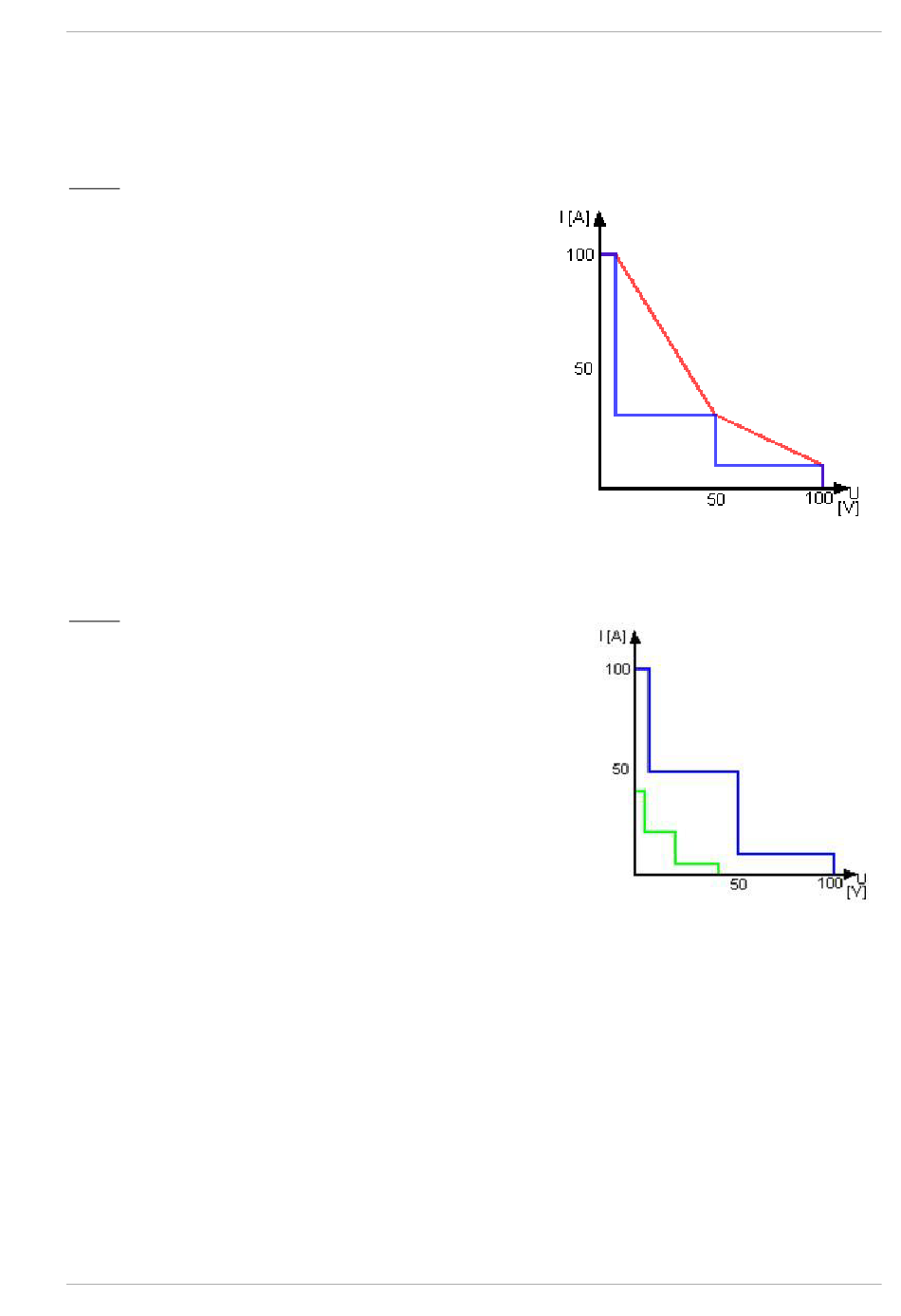

Beispiel:
; Kennlinie mit stufigen Zwischenwerten
; Mit diesem Script wird der blaue Kennlinienverlauf erzeugt
WAVE ; Start der Tabelle
100 10 ; 100 V 10 A
50 25 ; 50 V 25 A
10 100 ; 10 V 100 A
-WAVE ; Ende der Tabelle
RUN ; Ausgang freigeben
; Kennlinie mit linearen Zwischenwerten
; Mit diesem Script wird der rote
; Kennlinienverlauf erzeugt.
WAVE ; Start der Tabelle
100 10 ; 100 V 10 A
50 25 ; 50 V 25 A
10 100 ; 10 V 100 A
-WAVELIN ; Ende der Tabelle
RUN ; Ausgang freigeben
Wird nach die Ausgangspannung oder Ausgangstrom des Gerätes nachträglich verändert, behält die Kennlinie ihren
Verlauf bei. Die Werte werden jedoch auf den neuen Bereich gestreckt bzw. gestaucht.
Beispiel:
# Mit diesem Script wird zunächst eine blaue Kennlinie erzeugt
# Nach dem 10-Sekunden-Delay wird auf die grüne Kennlinie umgeschaltet:
WAVE # Start der Tabelle
100 10 # 100 V 10 A
50 50 # 50 V 50 A
10 100 # 10 V 100 A
-WAVE # Ende der Tabelle
U 100 # Ausgangsspannung 100 V
I 100 # Ausgangsstrom 100 A
USER # Kennlinie auswählen
RUN # Ausgang freigeben
DELAY 10000 # 10 Sekunden warten
U 50 # Ausgangsspannung 50 V
I 50 # Ausgangsstrom 50 A
ET System electronic GmbH
WAVELIN
linear interpoliert, bei
Script-Modus
WAVE
stufig (siehe Bei-
59
