Front-Bedienung TFT-Touch-Display
G -M
RAPH ENÜ
Im Graphen-Menü kann zwischen 2 unterschiedlichen Ansichten gewählt werden, welche den aktuellen Geräteausgang
abbilden. Durch Anklicken des Graphen, oder drücken des oberen Drehimpulsgebers, kann zwischen den Ansichten ge-
wechselt werden.
Unter den Graphen befinden sich links die Setzwerte, welche über die Drehimpulsgeber weiterhin verändert werden
können.
Rechts daneben befinden sich die aktuell gemessenen Ausgangswerte und eine „Standby-„Schaltfläche zum Freigeben
oder Sperren des Geräteausgangs.
Drückt man im Betrieb, während man sich auf der Hauptbenutzeroberfläche befindet, auf die „Modus-Schaltfläche oder
den oberen Drehimpulsgeber, so gelangt man ebenfalls ins Graphen-Menü.

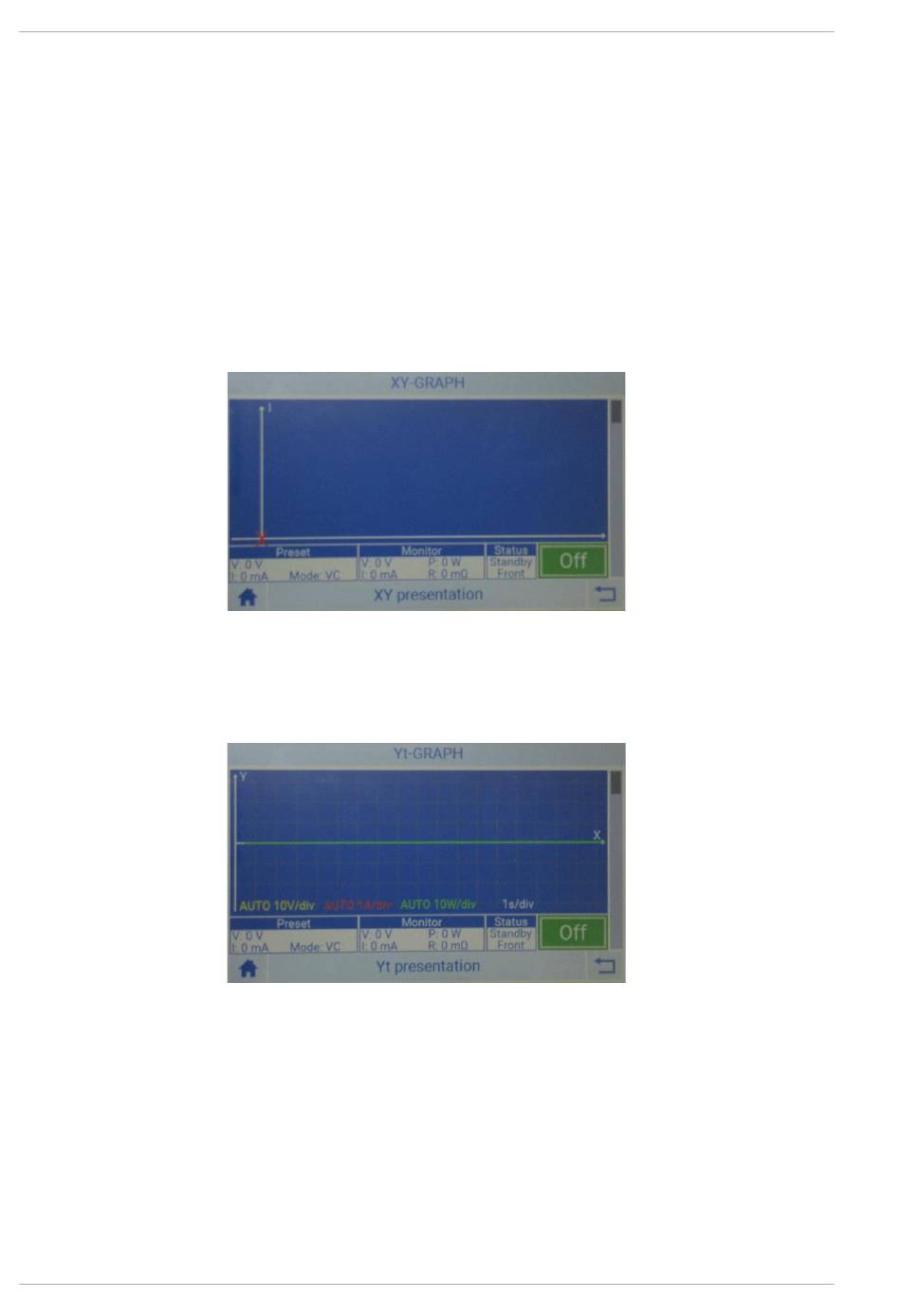

XY-Darstellung

In dieser Darstellung ist der Strom I auf der Y-Achse und die Spannung U auf der X-Achse aufgetragen. Der Rote Rahmen
bildet dabei die, durch die Setzwerte bestimmten, maximalen Grenzen ab. Ein rotes X-Symbol stellt den aktuellen Ar-
beitspunkt dar.

Yt-Darstellung

In dieser Darstellung ist der Strom I, die Spannung U und die Leistung P auf der Y-Achse und die Zeit t auf der X-Achse
aufgetragen. Die Auflösung stellt sich hier automatisch ein. Der Graph wird im Betrieb alle 0,5s aktualisiert und läuft
somit von rechts nach links. Im Standby wird die Aufnahme angehalten.
24 ET System electronic GmbH
