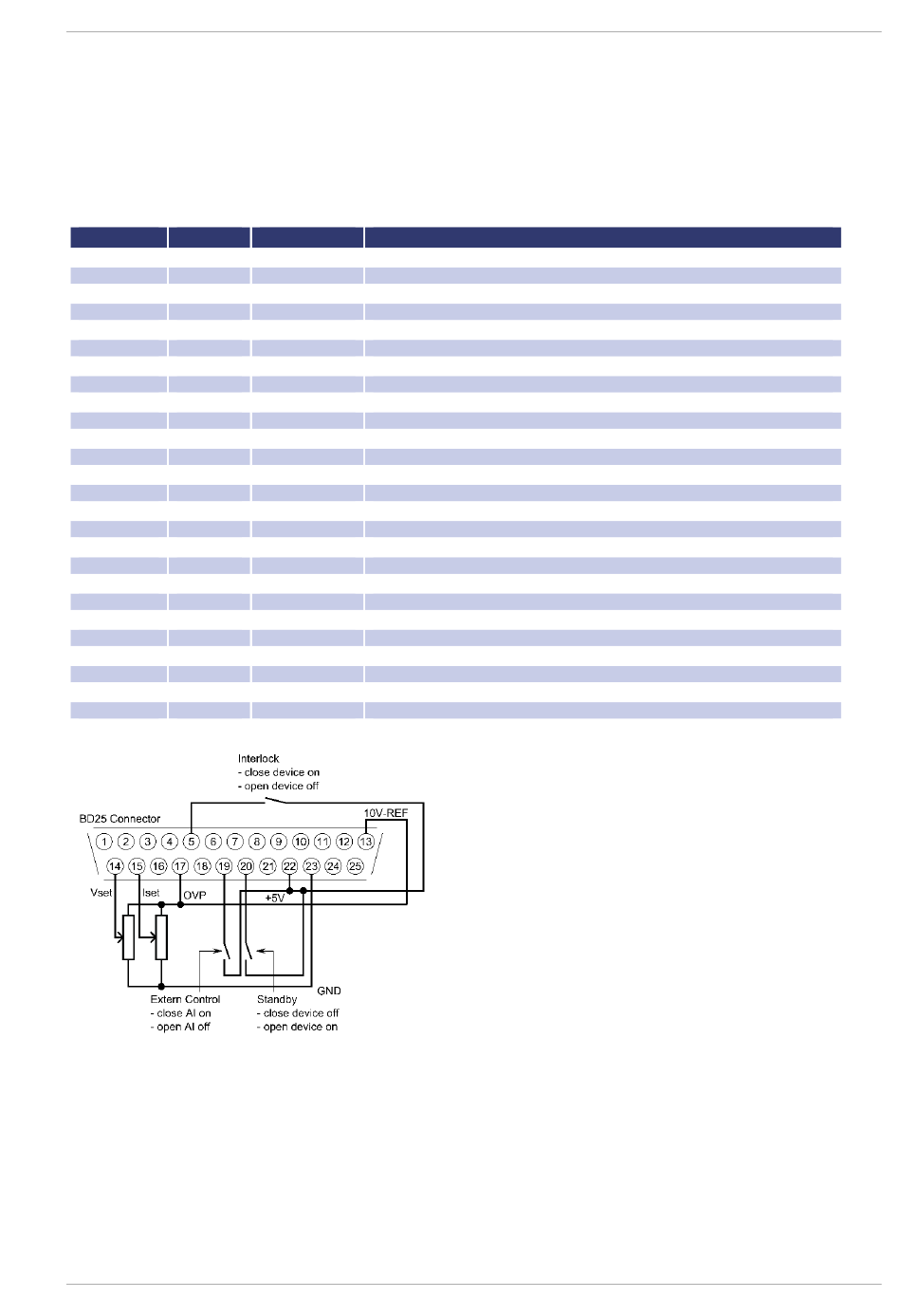

EXT. STEUERUNG: AI-SCHNITTSTELLE (OPTION)

Das Gerät kann mit dem analogen/digitalen In/Out über Steuersignale bedient werden.
S AI-S
TECKVERBINDUNG
Nr. (BD25) Dir
1 analog out
2 analog out
3 analog out
4 analog out
5 digital in
6 -nc-
7 digital out
8 analog out
9 gnd
10 digital out
11 gnd
12 -nc-
13 REF10
14 analog in
15 analog in
16 analog in
17 analog in
18 analog in
19 digital in
20 digital in
21 analog out
22 pwr
23 gnd
24 digital out
25 gnd
26 -nc-
Sämtliche digitalen Ausgänge sind OC-Ausgänge mit einem Pullup-Widerstand nach + 5 V. Alle analogen Ein- und Aus-
gänge können im 0 - 5 V oder im 0 - 10 V-Modus betrieben werden.
A
NALOGEINGANG
An den Analogeingängen werden die Sollwerte in Form einer Gleichspannung (0 - 5 V oder 0 - 10 V) eingestellt. Welcher
Spannungsbereich verwendet wird, kann im Konfigurationsmenü gewählt werden. Damit alle Änderungen übernom-
men werden, muss das Gerät nach dem Umschalten des Spannungsbereiches neu gestartet werden.
ET System electronic GmbH
CHNITTSTELLE
Bezeichnung
U Monitor Sollwert U
mon
I Monitor Sollwert I
mon
P Monitor Istwert P
mon
OVP Monitor Istwert OVP
mon
Soft-Interlock Interlockfunktion (Achtung: Interlock entspricht nicht den Maschinenrichtlinien)
- -
CV signalisiert „Const. Voltage"-Modus
U Monitor Ausgangsspannung
istmon
GND -
Standby signalisiert Standby
GND -
- -
10 V-V Ausgang 10 V-Referenzspannung
ref
U Sollwert U
set
I Sollwert I
set
In 2 -
OVP Sollwert OVP
set
In 4 -
Ext. Control aktiviert auf Analogsteuerung
Standby aktiviert Standby
I Monitor Ausgangsstrom
istmon
+ 5 V Ausgang 5 V-Versorgungsspannung
GND -
Error signalisiert Abschaltung durch OVP
GND -
- -
