Um das Anzeigeteil und die Messsonde wieder von dem Geräteträger zu trennen, ver-
fahren Sie bitte in umgekehrter Reihenfolge. Beim Entfernen des Anzeigeteils ist dabei
die Arretierung (siehe Abb. 22) nach unten zu bewegen.

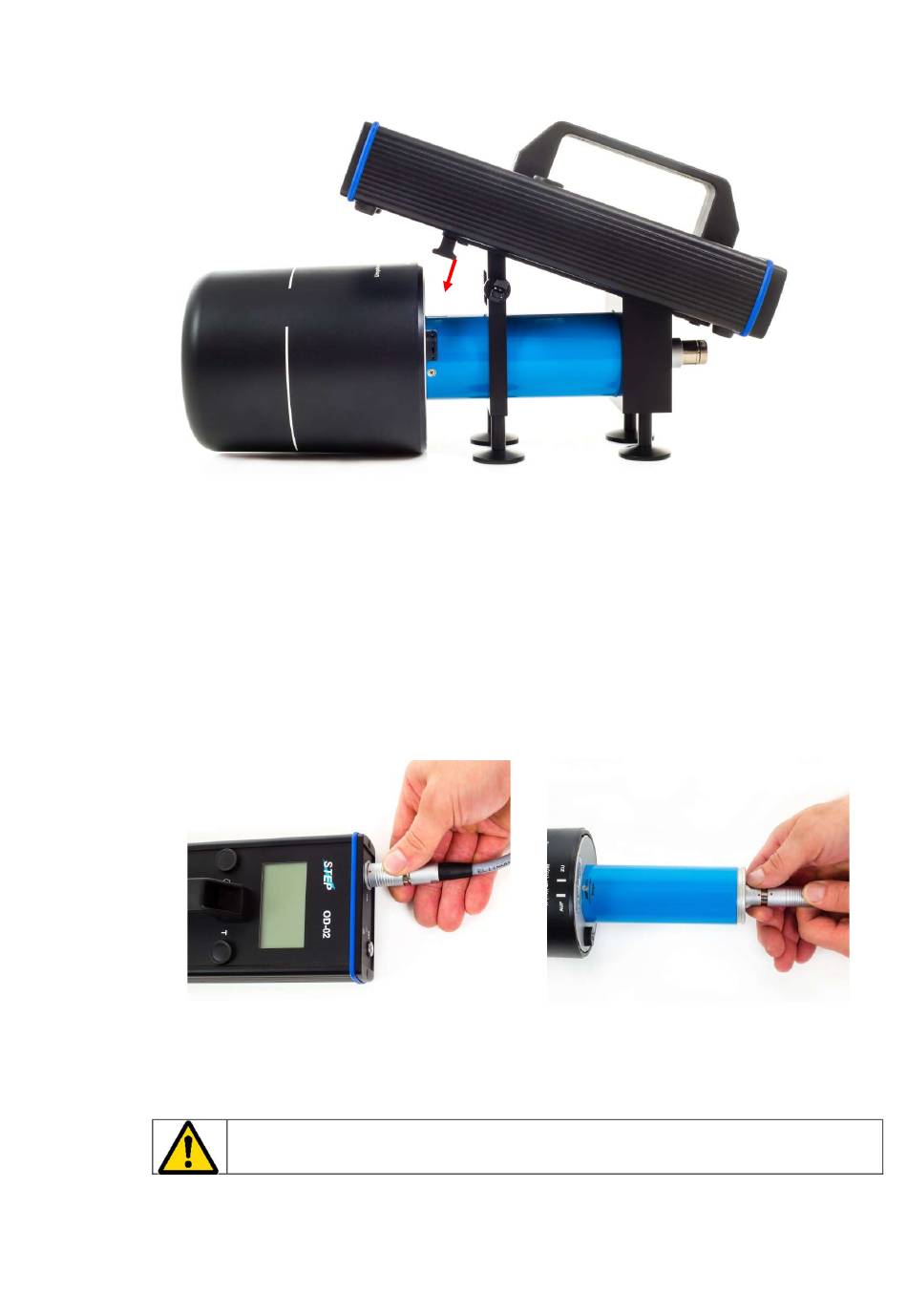

Abb. 22) Entriegelung des Anzeigeteils am Geräteträger.
Das Lösen der Steckverbindung zwischen Sondenkabel und Anzeigeteil erfolgt, indem
man mit Daumen und Zeigefinger das gerippte Teil des Steckers fasst und durch Zug von
der Buchse trennt (siehe Abb. 23a).
Zum Lösen der Steckverbindung zwischen Sondenkabel und Messsonde muss während
des Abziehens der Stecker an der Sonde (bitte am gerippten Teil) nach hinten geschoben
werden (Abb. 23b).
Beim Verbinden und Trennen dürfen die Stecker nicht verdreht werden.
a)
Abb. 23) Lösen der Steckverbinder Messsondenkabel.
Messsonde und Anzeigeteil dürfen nur im ausgeschalteten Zustand ge-
trennt werden! Stecker beim Entfernen nicht verdrehen.
