Beschreibung; Aufbau Des Ejektors - schmalz SCPi Kurz- Betriebsanleitung

2 B
ESCHREIBUNG

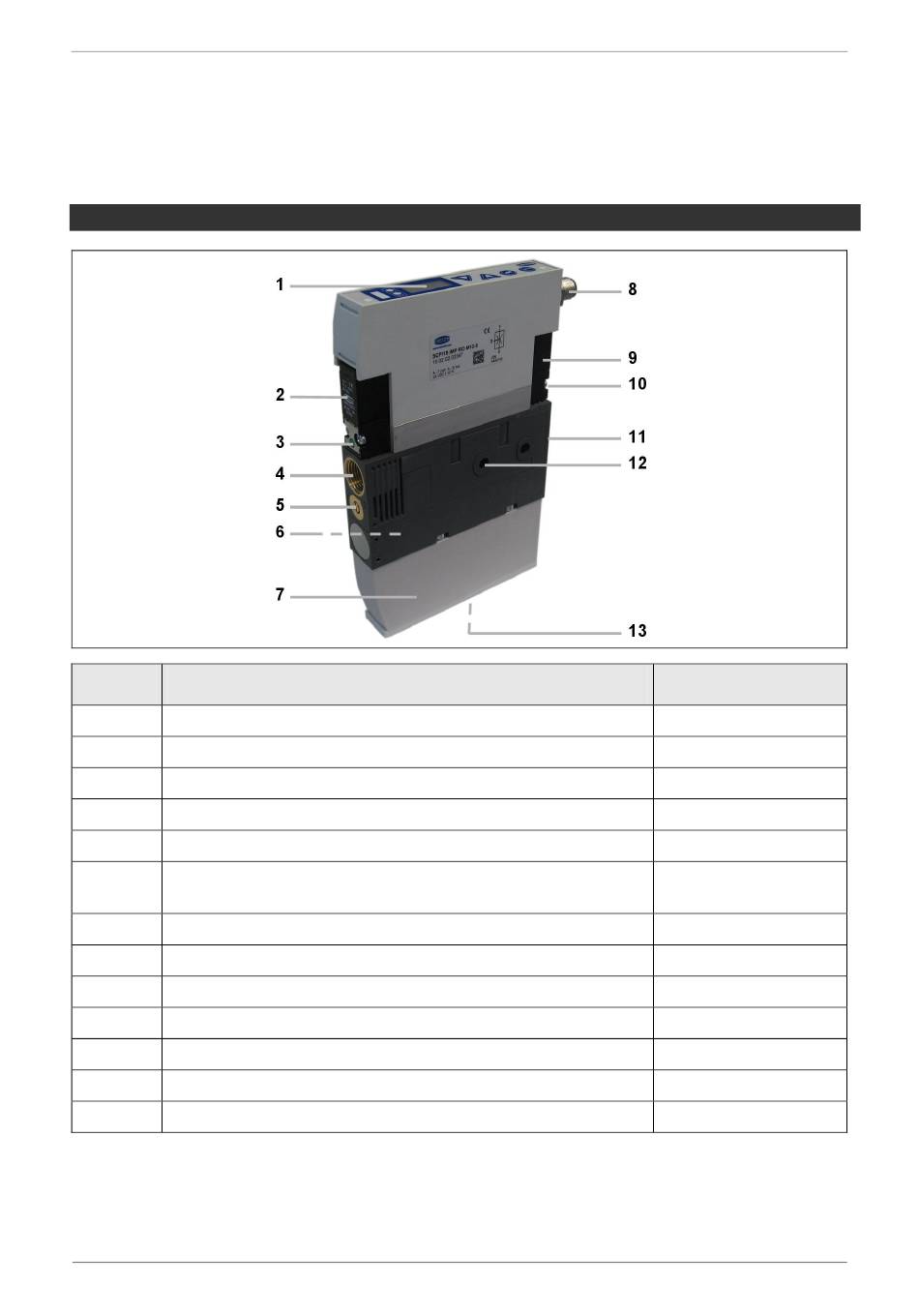

Aufbau des Ejektors

Position Beschreibung
1 Bedien- und Anzeigeelement
Ventil „Abblasen"
2
Handbetätigung Ventil „Abblasen"
3
Vakuumanschluss G3/8"
4
5 Drosselschraube für Abblasvolumenstrom
Optional integriertes Powerabblasmodul für
6
maximalen Abblasvolumenstrom (SMPi)
7 Schalldämpfer
8 Elektrischer Anschlussstecker M12 5-polig bzw. M12 8-polig
Ventil „Saugen"
9
Handbetätigung Ventil „Saugen"
10
Druckluftanschluss G1/4"
11
12 Ejektorbefestigung
13 Befestigungsschraube für Schalldämpfer
1)
Ventil „Abblasen":
Alle Ejektorvarianten NC-Funktion (mit NO-Pilotventil)
2)
Ventil „Saugen":
Ejektorvariante NO: NC-Pilotventil
Ejektorvariante NC: NO-Pilotventil
Ejektorvariante IMP: Impuls-Pilotventil
3)
Handbetätigung Ventil „Saugen" nur bei Ejektorvarianten NO und NC vorhanden.
All manuals and user guides at all-guides.com
S SCP
C H MA L Z
1)
2)
3)
DE - 3
/ SMP
I I
max. Anzugsmoment
0,75 Nm
10 Nm
handfest
0,75 Nm
10 Nm
6 Nm
1 Nm
