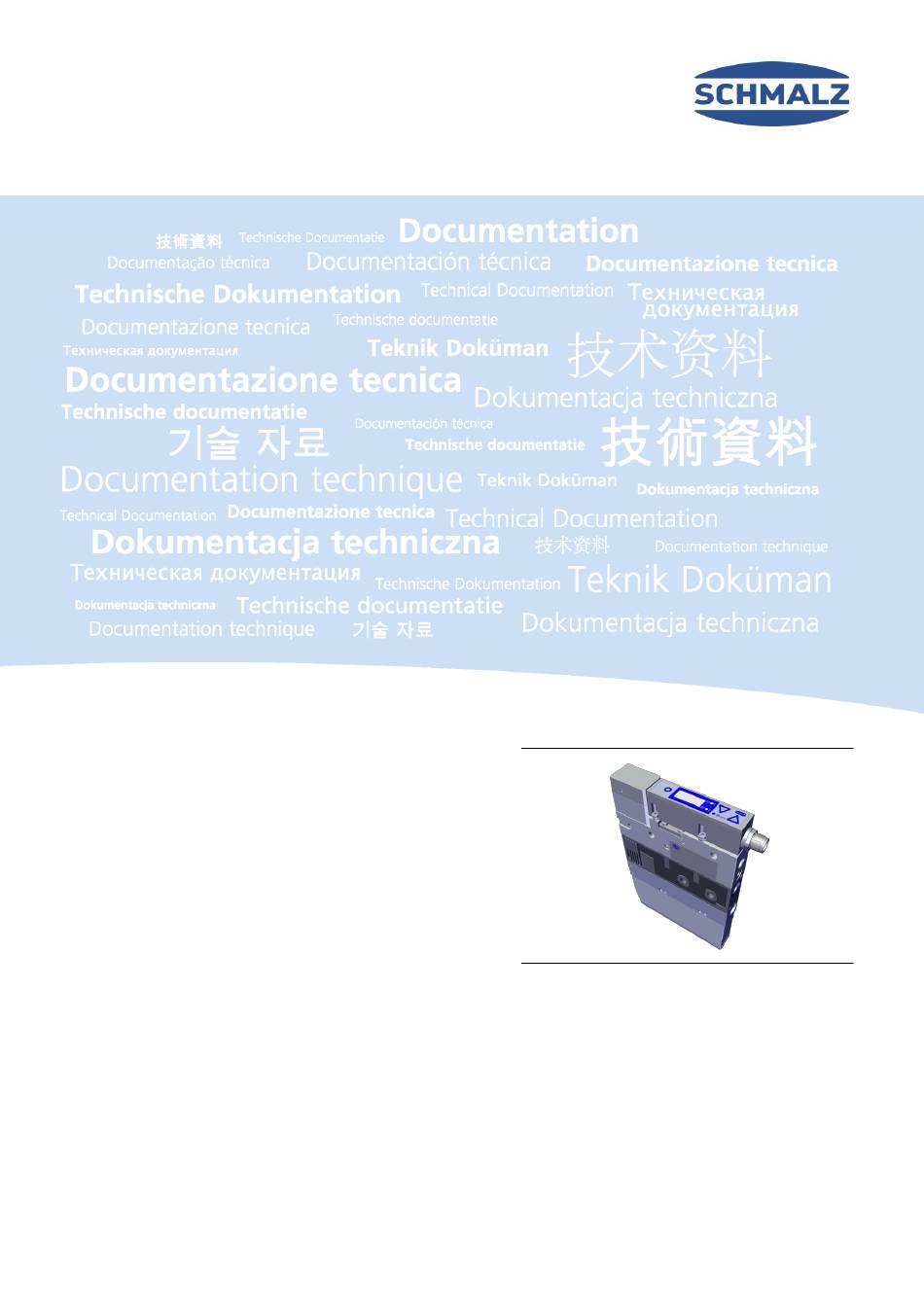

Ejektor SCPi
Wartungsanleitung
WWW.SCHMALZ.COM
DE · 30.30.01.02074 · 00 · 06/19

Werbung

loading

Verwandte Anleitungen für schmalz SCPi

Inhaltszusammenfassung für schmalz SCPi

  • Seite 1 Ejektor SCPi Wartungsanleitung WWW.SCHMALZ.COM DE · 30.30.01.02074 · 00 · 06/19...
  • Seite 2 © J. Schmalz GmbH, 06/19 Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma J.
  • Seite 3 2. Zweite auszuführende Handlung. Gewährleistung WICHTIG! Gewährleistung kann von Schmalz nur dann übernommen werden, wenn der Ejektor entsprechend der zugehörigen Betriebsanleitung installiert und benutzt wurde. Bei unsachgemäßer Behandlung oder bei Gewaltanwendung entfällt jeglicher Gewährleistungs- und Haftungsanspruch. Schäden und Mängel, die durch ungenügende Wartung und Reinigung, durch unsachgemäße Eingrif- fe, Instandsetzungsarbeiten bzw.
  • Seite 4 Sicherheit Sicherheit Wartungsarbeiten dürfen nur von qualifizierten Fachkräften durchgeführt werden. WARNUNG Verletzungsgefahr durch unsachgemäße Wartung oder Störungsbehebung Nach jeder Wartung oder Störungsbehebung die ordnungsgemäße Funktionsweise des Produkts, insbesondere der Sicherheitseinrichtungen, prüfen. HINWEIS Unsachgemäße Wartung Schäden am Ejektor! Vor jeder Wartung Versorgungsspannung ausschalten. Vor Wiedereinschalten sichern.
  • Seite 5 Druckluftanschluss 1A (Abblasen) Druckluftanschluss 1 (Saugen) Bypass Abluft Typenschild 2 Vakuum-Anschluss Schalldämpfer wechseln Durch diese Anleitung erhalten Sie alle erforderlichen Informationen um an einem SCPi einen Schall- dämpfer zu wechseln. 4.1 Zubehör, Verschleißteil-Set Artikelnummer Bezeichnung Beschreibung 10.02.02.03381 SD 111x21x45 SMPi/SCPi Schalldämpfer (quaderförmig) SD 111x21x45...

  • Seite 6: Schalldämpfer Demontieren

    Schalldämpfer demontieren 4.2 Schalldämpfer demontieren  Der Ejektor ist von der Druckluftversorgung und der Stromversorgung getrennt.  Im Vakuum- und Druckluftsystem herrscht Atmosphärendruck. 1. Befestigungsschraube lösen 2. Deckel und Schalldämpfer nach unten wegziehen 3 mm 6 / 9 DE · 30.30.01.02074 · 00 · 06/19...
  • Seite 7 Schalldämpfer montieren 4.3 Schalldämpfer montieren 1. Neues Schalldämpfer- element auf Ejektorgrund- körper stecken 2. Befestigungsschraube an- ziehen (0,4 Nm Anzugsmoment) = 0,4 Nm DE · 30.30.01.02074 · 00 · 06/19 7 / 9...
  • Seite 8 SCPi an die Druckluft- und die Stromversorgung anschließen SCPi an die Druckluft- und die Stromversorgung anschließen WARNUNG Der Schalldämpfer ist nicht mit der Befestigungsschraube gesichert. Durch eine Versorgung mit Druckluft werden einzelne Bauteile beschleunigt und fliegen umher. Durch diese besteht Verletzungsgefahr.
