21.05.2021
Technische Änderungen und Irrtümer vorbehalten. / Technical changes and errors excepted.
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Service: +49 (0) 7033 / 30945-250
Physikalische Adressen Filter
Fig. 2
Programmier-LED
Programmier-LED
Installation
Montageort und Vorbereitung
• Installation nur in trockener Umgebung. Gerät vor Feuchtigkeit, Schmutz und Beschädigung
schützen
• Die Zugänglichkeit zum Gerät muss aus Gründen der Bedienbarkeit und Inspektion stets gewähr-
leistet sein
• Das Gehäuse des Geräts darf nicht geöffnet werden
• Zur Montage ein geeignetes Werkzeug nach IEC60715 verwenden
• Installation nur auf geeigneter DIN-Hutschiene (TH35). Stromführende Teile müssen vollständig
abgedeckt werden. Die Abdeckung darf nicht ohne Hilfe eines Werkzeugs zu entfernen sein. Der
Berührschutz muss durch den Schaltschrank gewährleistet sein
Anschluss

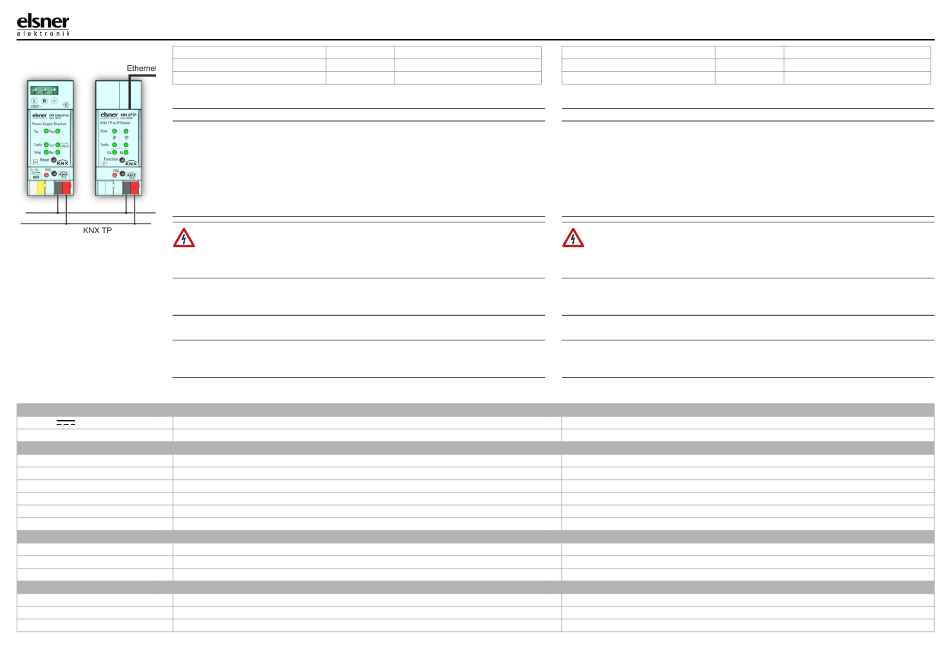

DE Anschlusschema
EN Wiring diagram
• Nicht an 230 V anschließen.
Die KNX-Buslinie, wie für alle üblichen KNX-Anschlüsse, mit abisoliertem KNX-Buskabel und KNX-
TP-Klemme anschließen. Beim Anschließen nicht die elektrische Isolationen beschädigen
Wartung
Das Gerät ist wartungsfrei. Wenn nötig, das Gerät mit einem trockenen Tuch reinigen
Entsorgung
Das Gerät muss nach dem Gebrauch entsprechend den gesetzlichen Vorschriften entsorgt bzw. der
Wiederverwertung zugeführt werden. Nicht über den Hausmüll entsorgen!
Technische Daten
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
Versorgung:
21...30 V
SELV
Eingangsspannung
< 20 mA
Stromverbrauch
Gehäuse:
RAL 9018
Kunststoffgehäuse PA66, Gehäusefarbe weiß
90 mm × 36 mm × 71 mm
Maße (H × B × T), 2 TE zu je 18 mm
(TH35)
Montage (IEC60715) 35 mm-Schiene (DIN)
Ø 0.6...0.8 mm
KNX Bus-Anschluss KNX-TP-Klemme (rot/schwarz), schraubenlos, für einadriges Kabel
IP-Anschluss Ethernet-Buchse (RJ45) für 100 Mbit und 10 Mbit BaseT, IEEE 802.3 Netzwerke
68 g
Gewicht
Umgebungsbedingungen:
-5...+45 °C
Arbeitstemperatur
-20...+60 °C
Lagertemperatur
5...93 %
Umgebende Feuchte (nicht kondensierend)
Elektrische Sicherheit:
2
Verschmutzungsgrad (IEC60664)
III
Schutzklasse (IEC61140)
II
Überspannungskategorie (IEC60664)
[off]
rot
rot (blinkend)
GEFAHR!
Elektrische Spannung!
Das Gerät wird vom KNX-Bus versorgt und benötigt keine zusätzliche externe
Stromversorgung.
Haupt-/Nebenl. unterschiedlich
Physical Address routing
Programmier-Modus an
Programming LED
Keine IP-Verbindung
Programming LED
Installation
Installation location and preparation
• Installation only in dry locations. Protect the device from moisture, dirt and damage
• Accessibility of the device for operation and visual inspection must be provided
• The housing of the device must not be opened
• For mounting use an appropriate equipment according to IEC60715
• Installation only on a 35 mm DIN rail (TH35). Terminals and metal parts under current must be
completely covered. It must be not possible to remove the cover without aid of a tool. Contact pro-
tection must be provided through the control cabinet
Connection
• Do not connect to 230 V.
Connect the KNX bus line as for common KNX bus connections with a KNX bus cable, to be stripped
and plugged into the KNX TP connector. Do not damage electrical insulations when connecting
Maintenance
The device needs no maintenance. If necessary, the device can be cleaned with a dry cloth
Disposal
After use, the device must be disposed of or recycled in accordance with the legal regulations. Do
not dispose of it with the household waste!
Technical data
The product conforms to the conditions of the EU Directives.
Power input:
Power supply
Current consumption
Housing:
Plastic PA66 housing, Housing colour white
Dimensions (H × W × D), 2 modules at 18 mm
Mounting (IEC60715) 35 mm top-hat rail
KNX bus connection KNX TP connector (red/black), screwless, for single-core cable
IP connector Ethernet (RJ45, female) for 100 Mbit and 10 Mbit BaseT, IEEE 802.3 networks
Weight
Environmental conditions:
Operating temperature
Storage temperature
Ambient humidity (non-condensing)
Electrical safety:
Pollution degree (IEC60664)
Protection class (IEC61140)
Overvoltage category (IEC60664)
[off]
red
red (blinking)
CAUTION!
Live voltage!
The device is supplied by the KNX bus and does not require any additional external power
supply.
Main line / subline different
Programming Mode active
No IP connection
