Procédez au raccordement du produit au
moyen d'une prise fixe et d'un séparateur
électrique avec un intervalle de coupure
d'au moins 3 mm (par ex. fusible ou inter-
rupteur).
1. Retirez la fiche de secteur du câble de raccordement
au secteur.
2. Montez une boîte de dérivation adaptée.
3. Reliez le câble de raccordement au secteur et le câble
de l'installation domestique dans la boîte de dérivation.
4. N'oubliez pas qu'il sera nécessaire de raccorder les
gaz de combustion à une installation du système ven-
touse indépendante de l'air ambiant. (→ page 87)
5.9.5 Raccordement du régulateur
1. Connectez les câbles. (→ page 88)
2. Reportez-vous au schéma électrique. (→ page 136)
Condition: Régulateur sur eBUS
▶
Branchez le régulateur sur le raccordement BUS.
▶
Shuntez le raccordement 24 V = RT (X100) en l'absence
de shunt.
Condition: Régulateur basse tension (24 V)
▶
Retirez le shunt et branchez le régulateur sur le raccor-
dement 24 V = RT (X100).
Condition: Thermostat de sécurité pour chauffage au sol
▶
Retirez le shunt et branchez le thermostat de sécurité sur
le raccord Burner off.
3. Faites passer le paramètre D.018 du régulateur de cir-
cuits multiples de ECO (fonctionnement intermittent de
la pompe) à Permanent (fonctionnement permanent
de la pompe). (→ page 99)

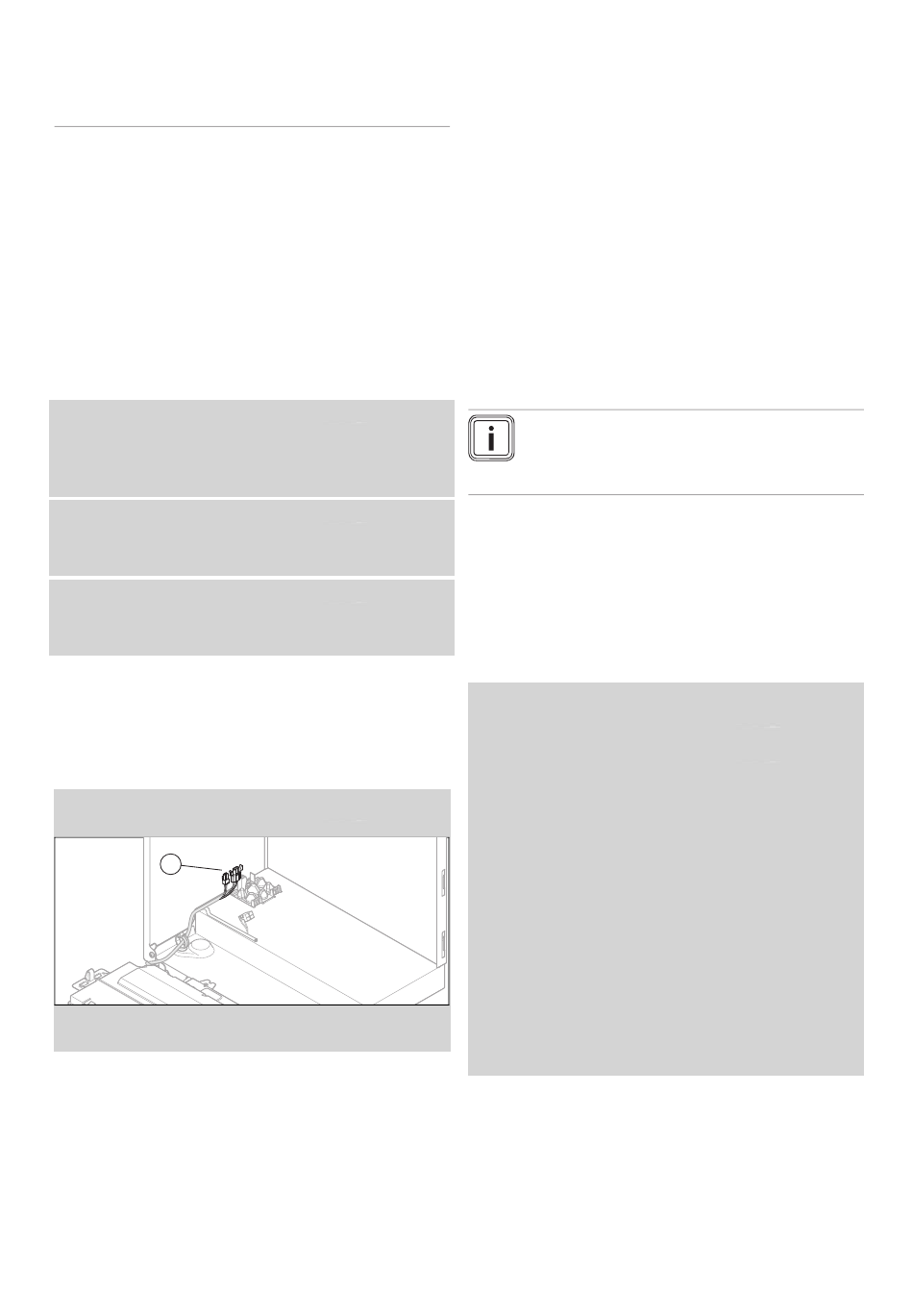

5.9.6 Raccordement du ballon d'eau chaude
sanitaire
Validité: Produit sans production d'eau chaude sanitaire intégrée
1
▶
Raccordez le ballon d'eau chaude sanitaire aux connec-
teurs mâles (1).
90
5.9.7 Installation du «
modulbox », du module multifonction et
des composants supplémentaires
1. Installez le « modulbox » du module multifonction (cir-
cuit imprimé en option) dans le produit (→ notice d'ins-
tallation du « modulbox »).
2. Raccordez le module multifonction au circuit imprimé
du produit (→ notice d'installation du « modulbox »).
3. Raccordez les composants supplémentaires au
module multifonction (→ notice d'installation du
Modulbox).
4. Configurez la fonction souhaitée via les codes diagnos-
tic. (→ page 99)
5.9.8 Installer l'unité de communication
▶
Installez l'unité de communication (→ notice d'installation
de l'unité de communication).
5.9.9 Utilisation du relais additionnel
Remarque
Le raccordement Opt. (connecteur mâle de cou-
leur grise) sur le circuit imprimé n'est pas dispo-
nible sur tous les produits.
1. Branchez un composant supplémentaire directement
sur le relais additionnel intégré du circuit imprimé en
utilisant le raccordement Opt. (connecteur mâle gris).
2. Connectez les câbles. (→ page 88)
3. Pour mettre en service le composant raccordé, sé-
lectionnez-le par le biais du code diagnostic D.026.
(→ page 91)
5.9.10 Installation de la pompe de circulation
Validité: Produit avec production d'eau chaude sanitaire intégrée OU Pro-
duit raccordé à un ballon d'eau chaude sanitaire
Condition: Régulateur raccordé
▶
Connectez les câbles. (→ page 88)
▶
En présence d'un emplacement X13, reliez le câble de
raccordement 230 V au connecteur mâle de l'emplace-
ment X13, puis branchez le connecteur mâle à cet em-
placement.
▶
Si l'éventuel emplacement X13 est déjà occupé, bran-
chez la pompe de recirculation à l'emplacement X16.
▶
Si l'éventuel emplacement X13 et l'emplacement X16
sont déjà occupés, branchez la pompe de recirculation
sur le module multifonction (circuit imprimé en option).
(→ page 90)
▶
Reliez le câble de raccordement de la touche externe
aux bornes 1 (OT ) et 6 (FB) du connecteur bord de carte
X41 fourni avec le régulateur.
▶
Branchez le connecteur encartable à l'emplacement X41
du circuit imprimé.
