Hinweise zur Dokumentation

▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
Diese Anleitung gilt ausschließlich für folgende Produkte:
Produkt - Artikelnummer
VC 10CS/1-5 (N-CH)
VC 15CS/1-5 (N-CH)
VC 20CS/1-5 (N-CH)
VC 25CS/1-5 (N-CH)
VC 30CS/1-5 (N-CH)
VC 35CS/1-5 (N-CH)
VCW 26CS/1-5 (N-CH)
Folgende Produkte können auf Flüssiggasbetrieb umgestellt
werden:
Produkt - Artikelnummer
VC 10CS/1-5 (N-CH)
VC 15CS/1-5 (N-CH)
VC 20CS/1-5 (N-CH)
VC 25CS/1-5 (N-CH)
VC 30CS/1-5 (N-CH)
VCW 26CS/1-5 (N-CH)
3

Produktbeschreibung

3.1 Sitherm Pro™-Technologie
Die intelligente Verbrennungsregelung basiert auf der adapti-
ven Siemens Sitherm Pro™-Verbrennungsoptimierung.
8
3.2
Gültigkeit: VC 10CS/1-5 (N-CH) ODER VC 15CS/1-5 (N-CH) ODER
VC 20CS/1-5 (N-CH) ODER VC 25CS/1-5 (N-CH) ODER VC 30CS/1-5 (N-
CH) ODER VC 35CS/1-5 (N-CH)
0010024634
0010024635
0010024636
0010024637
0010024638
14
0010024639
0010024640
13
12
0010024634
11
0010024635
0010024636
10
0010024637
9
0010024638
0010024640
8
7
6
1 Anschluss für Luft-
Abgas-Führung
2 Abgas-Messstutzen
3 Sicherheitstemperatur-
begrenzer
4 Ausdehnungsgefäß
5 Schaltkasten
6 Hydraulikblock
7 Gebläse

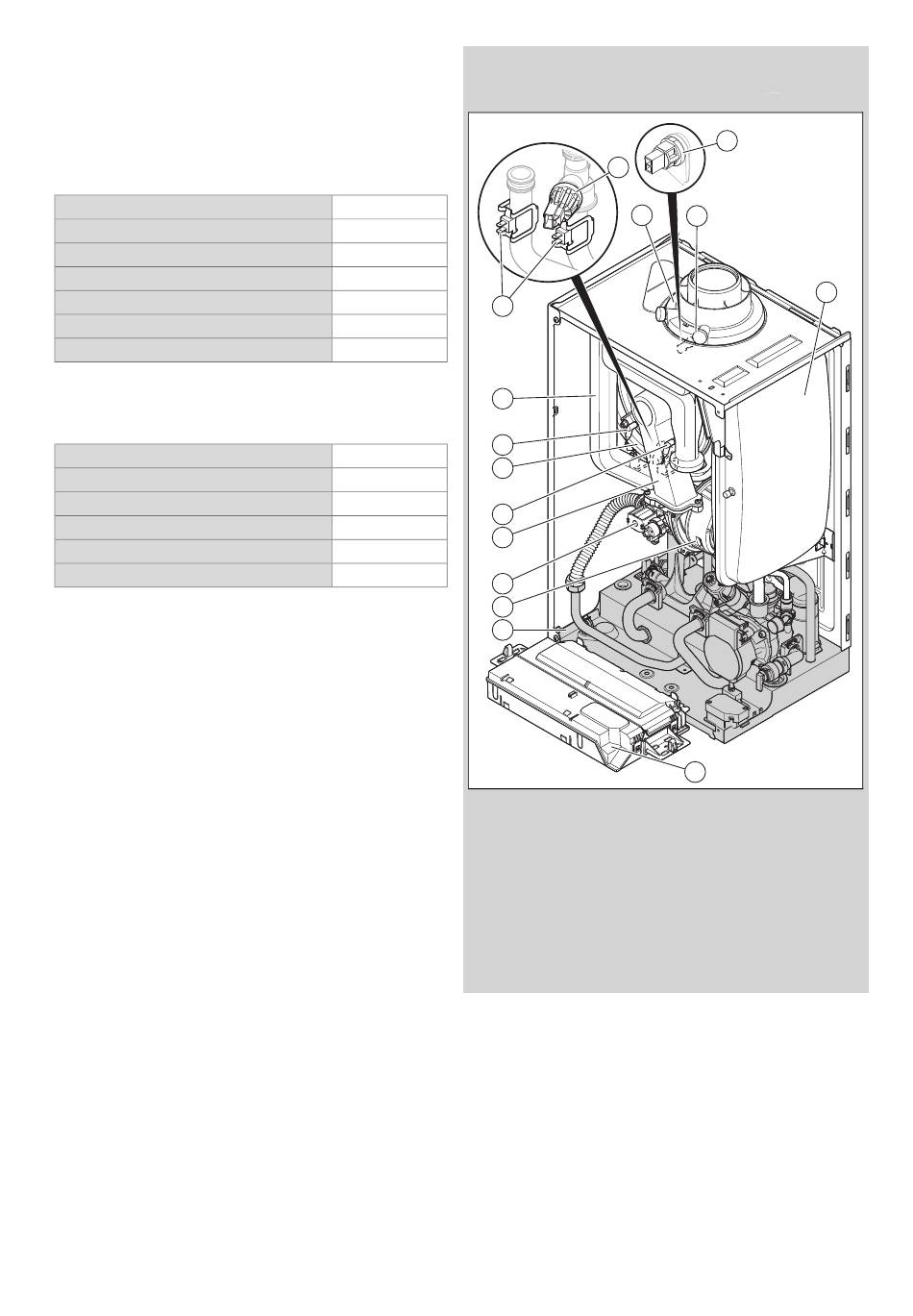

Aufbau des Produkts

15
1
2
5
8
9
10
11
12
13
14
15
Installations- und Wartungsanleitung 0020282298_02
3
4
Gasarmatur
Thermo-Kompaktmodul
Regelungselektrode
Wärmetauscher
Zündelektrode
Luftansaugrohr
Temperatursensor
Wasserdrucksensor
