Steckfittings Tectite und Tectite 316
2.4 Verarbeitungshinweise
2.4.1 Montage
Vorbemerkungen
Das Tectite System wurde für einfache und effi-
ziente Installation entwickelt.
Die Verbindungstechnik ist identisch für alle Tectite
Fittings und nutzbare Rohrqualitäten im Abmess-
ungsbereich 12 bis 28 mm. Ausnahmen werden in
den nachfolgenden Montageanweisungen genau
beschrieben.
Bitte nehmen Sie den Fitting erst zum Einbau aus
seiner Verpackung, damit er nicht verschmutzt oder
der O-Ring beschädigt wird.
Vorbereitung
Vorgesehene Verbindungsstelle der Rohre auf
Oberflächenschäden und Verunreinigungen über-
prüfen. Keine zusätzlichen Fette oder Dichtmittel
auftragen!

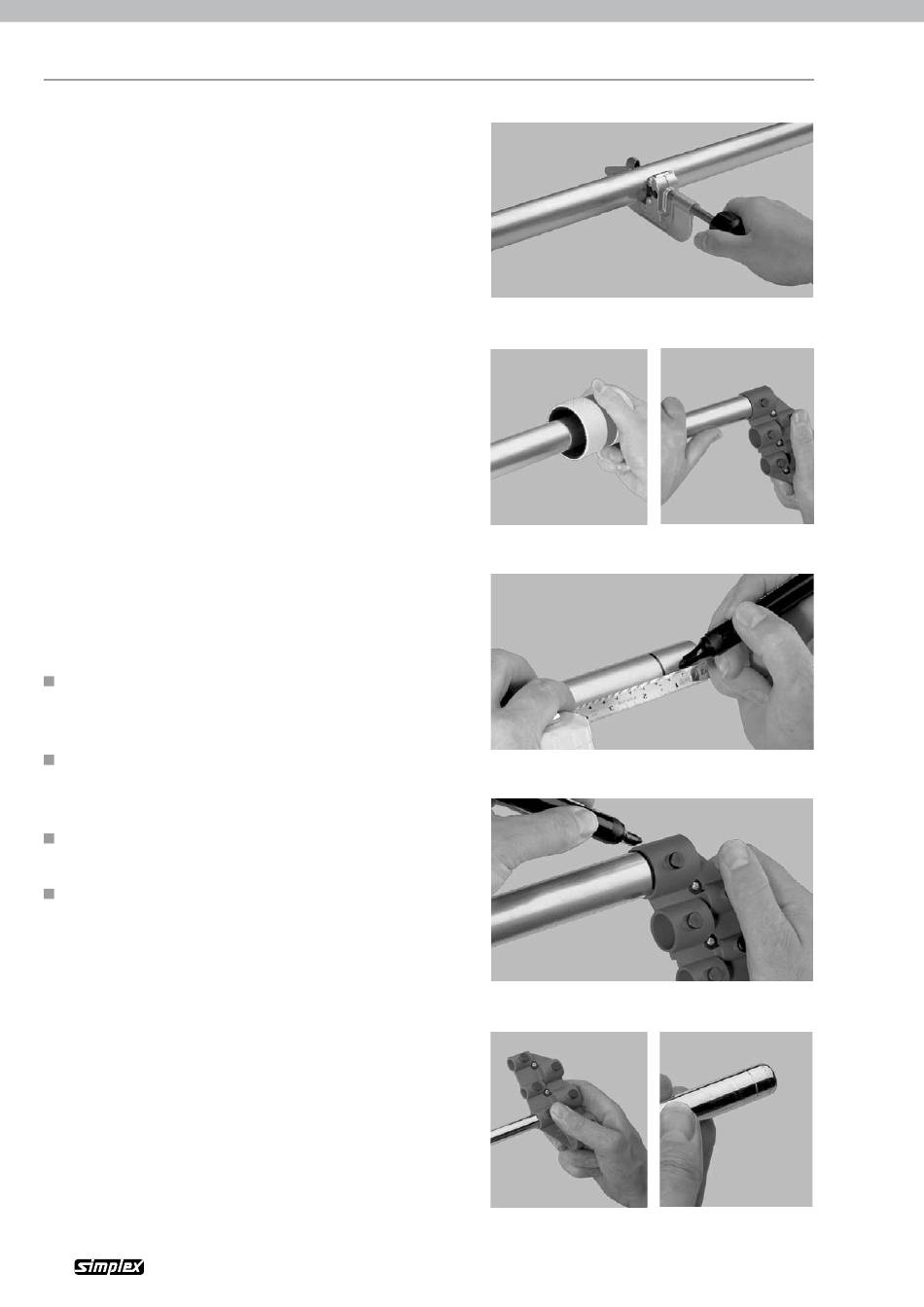

Das Rohr muss rechtwinklig mit einem geeig-
neten Rohrabschneider oder einer feinzahnigen
Säge getrennt werden (Abb. 1).
Das Rohrende ist innen und außen zu entgraten.
Dabei ist darauf zu achten, dass alle Restspäne
entfernt werden (Abb. 2+3).
Markieren Sie die entsprechende Einschublänge
auf dem Rohr (Abb. 4+5).
Werden Tectite Fittings mit verchromtem Kupfer-
rohr eingesetzt, muss mit dem Universalwerkzeug
eine radiale Einkerbung auf das Rohrende auf-
gebracht werden (Abb.6+7).
8
Abbildung 1
Abbildung 2
Abbildung 3
Abbildung 4
Abbildung 5
Abbildung 7
Abbildung 6
