Simplex VARIODESIGN Montageanleitung

Druckverlust / Pressure Loss
Voreinstellung / Pre-adjustment 1 2 3
kvs 0,07 0,11 0,19
Alle technischen Daten sind unverbindlich und keine garantierten Eigenscha en der Ware.
Die Abbildungen sind symbolisch und können vom jeweiligen Produkt abweichen.
Die Installationshinweise sind zu befolgen. Weitere Informationen sind unter www.simplex-armaturen.de erhältlich.
Durch uss / Flow [l/h]
All technical data is non-binding and does not represent guaranteed properties for the goods.
The illustrations are symbolic and may di er from the respective product.
4 5 6
You must follow the installation instructions. More information are available at www.simplex-armaturen.de.
0,27 0,43 0,56
Technische Änderungen und Irrtum vorbehalten. / Errors and technical changes reserved.
Simplex Armaturen & Systeme GmbH | Isnyer Straße 28
5 von 6
www.simplex-armaturen.de
K80402030 03/2019
| Tel. +49 75 66 94 08-0
6 von 6
| 88260 Argenbühl - Eisenharz | Fax +49 75 66 94 08-75
Montageanleitung
DE

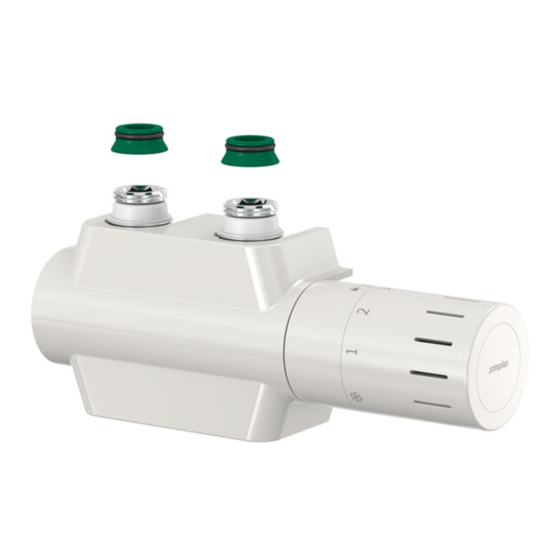

Ventilhahnblock
VARIODESIGN
mit Design-Blende und Thermostatkopf
Arbeiten an der Heizungsanlage müssen von
qualifiziertem Fachpersonal und in Überein-
stimmung mit den jeweils gültigen Vorschri en,
Richtlinien und Regeln der Technik ausgeführt
werden.
Besonders zu beachten sind:
DIN 18 380 Heizanlagen und zentrale Wasser-
erwärmungsanlagen
VDI 2035 Steinbildung in Trinkwassererwär-
mungsanlagen und Warmwasser-
heizungsanlagen
BGV Berufsgenossenscha liche Vorschri en
(Unfallverhütungsvorschri en)
Packungsinhalt / Content
Werkzeug /
24 mm 27 mm 30 mm 4 mm 10 mm 12 mm
Tools
Maße / Dimensions
50
G1/2"
G3/4"
G3/4"
G3/4" 31
115,5
190,5
Only
water
