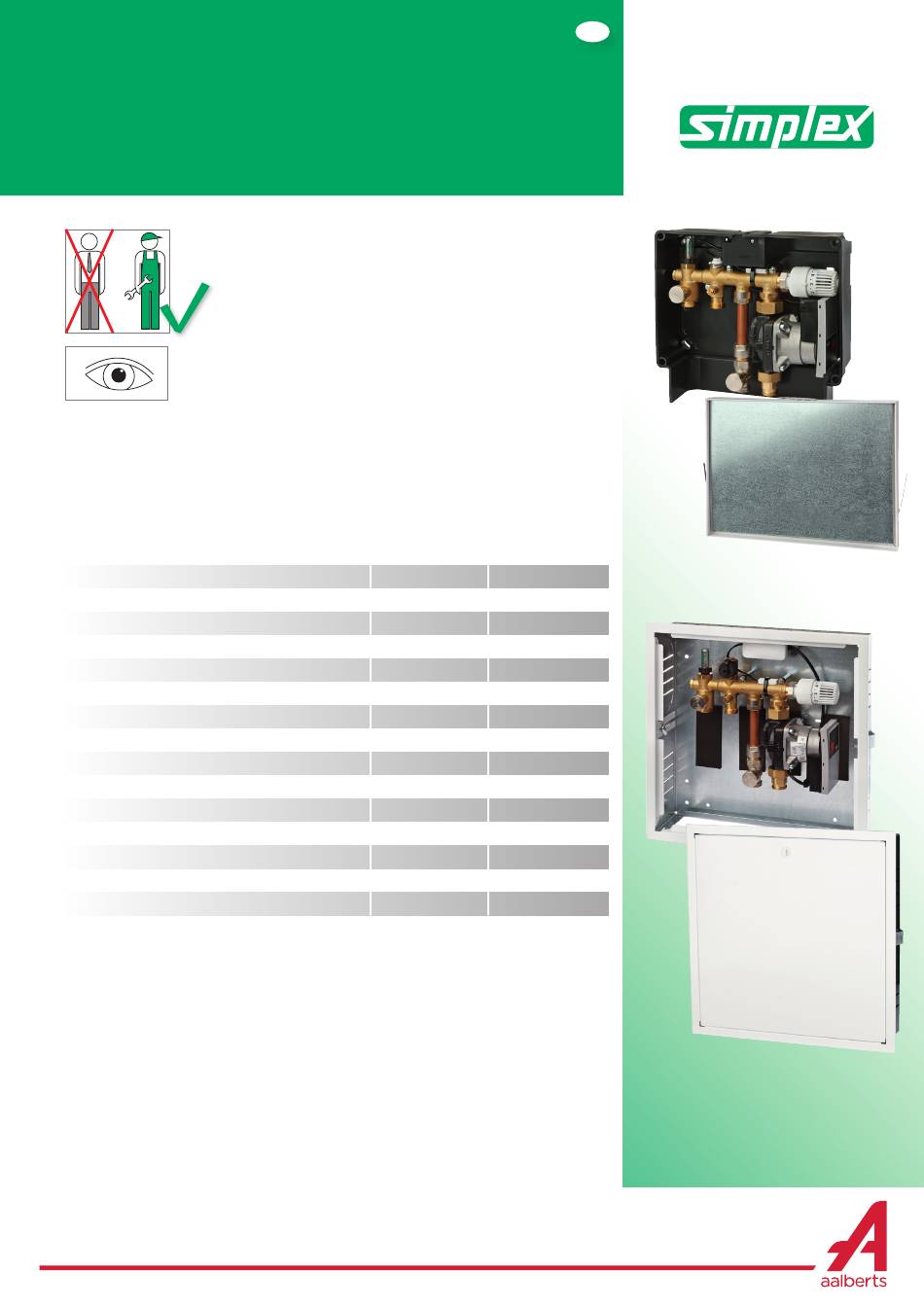

Installationsanleitung | Bedienungsanleitung
System-Regelbox
KOMPAKT | KOMFORT
Arbeiten an der Heizungsanlage müssen von qualifiziertem Fach-
personal und in Übereinstimmung mit den jeweils gültigen Vor-
schriften, Richtlinien und Regeln der Technik ausgeführt werden.
Besonders zu beachten sind:
DIN EN 1264
DIN EN 12828
DIN 18 380
VDE 0100
VDI 2035
BGV
Eigenschaften
Raumtemperatur-Regelung*
Vorlauftemperatur-Begrenzung
Fülleinrichtung
Spül- und Entleereinrichtung
Raumthermostat
Durchflussanzeige und -regulierung (Topmeter)
Voreinstellbare Umwälzpumpe
Absperrventil Primärkreis
Primärkreisanschluss wechselbar rechts oder links
„easy-connect" Steckanschluss
Sicherheits-Temperaturschalter
Erweiterung für größere Heizflächen
Einbau im Mauerwerk
Einbau im Trockenbau
Abdeckrahmen mit Tiefenverstellung
*kombinierbar mit handelsüblichen Raumthermostaten 230 V (nicht im Lieferumfang enthalten)
Einsatzbereich
Warmwasser-Heizungsanlagen
Bei kombinierter Radiator-Flächenheizung
wird die System-Regelbox zur raumtempe-
raturabhängigen Einzelraumregelung mit
Flächenheizungen unter Begrenzung der
Vorlauftemperatur eingesetzt.
Flächenintegrierte Heiz- und Kühlsysteme
Heizungssysteme in Gebäuden
Heizanlagen und zentrale Wassererwärmungs-
anlagen
Errichten von Niederspannungsanlagen
Steinbildung in Trinkwassererwärmungs-
anlagen und Warmwasserheizungsanlagen
Berufsgenossenschaftliche Vorschriften
(Unfallverhütungsvorschriften)
KOMPAKT
mit Kunststoffgehäuse
✓
✓
–
✓
– *
✓
✓
✓
–
✓
✓
–
✓
–
–
Das integrierte Einspeisesystem mit kom-
paktem Rohrwärmetauscher sorgt für die
bedarfsgerechte Vorlauftemperierung. So
wird die Wassertemperatur optimal an die
baulichen Gegebenheiten angepasst und
der Fußbodenaufbau vor schädigender
Übertemperatur geschützt. Die voreinstell-
bare Umwälzpumpe ermöglicht den Betrieb
großer Einzelräume und garantiert dabei
unabhängig vom Verlegesystem eine gleich-
mäßige Wärmeverteilung im Fußboden.
DE
KOMFORT
mit Metallbox
✓
✓
✓
✓
– *
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
Ausführung KOMPAKT
Ausführung KOMFORT
