Montageanleitung

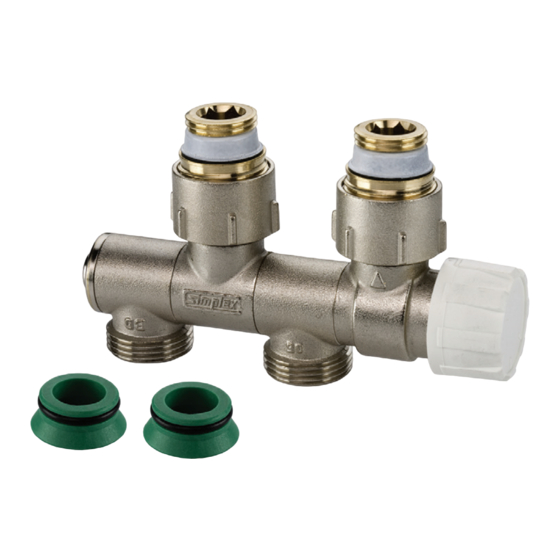

Ventilhahnblock
VARIOCON
mit Anschlussgewinde M 30 x 1,5
Arbeiten an der Heizungsanlage müssen von
qualifiziertem Fachpersonal und in Überein-
stimmung mit den jeweils gültigen Vorschriften,
Richtlinien und Regeln der Technik ausgeführt
werden.
Besonders zu beachten sind:
DIN 18 380 Heizanlagen und zentrale Wassererwär-
mungsanlagen
VDI 2035
Steinbildung in Trinkwassererwärmungs-
anlagen und Warmwasserheizungsanlagen
BGV
Berufsgenossenschaftliche Vorschriften
DE
Werbung
Verwandte Anleitungen für Simplex VARIOCON
Inhaltszusammenfassung für Simplex VARIOCON
- Seite 1 Montageanleitung Ventilhahnblock VARIOCON mit Anschlussgewinde M 30 x 1,5 Arbeiten an der Heizungsanlage müssen von qualifiziertem Fachpersonal und in Überein- stimmung mit den jeweils gültigen Vorschriften, Richtlinien und Regeln der Technik ausgeführt werden. Besonders zu beachten sind: DIN 18 380 Heizanlagen und zentrale Wassererwär-...
- Seite 2 Vorlauf Rücklauf Konus für den Anschluss an HK mit 3/4“ Außengewinde (Eurokonus) - in Heizkörperanschluss eindrücken, bzw. Übergangsnippel (flachdichtend) für den Anschluss an HK mit 1/2“ Innengewinde Überwurfmutter 3/4" Anschlussgewinde M 30 x 1,5 (Thermostat) Drehbare Anschlusssegmente mit 3/4" Außengewinde (Eurokonus) Absperrspindel Rücklauf Innensechskant 4 mm Achsversatz 25 mm...
- Seite 3 Voreinstellwerte (bei 2 K Regeldifferenz) Voreinstellung k v -Wert [m³/h] bei Regeldifferenz k vs -Wert Voreinstellung 0,25 0,47 0,63 1,00 0,22 0,36 0,41 0,46 0,17 0,23 0,24 0,25 0,14 0,16 0,16 0,17 0,09 0,10 0,10 0,10 0,05 0,05 0,05 0,05...
- Seite 4 Die Abbildungen sind symbolisch und können vom jeweiligen Produkt abweichen. Technische Änderungen und Irrtum vorbehalten. K80400090 12/2016 Simplex Armaturen & Systeme GmbH | D-88260 Argenbühl Tel. +49 75 66 94 08-0 | Fax. +49 75 66 94 08-75 | www.simplex-armaturen.de...
