Montageanleitung
RTL-Box SI
(F11884, mit Topmeter: F11868)
Einsatzbereich
Warmwasser-Heizungsanlagen
Beschreibung
Bei kombinierter Radiator-Flächenheizung wird die Kombibox RTL-SI zur rücklauf-
temperaturabhängigen Regelung der Flächenheizung eingesetzt.

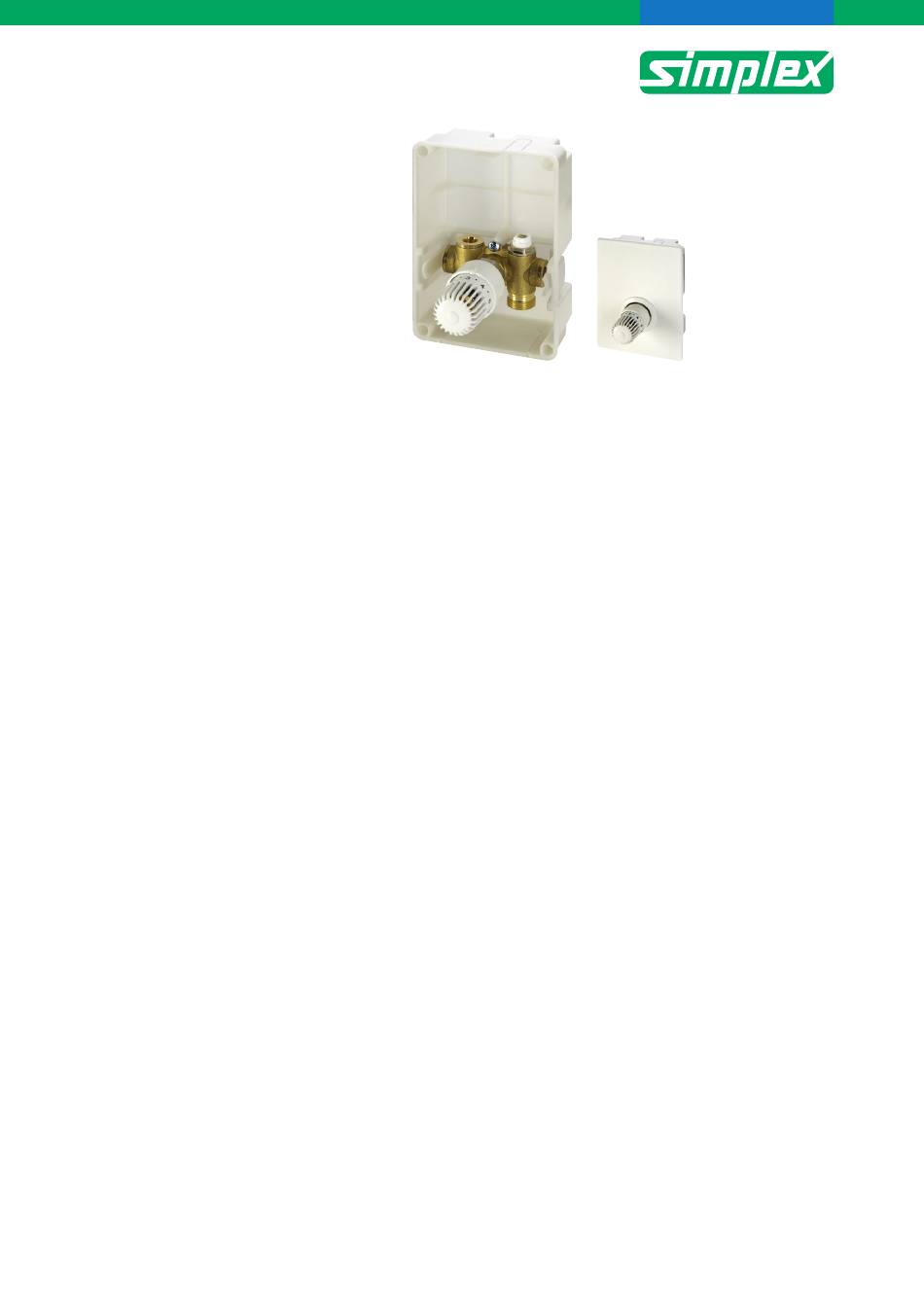

Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem RTL-Ventilblock und
außenliegendem RTL-Kopf, Bauschutzabdeckung, Entlüftungsventil und Wandabschluss-
blende. Der Ventilblock hat 3/4" AG (Eurokonus) für rohrseitigen Anschluss mittels Klemm-
verschraubung. Wahlweise mit Durchflussmesser für genaue Einregulierung.
Das eingebaute Sicherheitsventil schließt die Armatur bei Überschreitung der Vorlauf-
temperatur von 70°C dauerhaft. Nach Abkühlung kann das Ventil durch Druck auf den
Ventileinsatz zurückgestellt werden.
Montage
Die Installationsbox zur Montage vorbereiten, indem die Befestigungslaschen von hinten in
die an den Eckpunkten der Box angebrachten Bohrungen eingeführt und von vorne durch
die beiliegenden Schrauben gegen herausfallen gesichert werden.
Die Befestigungslaschen werden zweckmäßig über Kreuz angeordnet. Die Laschen
können aber auch je nach Baustellensituation beliebig vertauscht werden. Zur Herstellung
eines Tiefenausgleichs lassen sich die Laschen horizontal verschieben, solange die
Schrauben noch nicht vollständig eingeschraubt sind.
Die Box wird in einer ausreichend großen Wandaussparung (ca. 180 x 230 mm) an den
Befestigungslaschen auf der Rohwand befestigt und mit etwa 1,5 cm Putzüberstand
gegenüber der Rohwand durch die Stellschrauben fixiert. Der Restspalt zwischen Box und
Wandaussparung kann mit Ortschaum verfüllt werden.
Vor dem Anschluss der Rohrleitungen sind die Aussparungen an der Box durch Ausbre-
chen der Wandungen an den entsprechende Stellen herzustellen.
Seite 1/6
