Steckfittings Tectite und Tectite 316
Abbildung 11
Abbildung 12
2.4.3 Demontage Abmessungen 35 bis 54 mm
1. Demontage des Fittings mit der Standard-Endhülse
Bei der Demontage eines Fittings mit der Standard-Endhülse müssen O-Ring und Haltekralle aus-
getauscht werden. Die Demontage des Fittings erfolgt in folgenden Schritten:
Lösen der Endhülse mit dem Demontagewerkzeug (Abb. 13)
Abnehmen des Fittings vom Rohr
Abnehmen und Entsorgung des O-Ringes
Abnehmen des Fixierrings des Rohr
Trennen der Haltekralle mit einem Seitenschneider und entfernen (Abb. 14)
Nach der Demontage kann der Fitting wieder neu aufgebaut werden. Beim Aufbau des Fittings sind
O-Ring und Haltekralle zu ersetzen.
Vor dem Zusammensetzen des Fittings alle Bestandteile auf ihre Funktionsfähigkeit und Sauber-
keit überprüfen (Abb. 15). Der O-Ring muss, um seine Flexibilität zu erhalten, gefettet werden. Wir
empfehlen dafür ein silikonhaltiges Fett. Fette auf Mineralölbasis können den O-Ring zerstören. Die
Einzelteile müssen in dieser Reihenfolge in den Fittingkörper eingebracht werden: O-Ring, Fixierring,
Haltekralle und Endhülse.
Drehen Sie die Endkappe handfest an. Sollten sich Schwierigkeiten beim Andrehen ergeben, prüfen
Sie bitte den korrekten Sitz der Einzelteile. Führen Sie ein Rohrstück in den Fitting ein, jedoch ohne
die Haltekralle zu durchstoßen. Zeichnen Sie eine übereinstimmende Markierung in Längsrichtung
der Rohrleitung auf Endhülse und Fittingskörper an. Drehen Sie anschließend die Endhülse so fest
an, dass sich die Markierung um ca. 8-10 mm voneinander entfernen. Nun kann mit der Montage, wie
beschrieben, fortgefahren werden.
10
2.4.2 Demontage Abmessungen 12 bis 28 mm

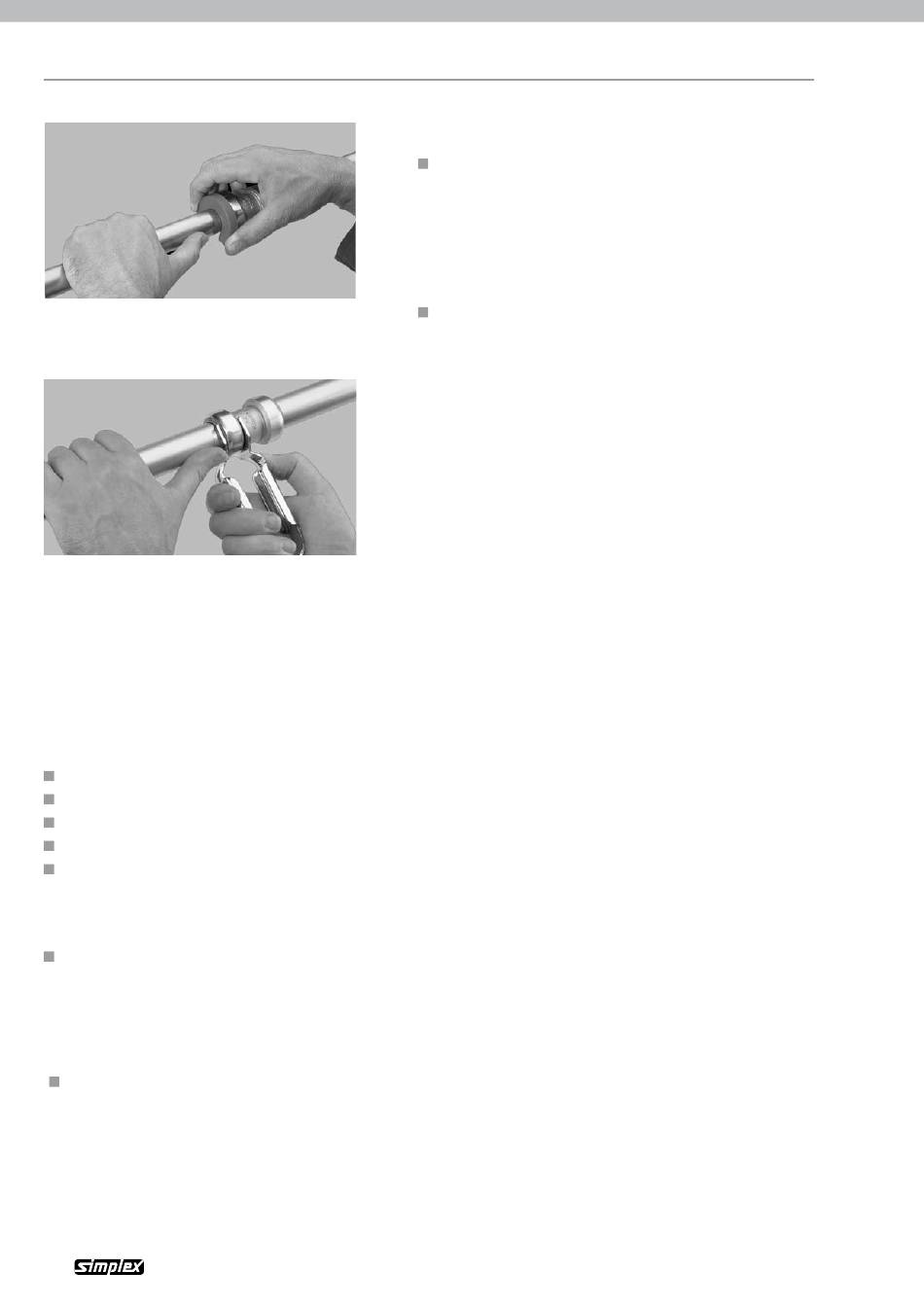

Den Demontage-Clip oder das Demontage-
Werkzeug in der entsprechenden Größe am
Demontagering des Fittings platzieren. Beim
Demontage-Werkzeug muss die Seite, die das
Tectite Logo trägt, zum Rohr zeigen, während die
andere über dem Fittinghals liegen muss (Abb. 11).
Das Demontagewerkzeug auf den Demontage-
ring des Fittings drücken, so dass er leicht in den
Fitting gepresst wird. Fitting drehen und leicht mit
dem Daumen gegen das Werkzeug drücken, um
die Demontage des Fittings vom Rohr zu unter-
stützen. Der Fitting lässt sich nun vom Rohr ent-
fernen (Abb. 12).
