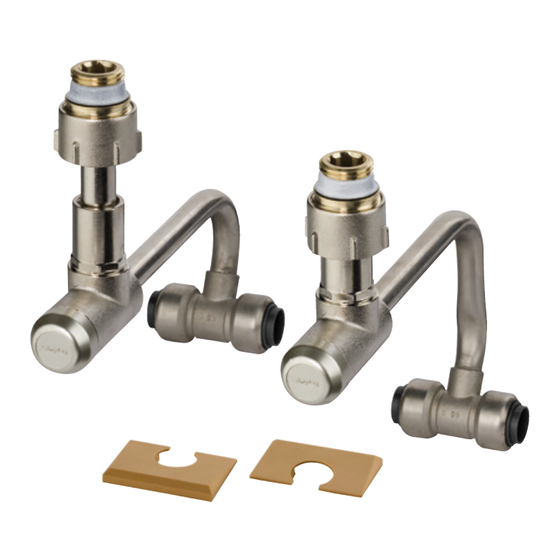

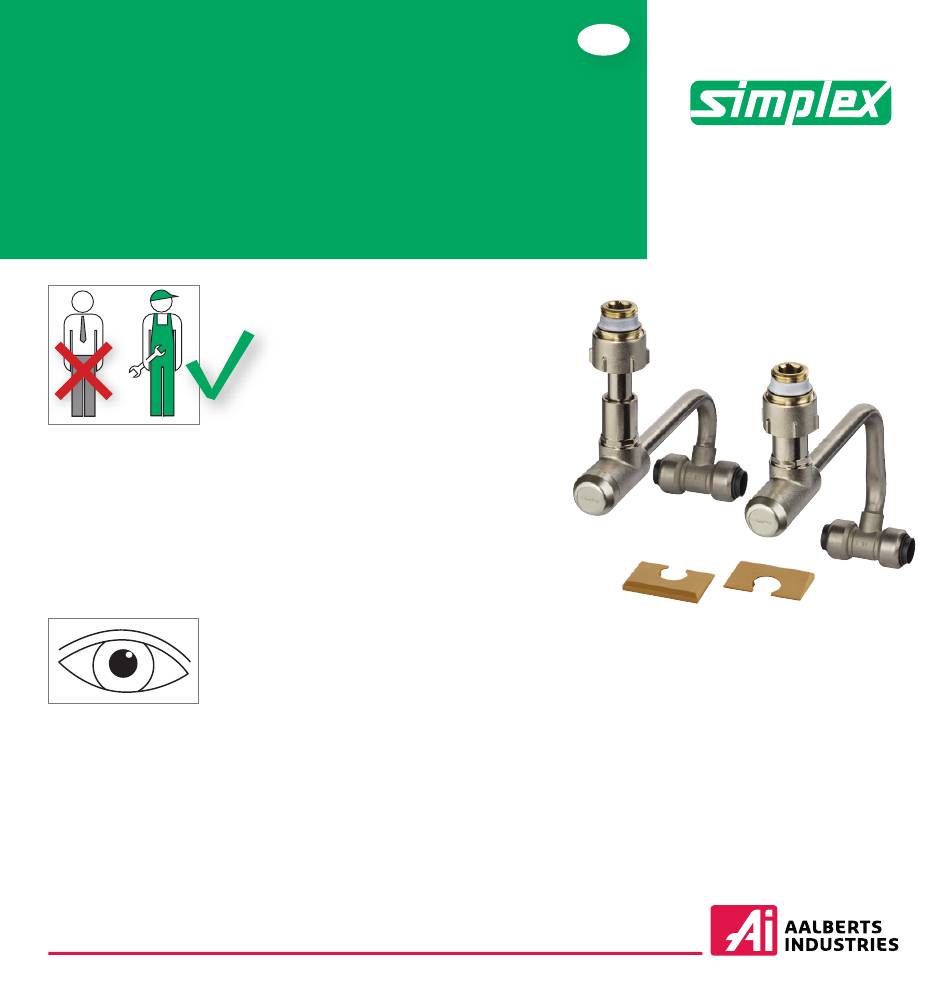

Montageanleitung Sockelleisten- Anschlussgarnitur VK 31 mit TECTITE Steckanschluss Arbeiten an Heizungs- und Trinkwasseranlagen müssen von qualifiziertem Fachpersonal und in Übereinstimmung mit den jeweils gültigen Vorschriften, Richtlinien und Regeln der Technik ausgeführt werden. 15 mm / 18 mm Besonders zu beachten sind: DIN 18 380: Heizanlagen und zentrale Wassererwärmungsanlagen...
Rohrdurchmesser 15 bzw. 18 mm. Montage der Anschlussgarnitur mit TECTITE Steckanschluss Wichtig: Absolutes Einhalten der Montagereihenfolge! Bei der Installation der Sockelleisten-Anschlussgarnitur VK 31 mit TECTITE Steckanschluss immer zuerst den Rücklauf nach folgenden Schritten montieren. Erst nach der Montage des Rücklaufs mit dem Vorlauf beginnen.
Seite 3
Das Rohrende anfasen, innen und außen entgraten. Alle Restspäne entfernen. Rohre an den Verbindungsstellen auf Ober- flächenschäden und Verunreinigungen überprüfen. Die Einschublänge 23 mm (z. B. mit Hilfe des Simplex Universalwerkzeugs F60065) auf dem Rohr markieren. Keine zusätzlichen Fette oder Dichtmittel auftragen! - 2 -...
Rohrende fluchtend durch den Demontagering einschieben, bis der Gegen- druck der Haltekralle zu spüren ist. Durch leichte Drehbewegungen den Widerstand der Haltekralle überwinden, bis das Rohrende mit einem deutlichen „Klick“ auf den Anschlag trifft. Überprüfen, ob die Markierung auf dem Rohr mit dem Fittingende überein- stimmt.
Seite 5
Maßzeichnungen B B B C C C Ausführung F13450 F13450 min. max. min. max. für HK mit 1/2" IG 21,5 19 für HK mit 3/4" AG F13450 F13450 * bis Heizkörper-Unterkante (Maße in mm) - 4 -...
Seite 6
