Montageanleitung

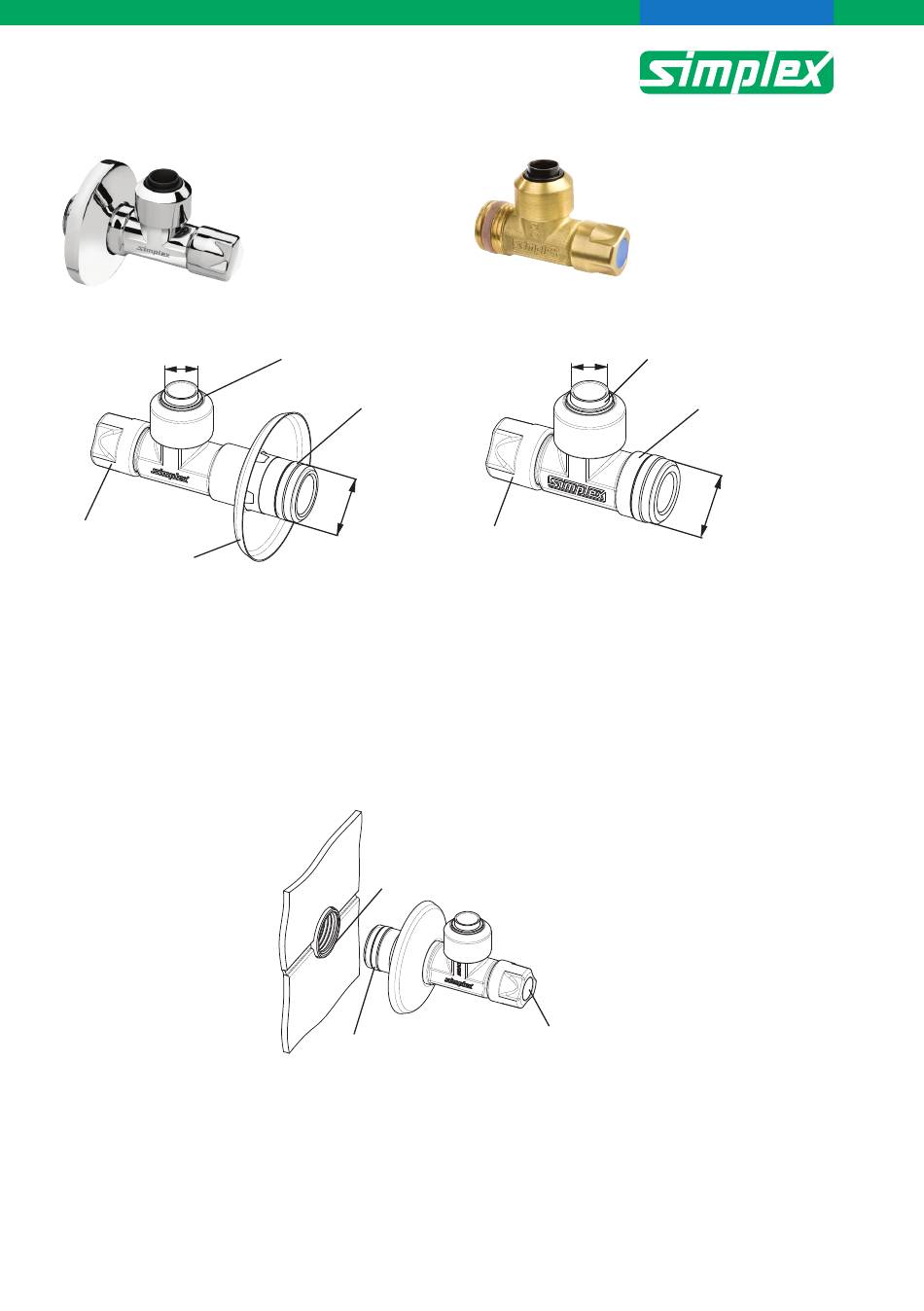

Tectite® Sanitär-Eckventile
Ø10
Drehkappe
Wandrosette
Tectite® Eckventil verchromt
Das Ventil muss bei der Montage über den Gewindedichtring hinaus bis zum Gewindeende
eingeschraubt werden. Zum Ausrichten können Sie das Eckventil zurückdrehen. Der bewährte
Gewindedichtring bleibt selbstverständlich dicht.
Durch die beiliegenden Kennzeichnungsplättchen haben Sie die Möglichkeit, den Anschluss ent-
sprechend Ihrer Anforderungen rot, blau oder neutral zu markieren. Hierzu pressen Sie einfach
die gewünschte Farbkennzeichnung vorsichtig in die Drehkappe ein.
Technische Änderungen vorbehalten.
Tectite® Steckverbinder
Gewindedichtring
G1/2"
1/2" Innengewinde mit
Fase am Gewindeanfang
Gewindedichtring
Tectite® Steckverbinder
Ø10
Drehkappe
Tectite® Eckventil blank
Farbkennzeichnung
Gewindedichtring
G1/2"
