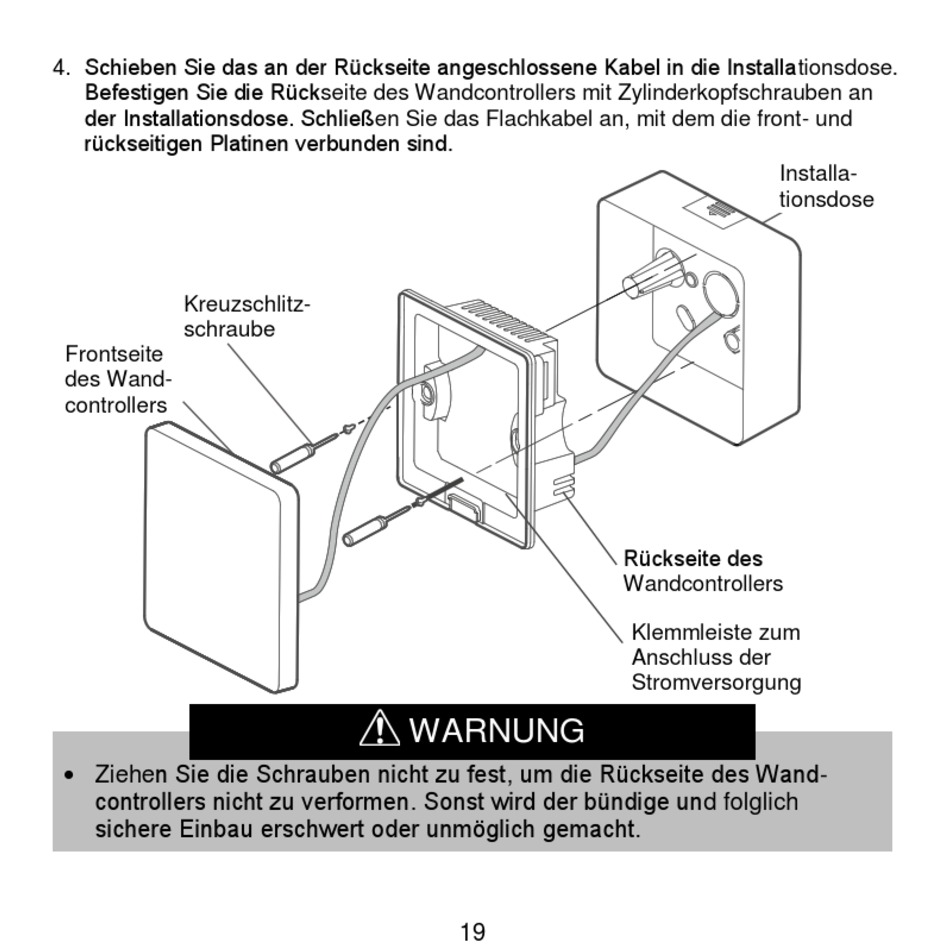

4. Schieben Sie das an der Rückseite angeschlossene Kabel in die Installationsdose.
Befestigen Sie die Rückseite des Wandcontrollers mit Zylinderkopfschrauben an
der Installationsdose. Schließen Sie das Flachkabel an, mit dem die front- und
rückseitigen Platinen verbunden sind.
Kreuzschlitz-
schraube
Frontseite
des Wand-
controllers
Ziehen Sie die Schrauben nicht zu fest, um die Rückseite des Wand-
controllers nicht zu verformen. Sonst wird der bündige und folglich
sichere Einbau erschwert oder unmöglich gemacht.
WARNUNG
19
Installa-
tionsdose
Rückseite des
Wandcontrollers
Klemmleiste zum
Anschluss der
Stromversorgung
