3.5
Baugruppen und Abmessungen

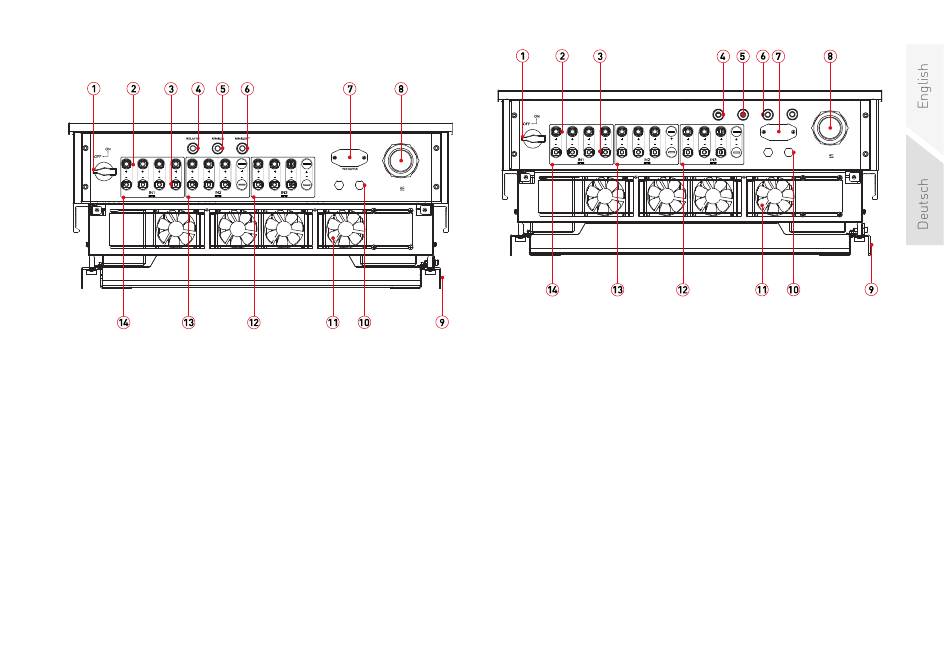

Fig. 7:
Anschlussbereich REFUsol 50K-3T
1 DC-Trennschalter
2 DC-Plus-Anschluss
3 DC-Minus-Anschlus
4 Relaiskontakt/Digitaleingang
5 RS485-Eingangskabelverschraubung
6 RS485-Ausgangskabelverschraubung
7 Ethernet- oder WiFi-Schnittstelle
REFUsol 50K-3T
982081 | 04 | 2021-05
Fig. 8:
Anschlussbereich REFUsol 50K-3T
8
AC-Kabelverschraubung
9 Wechselrichter-Halterung
10 Druckausgleichsmembran
11 Kühlkörper mit Lüfter
12 PV-Anschlussbereich IN3 (MPPT3)
13 PV-Anschlussbereich IN2 (MPPT2)
14 PV-Anschlussbereich IN1 (MPPT1)
Technische Beschreibung
Baugruppen und Abmessungen
RELAY/IO
RS485IN
RS485OUT
RS485-2
RS485-2
WiFi/GPRS
17
