✅ Die elektrischen Anlage ist gemäß den 5 Sicher-
heitsregeln gesichert und getrennt.
2
1. DC-Leiter (
) mit einem geeigneten Werk-
4 – 6 mm
zeug 10 mm abisolieren.
Darauf achten, dass keine einzelnen Litzen abge-
schnitten werden.
2. Abisolierte Leiter in die entsprechenden Crimpkon-
takthülse bis zum Anschlag einführen. Die Leiter-
enden müssen in der Crimpkontakthülse sichtbar
sein.
3. Leiter und Crimpkontakthülse mit einer Crimp-
zange verpressen.
4. Festen Sitz des Leiters prüfen.
REFUsol 50K-3T
982081 | 04 | 2021-05
[kl k]

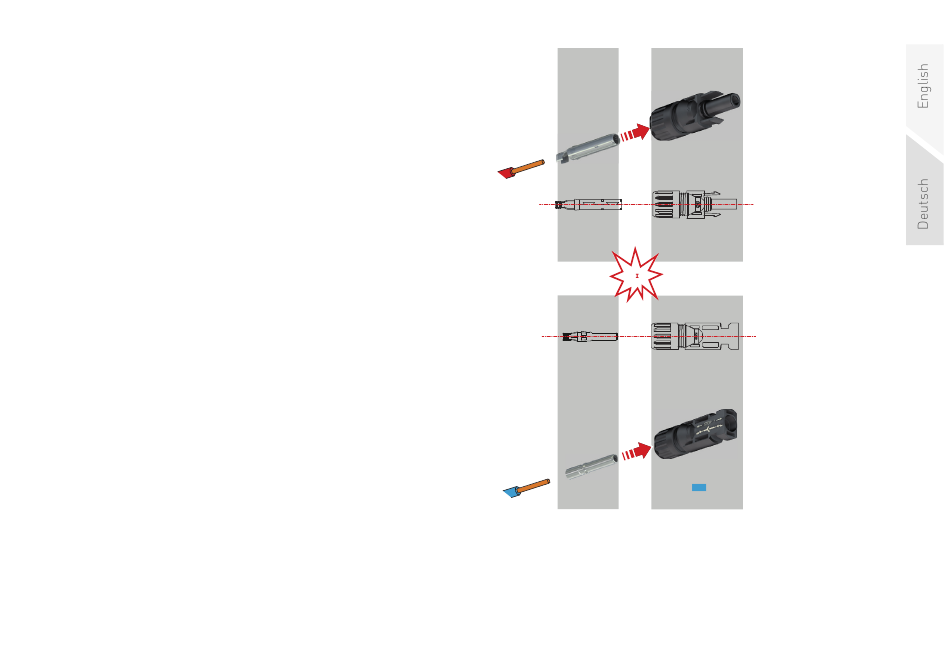

Fig. 38: Konfektionierung DC-Kabel mit MC4-Steckverbinder
DC-Kabel konfektionieren und anschließen
+
Installation
41
