3.5
Baugruppen und Abmessungen
1
2 3
4
IN1
10
9
8

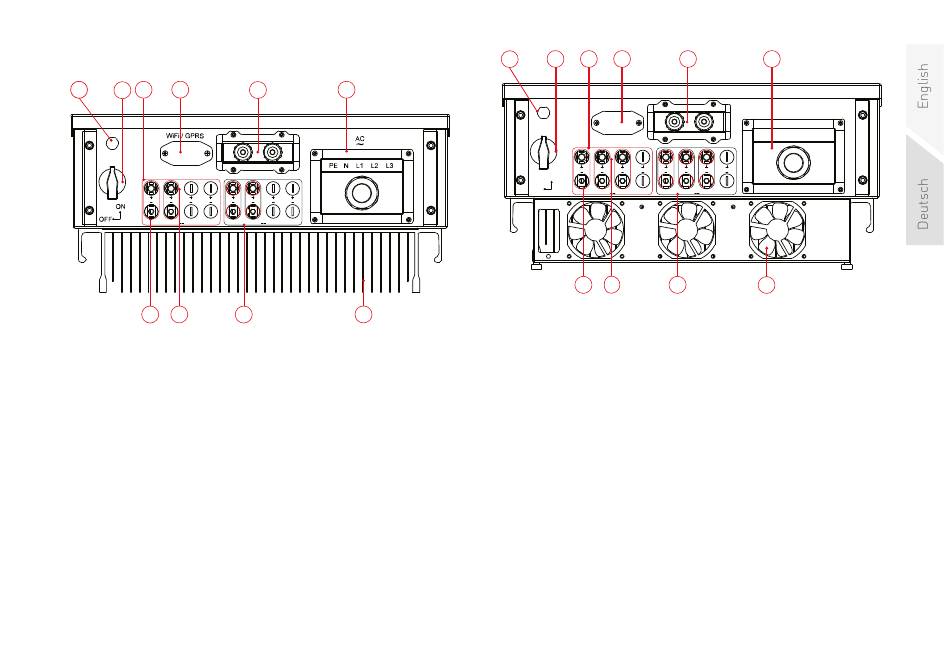

Fig. 7:
Anschlussbereich REFUsol 20K-2T
1 Druckausgleichsmembran
2 DC-Trennschalter
3 PV-Anschlussbereich IN1
(MPPT1)
4 Ethernet- oder WiFi-Schnitt-
stelle
5 RS485- und Digital-
Eingänge-Abdeckung
REFUsol 20K...33K-2T
982079 | 05 | 2021-03
5
6
IN2
7
6 AC-Abdeckung
7 Kühlkörper (nur 20K-
2T)
8 PV-Anschlussbereich
IN2 (MPPT2)
9 DC-Plus-Anschluss
10 DC-Minus-Anschluss
1
2
3
4
WiFi / GPRS
ON
OFF
IN1
10
9
8
Fig. 8:
Anschlussbereich REFUsol 33K-2T
1 Druckausgleichsmembran
2 DC-Trennschalter
3 PV-Anschlussbereich IN1
(MPPT1)
4 Ethernet- oder WiFi-Schnitt-
stelle
5 RS485- und Digital-
Eingänge-Abdeckung
Technische Beschreibung
Baugruppen und Abmessungen
5
6
AC
~
PE N
L1
L2
L3
IN2
7
6 AC-Abdeckung
7 Kühlkörper mit Lüfter
8 PV-Anschlussbereich
IN2 (MPPT2)
9 DC-Plus-Anschluss
10 DC-Minus-Anschluss
17
