6. Betrieb
Übersicht über das Steuergerät: Mit dem intuitiv bedienbaren Steuergerät kann der Installateur/Benutzer
Funktionen und Alarme verwenden und einrichten. Außerdem ermöglicht es die Überwachung und
Protokollierung von Fehlern und erleichtert so die Fehlerdiagnose der Anlage. Die Funktionen werden mit
den 4 Tasten vorn am Steuergerät eingerichtet:

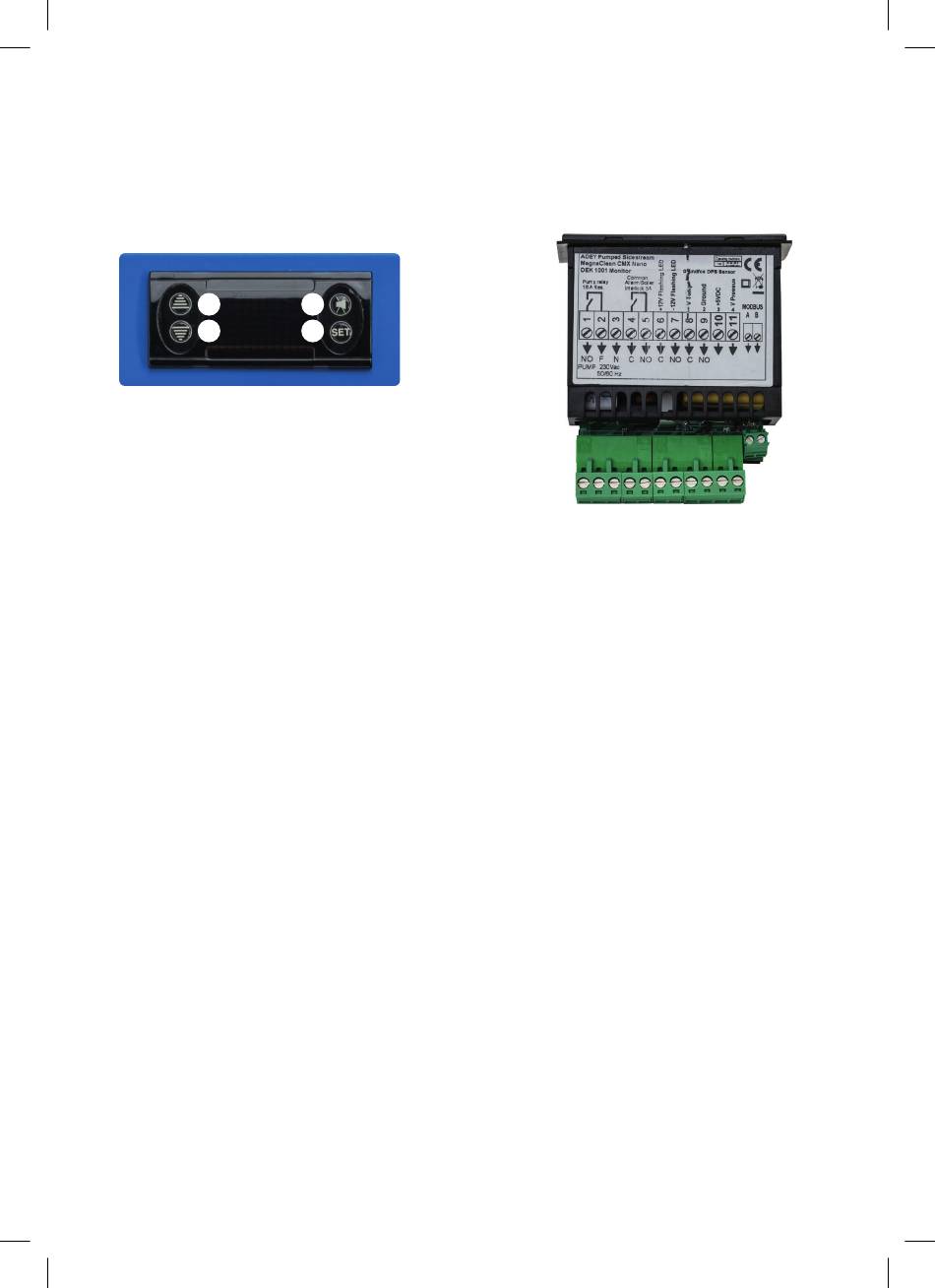

Abb. 6
1
3
Das Gerät lässt sich über den RS485-Modbus mit einem BMS-
System verbinden. Das Steuergerät ist mit ModScan-Software
getestet worden. Die Verbindung erfolgt über das Protokoll
RS485. Dabei wird die Plus-Datenleitung an die MODBUS-
Klemme A und die Minus-Datenleitung an die MODBUS-Klemme
B am Steuergerät angeschlossen (Abb. 7).
Das vollständig programmierbare Steuergerät ermöglicht die automatische Ein/Aus-Steuerung, Hinweise
auf Wartungsintervalle, Alarme wegen Geräte-/Pumpenausfall und Protokolle der Systemdaten, in denen
Wartung, Betriebsstunden und Pumpenaktivität verzeichnet sind.
Darüber hinaus überwacht das Steuergerät die Druckdifferenz zwischen Ein- und Auslass des Nanofilters
MagnaClean CMX über den integrierten Sensor Grundfos DPS und liefert Alarme auf zwei Ebenen:
a) einen Warnalarm, der die für die Überwachung der Heizungs- oder Kaltwasseranlage zuständigen
Personen darüber informiert, dass sich im installierten Filtereinsatz eine Verstopfung bildet und ein
Wartungstermin ratsam ist
b) einen vollständigen Alarm, der die für die Überwachung der Heizungs- oder Kaltwasseranlage
zuständigen Personen darüber informiert, dass der installierte Filtereinsatz voll ist und gewechselt
werden muss. Die Pumpe wird deaktiviert und das Steuergerät ist erst wieder einsatzbereit, wenn ein
neues Wartungsdatum eingegeben wird.
Auch die Anlagentemperatur kann mit dem DPS-Sensor überwacht werden. Sollte die Wassertemperatur
unter den programmierbaren Warnparameter für niedrige Temperatur sinken bzw. über den
programmierbaren Warnparameter für hohe Temperatur steigen, wird ein Warnalarm ausgegeben.
Auf den Seiten 9–10 finden Sie eine vollständige Liste der Steuergerätparameter und ihrer werkseitigen
Standardwerte und auf Seite 11 die Warnungen und Alarme.
WÄHREND DES NORMALBETRIEBS
1. Bei der Erstinbetriebnahme zeigt das Steuergerät den Lauftext „ADEY MagnaClean CMX Nano
Pumped Sidestream Monitor v1.1" an und kehrt dann zur Statusmeldung zurück.
a) im Normalbetrieb mit laufender Systemüberwachung und Pumpe
erscheint auf dem Display der Lauftext „PUMP RUNNING" und „UNIT FILTERING"
b) im Normalbetrieb mit deaktivierter Systemüberwachung und Pumpe
erscheint auf dem Display der Lauftext „SENSOR OK"
2. Drücken Sie auf „UP" (Taste 1), um sich das nächste Wartungsdatum (gefolgt vom letzten
Wartungsdatum) anzeigen zu lassen.
3. Drücken Sie auf „DOWN" (Taste 3), um sich Datum und Uhrzeit anzeigen zu lassen.
4. Drücken Sie auf „SET" und „UP" (Tasten 4 und 1), um sich die Druckdifferenz zwischen Filtereinlass und
-auslass anzeigen zu lassen.
5. Drücken Sie auf „SET" und „DOWN" (Tasten 4 und 3), um sich die aktuelle Anlagenwassertemperatur
anzeigen zu lassen.
6. Drücken Sie ‚MUTE' (Taste 2), um den Alarm zu stoppen. Wenn Sie die Taste gedrückt halten, wird
das Steuergerät zurückgesetzt. Wenn die Taste während ‚POWER ON' gedrückt wird, beginnt das
Werkstestverfahren.
8
2
4
Abb. 7
