Elektrische Installation/Erdung (Forts.)
Modbus RS 485 – BMS-Verbindung: Der RS 485 steht bei diesem Produkt für eine direkte BMS-
Verbindung mit dem Steuergerät zur Verfügung.
Sicherungen: Bitte verwenden Sie eine 5-A-Ersatzsicherung. Das gesamte Gerät ist über den
stromführenden Klemmenblock im oberen Elektro-Anschlusskasten abgesichert.
Austausch des Stromkabels: Das Stromkabel und die innere Verdrahtung im Klemmenkasten
wurden in Übereinstimmung mit der Norm EN 60335-1 über elektrische Geräte verlegt und
abgesichert. Vor jeder Störung dieser inneren Verdrahtung müssen unbedingt alle Einzelheiten zur
Verlegung und Sicherung der Kabel sorgfältig notiert werden, damit stets eine erneute Montage
gemäß dem gleichen Werksmuster möglich ist. Falls das Stromkabel gewechselt werden soll oder
beschädigt ist, muss es durch eine spezielle Kabelbaugruppe ersetzt werden, die bei ADEY oder
einem seiner zugelassenen Reparaturbetriebe erhältlich ist. Bei der Demontage das Befestigungs-
und Verlegungssystem des Kabels beachten. Erneut nach dem gleichen Muster montieren.

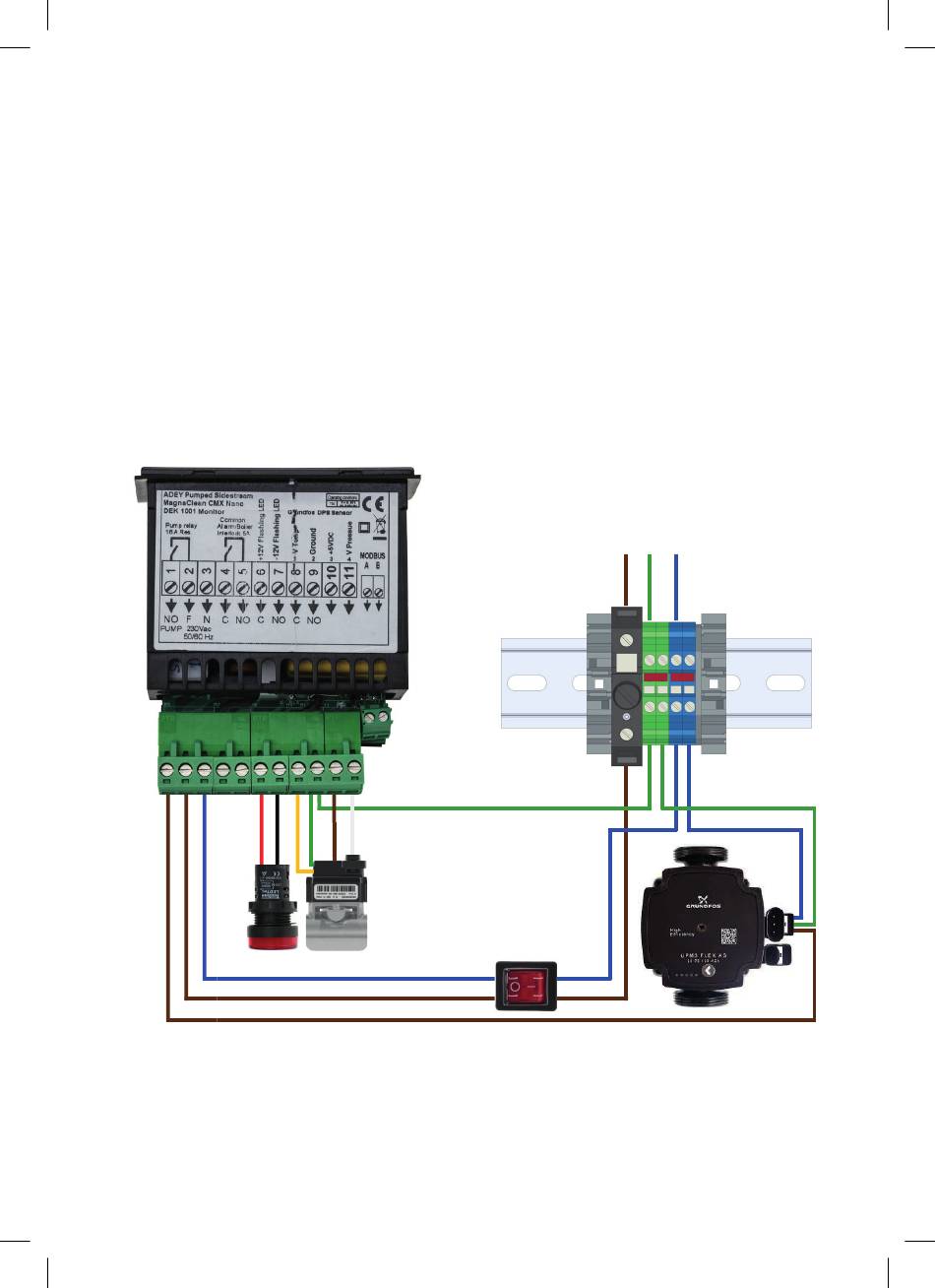

Informationen zur Verdrahtung entnehmen Sie bitte folgendem Schaltbild:
Abb. 5
ADEY DEK1001
ADEY DEK1001
ADEY DEK1001
Modbus Controller
Modbus Controller
Modbus Controller
12v LED
12v LED
12v LED
230 Volts
230 Volts
230 Volts
ADEY DEK1001
Modbus Controller
Grundfos
Grundfos
Grundfos
Grundfos
DP Sensor
DP Sensor
DP Sensor
DP Sensor
Switch
Switch
Switch
Schalter
12v LED
L
L
L
E
E
E
N
N
N
230 Volts
L
PE
Fused
Fused
Fused
Abgesicherter
Terminal Block
Terminal Block
Terminal Block
Klemmenblock
Switch
Grundfos
Grundfos
Grundfos
Grundfos UPM3
UPM3 Flex AS
UPM3 Flex AS
UPM3 Flex AS
Flex AS Pumpe
Pump
Pump
Pump
E
N
Fuse
Terminal
Grundfos
UPM3 Flex AS
Pump
7
