2. Installationsort
Installationsort: Der Bypassfilter mit Pumpe muss an einer stabilen Mauer oder einer speziell
hergestellten Rahmen-/Stützstruktur von ausreichender Stärke installiert werden, die das Gewicht
des befüllten Filters (ca. 23 kg) tragen kann. Bitte halten Sie unbedingt die Mindestabstände ein,
damit eine Instandhaltung des Geräts möglich ist.

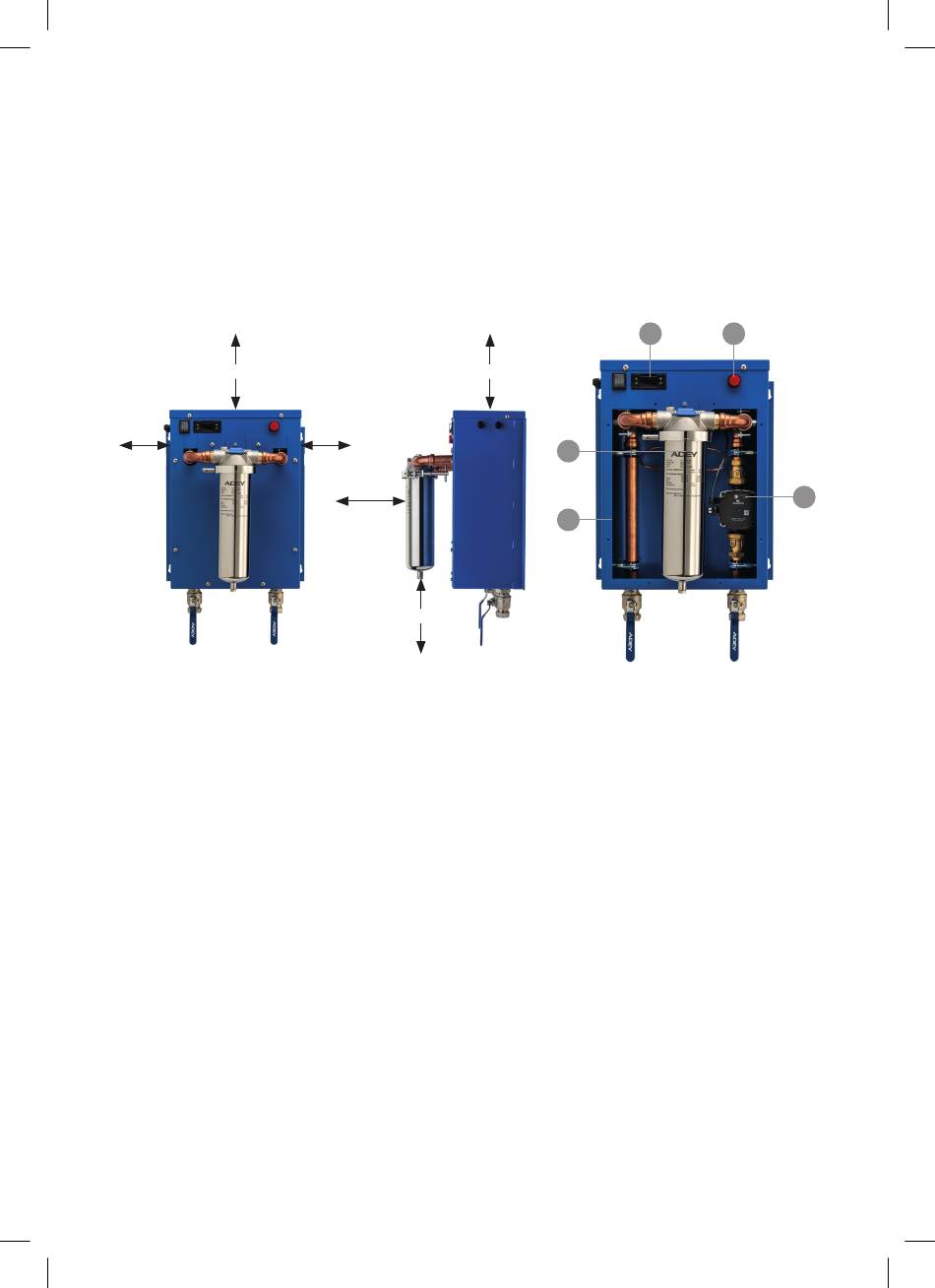

Anforderungen an Zugänglichkeit und Mindestabstände: Für Notfälle und Wartungsarbeiten muss der
Bypassfilter mit Pumpe leicht zugänglich sein. Um ihn herum müssen die unten in Abb. 2 dargestellten
Mindestabstände gegeben sein. Für die Wartung des Filters Geräts und die Programmierung/Bedienung
des Steuergeräts ist ein Zugriff auf die Vorderseite des Geräts erforderlich.
Abb. 2
300mm
150mm
Schutz: Der Bypassfilter muss in einem trockenen und frostfreien Bereich platziert werden.
Umgebungstemperatur: Der Bypassfilter muss an einem Ort platziert werden, an dem die
Umgebungstemperatur nicht unter +2 °C fällt und nicht über +40 °C steigt.
3. Hauptmerkmale
1. Robuster Schrank aus Baustahl: Hochwertiges, pulverbeschichtetes Gehäuse für eine einfache
Installation und Wiederinstallation und verschafft Kunden somit die nötige Flexibilität, um ein
oder mehrere Geräte von einem zu einem anderen Standort zu bringen.
2. Nano lter MagnaClean CMX und Pumpe Grundfos UPM3 Flex AS 130: Die Bypass-Lösung sorgt
auch in einer beengten Umgebung für viel Flexibilität. Die Hochleistungs-Bypassfiltration wird dann
eingesetzt, wenn der Platz knapp ist und/oder wenn es nicht möglich ist, einen Filter quer zu einer
Pumpe in einem Heiz- oder Kühlsystem zu installieren.
3. Grundfos Differenzdruck- und Temperatursensor: Der integrierte DP-Sensor wird über
Kapillarrohre an den Ein- und Auslass angeschlossen. Er überwacht den Differenzdruck zwischen
den beiden Auslässen. Falls der Filter gewartet werden muss oder falls er verstopft ist, gibt der
Sensor einen Alarm. Zusätzlich überwacht er die Anlagentemperatur und warnt wenn diese zu hoch
oder zu niedrig ist.
4. Modbus-Steuergerät ADEY DEK1001 (RS485): Das integrierte Steuergerät ermöglicht die Modbus-BMS-
Konnektivität und Überwachungsfunktionen mit programmierbaren Alarmen, automatischer Ein/Aus-
Steuerung, Hinweisen auf Wartungsintervalle, Alarmen wegen Geräte-/Pumpenausfall und Protokollen
der Systemdaten, in denen Wartung, Betriebsstunden und Pumpenaktivität verzeichnet sind.
5. LED-Warnleuchte und Alarmfunktion: Wenn während des Betriebs die programmierten
Parameter erreicht werden, blinkt die integrierte Warnleuchte und ein Alarm ertönt.
4
300mm
150mm
400mm
300mm
Abb. 3
4
3
1
5
2
